B6023061

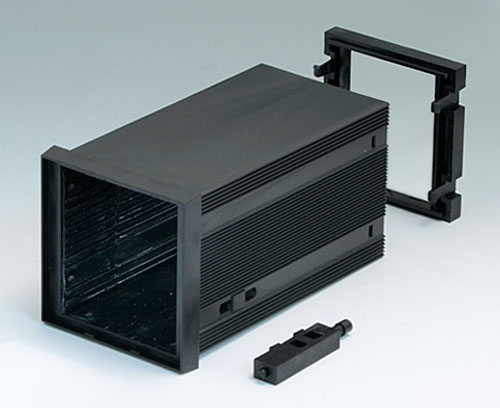

DIN-MODULAR CASE TYPE A
Case and front frame are one single piece injection moulded. Rear frame as well as front and rear panels (accessory) are easily fitted by snap-on latches. With guide ridges for slide-in PCB mounting on 2 sides. Corresponding to DIN IEC 61554.
Supply1 case, 1 rear frame with snap-lock, fixing elements for switchboard installation
Rysunek 2D w formacie PDF
Widok 3D PDF
3D/2D download
3D/2D download
Generate Your PDF Datasheet for B6023061
Please select the product details you would like to include in the PDF.
Dodaj do koszyka
Accessory to complete

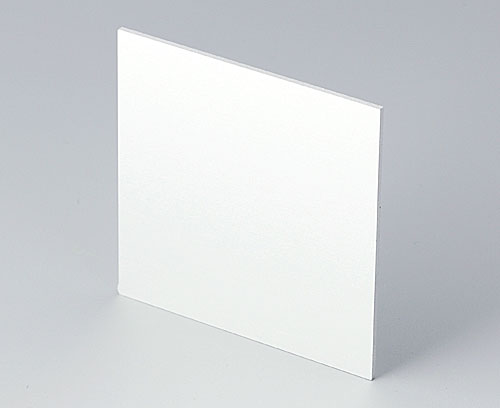

B6123111
Front panel
Front panel for DIN-MODULAR CASE 72 x 72.
Supply 1 front panel
B6123111
Front panelprodukt został dodany do twojej listy
matt anodised
67,5x67,5x1,5mm

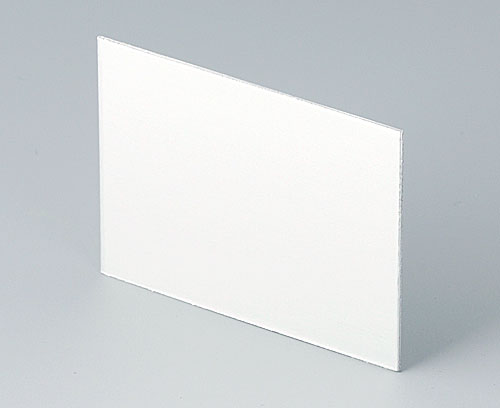

B6123112
Rear panel
Rear panel for DIN-MODULAR CASE 72 x 72.
Supply 1 rear panel
B6123112
Rear panelprodukt został dodany do twojej listy
matt anodised
63,7x49,1x1mm

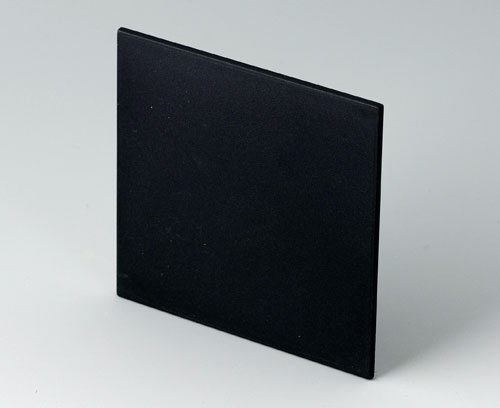

B6123221
Front panel
Front panel for DIN-MODULAR CASE 72 x 72.
Supply 1 front panel
B6123221
Front panelprodukt został dodany do twojej listy
black RAL 9005
67,6x67,6x2mm
B6123222
Rear panel
Rear panel for DIN-MODULAR CASE 72 x 72.
Supply 1 rear panel
B6123222
Rear panelprodukt został dodany do twojej listy
black RAL 9005
63,8x49,2x1,7mm

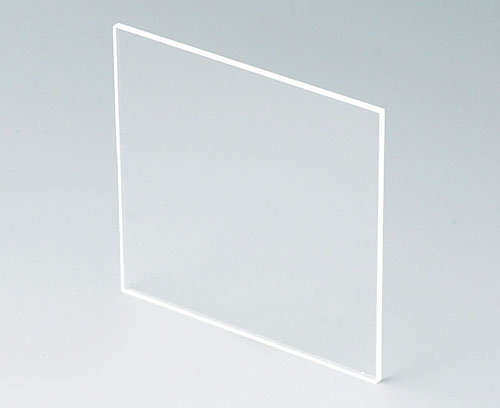

B6123331
Front panel
Front panel for DIN-MODULAR CASE 72 x 72.
Supply 1 front panel
B6123331
Front panelprodukt został dodany do twojej listy
transparent
67,5x67,5x2mm

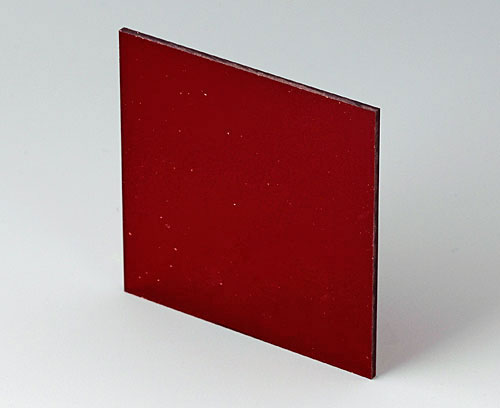

B6123341
Front panel
Front panel for DIN-MODULAR CASE 72 x 72.
Supply 1 front panel
B6123341
Front panelprodukt został dodany do twojej listy
red transparent
67,5x67,5x2mm
Accessory "protection"

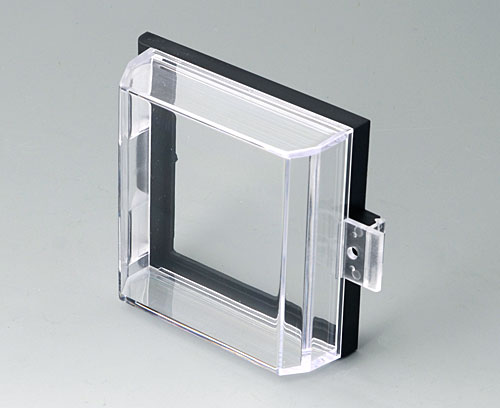

B6123533
Protection cover
Protection cover for DIN-MODULAR CASE 72 x 72.
Supply 1 protection cover
B6123533
Protection coverprodukt został dodany do twojej listy
transparent
Opcje dostosowywania dla B6023061
What else do you need to create your own personal product? We can supply our enclosures and tuning knobs fully modified to suit your electronic components and design requirements. Please advise for anything else we can do for you.
- Informacje techniczne
-
Rysunki / Informacje
- Dane zakupowe
Szerokość
72 mm
Wysokość
72 mm
Głębokość
124 mm
Please take the dimensions from current parts. These are subject to material-specific manufacturing tolerances.
Drawings (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- PDF-File (without registration) 160 KB
- AutoCAD DWG-File 309 KB
- AutoCAD DXF-File 955 KB
- Widok 3D PDF (Acrobat Reader) (obróć produkt o 360 °, elementy niewidoczne na zewnątrz, akcesoria...) 126 KB
Weight/1 part
104 g
Customs tariff number
(OKW product)
(OKW product)
39269097
Country of manufacture
Italy
