DIN modulární skříňka
Solid-Box

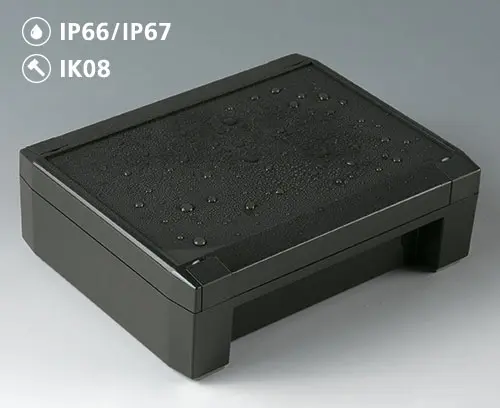

Elegantní zapouzdření s třídou krytí IP 66/IP 67 pro průmyslové aplikace
Robustní, vodotěsné a stylové - nová řada zapouzdření SOLID-BOX splňuje všechny požadavky, které musí splňovat moderní elektronická/elektrická skříň v průmyslovém prostředí i ve venkovních prostorách.

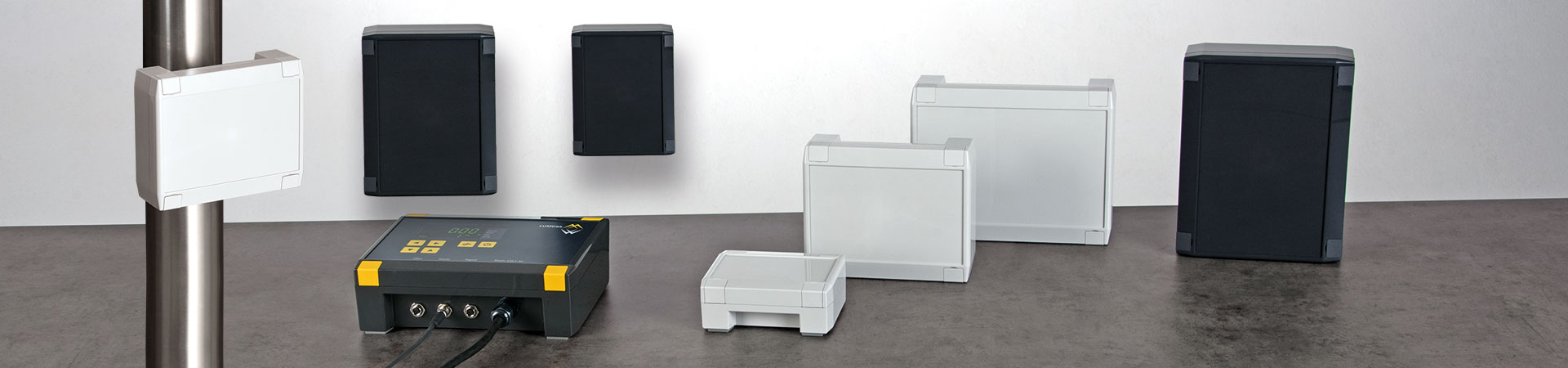

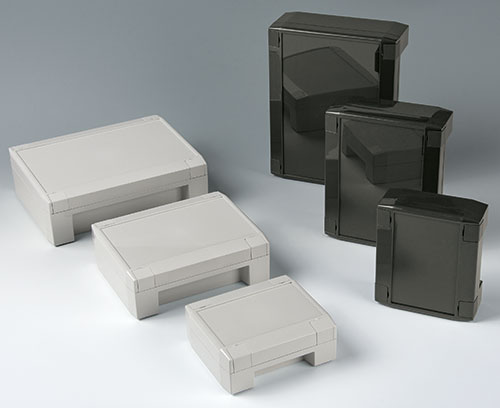

- 3 velikosti zapouzdření ve 2 standardních barvách
- Přesvědčivý design díky modernímu, vysoce leštěnému povrchu zapouzdření

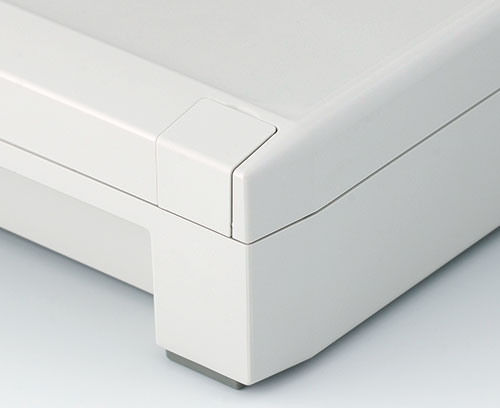

- Zacvakávací designové lišty v horním panelu zakrývají všechny upevňovací šrouby
- Lze připevnit na zdi

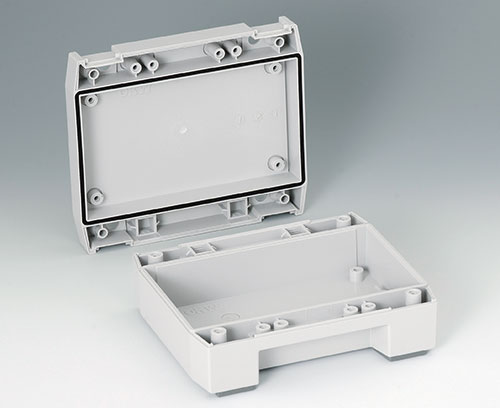

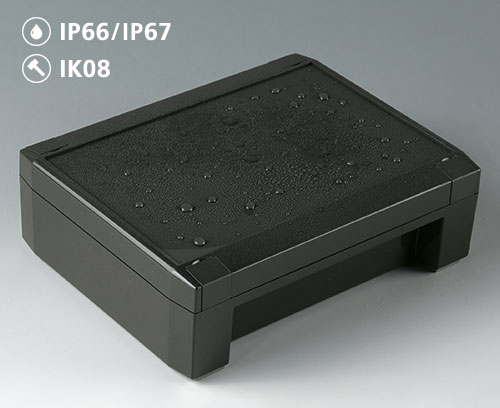

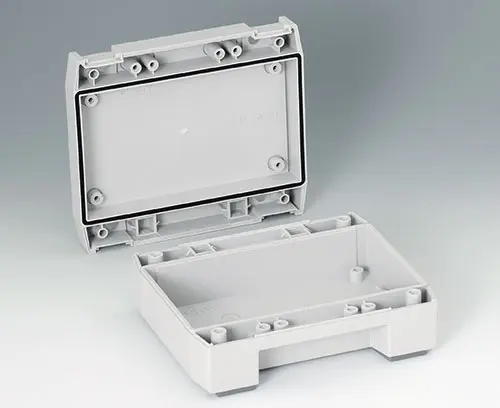

- Vysoká třída krytí IP 66/67 a ochrana proti nárazu IK 08 nabízejí bezpečnost - i v drsném prostředí; těsnění je předmontováno v horní části
- Vynikající, nehořlavý materiál s klasifikací V-0 (1,50 mm) se zvýšenou hodnotou odolnosti vůči tepelné deformaci(Vicat/B 120 = 110 °C), odolnost proti plameni bez chloru a bromu

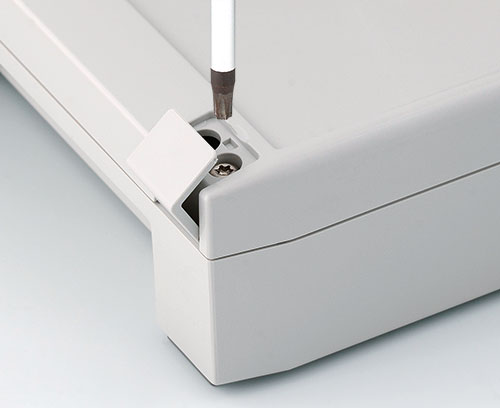

- Sestava zapouzdření s nerezovými šrouby Torx se zachycením mimo utěsněný vnitřní prostor

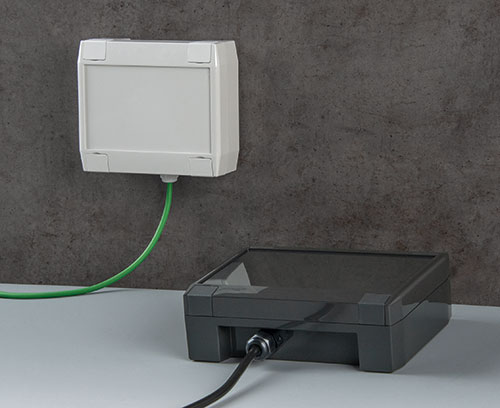

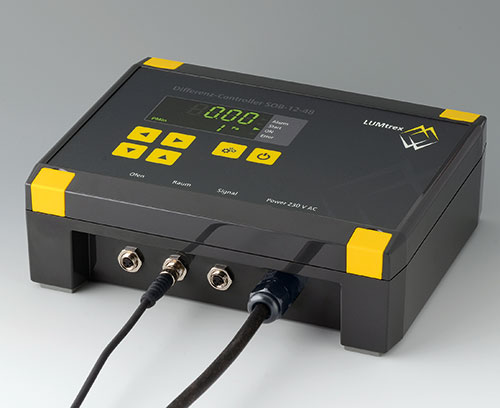

- 2 zapuštěné oblasti ve spodní části pro instalaci/ochranu konektorů, spínačů a dalších rozhraní - snadné a uživatelsky přívětivé připojení

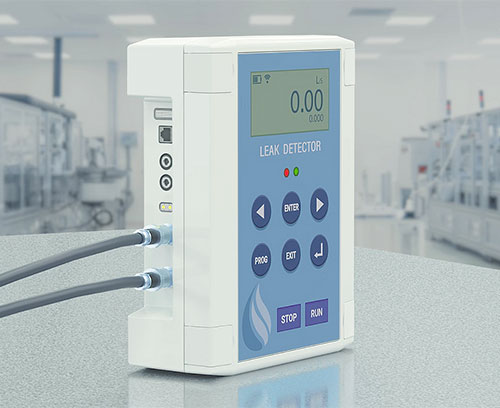

- Zapuštěná ovládací plocha v horní části pro jednoduchou montáž membránové klávesnice nebo produktového štítku

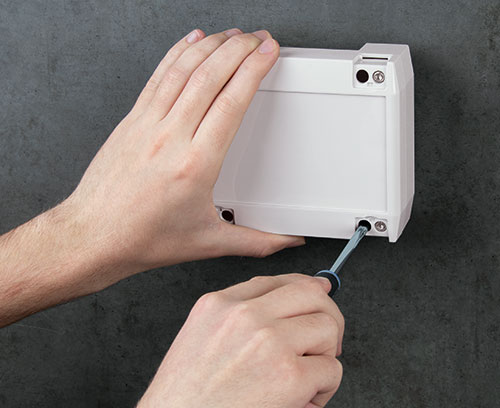

- Kanály pro šrouby pod designovými lištami umožňují přímou skrytou montáž na stěnu

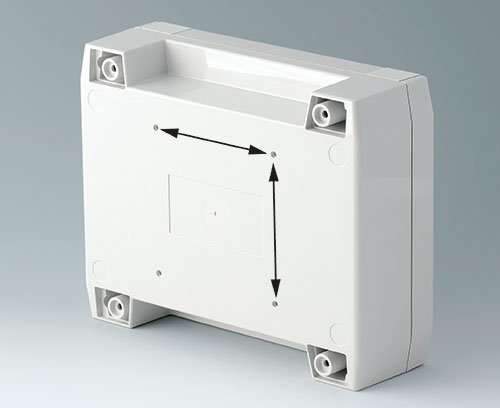

- Montážní body pro standardní držáky VESA (SOLID-BOX 145/175)

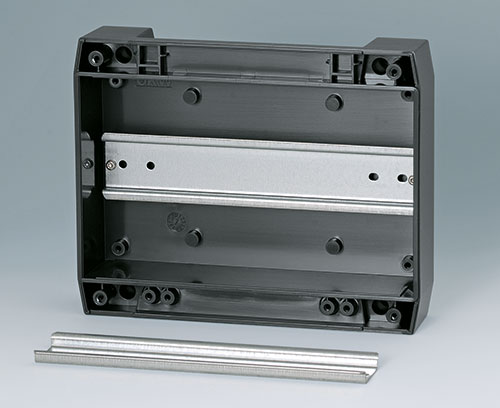

- Integrované upevňovací sloupky pro desky plošných spojů, lišty DIN a montážní desky

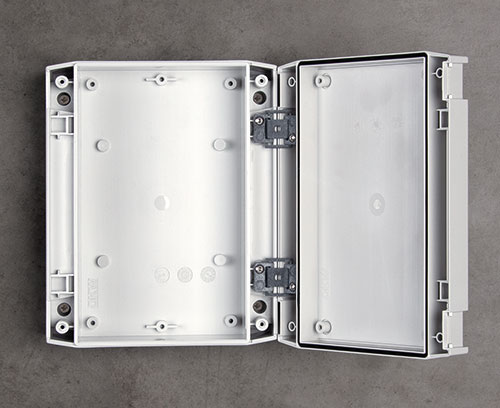

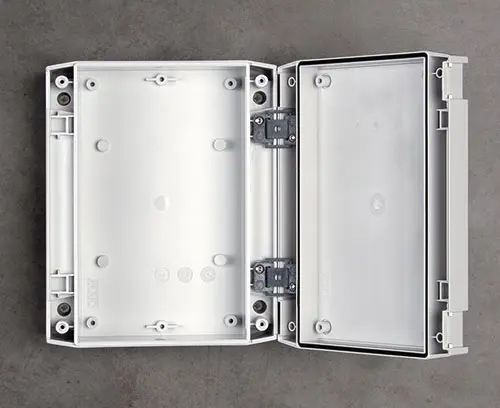

- Sada pantů dostupných jako příslušenství udržuje horní panel na místě při montáži a servisu
- Sada nožiček zapouzdření (příslušenství) pro protiskluzové umístění na pracovní plochu
Speciální material

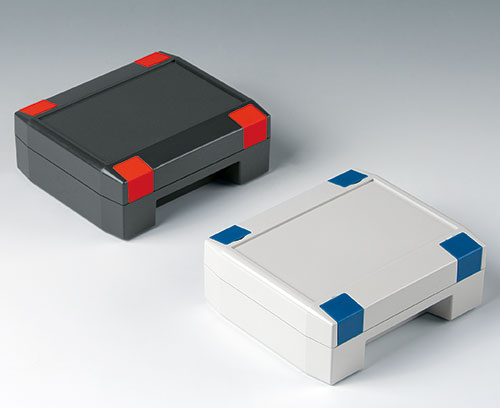

Na vyžádání můžeme mnoho našich zapouzdření vyrobit na zakázku ve speciálních barvách/materiálech, aby přesně odpovídaly vašim požadavkům. Například u nových zapouzdření SOLID-BOX by bylo možné nechat jej vyrobit v jiné barvě, která by kódovala funkci nebo řadu zařízení, nebo dokonce celé zapouzdření ve Vaší firemní barvě (minimální množství a proveditelnost na vyžádání).
PROHLÁŠENÍ NÁVRHÁŘE
"SOLID-BOX přináší to, co slibuje jeho název. V tomto vodotěsném a nárazuvzdorném zapouzdření mohou být vaše komponenty stabilně a bezpečně umístěny i v nehostinném prostředí, a to bez viditelných šroubových spojů nebo spojovacích prvků. Design zapouzdření přitom dodává robustní konstrukci i elegantní lehkost. Mírné zkosení obklopující dlouhé strany a hra světla a stínu podtrhují kvalitu výrobku."
Martin Nussberger, polyform Industrie Design
Learn more!
Read our blog posts on solid-box View blog posts >>
Obory aplikací

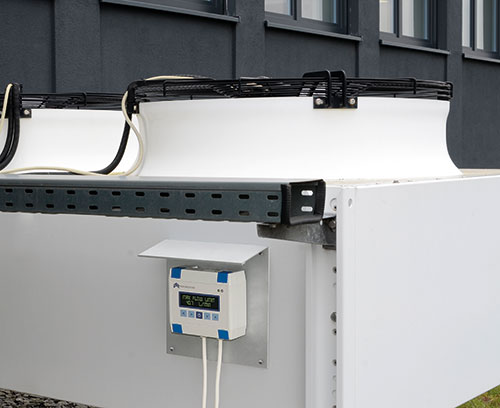

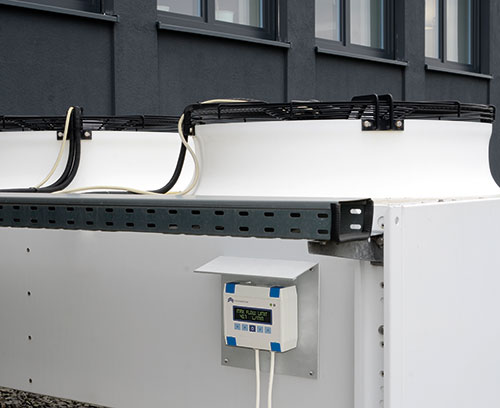

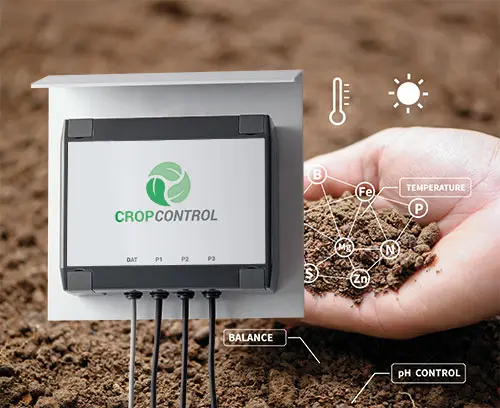

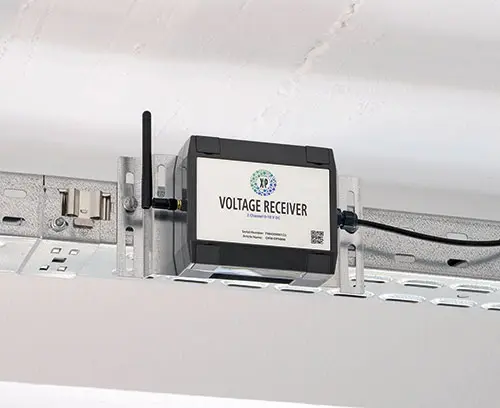

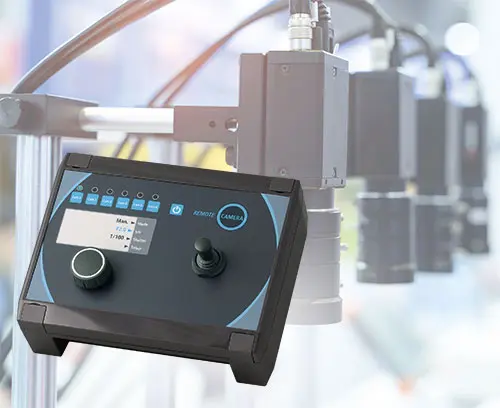

Ideální pro vysoce kvalitní elektronická a elektrická zařízení, která se používají v interiéru nebo v chráněných venkovních prostorách např. konstrukce zařízení a strojů, vytápění, klimatizace a ventilační technika, IoT/IIoT, chytrá továrna/průmysl 4.0, brány, datové loggery, iInformační a komunikační technologie (ICT), elektrické instalace, měřicí a řídicí technika, zemědělství, senzorové systémy a bezpečnostní technika.
C8011131
SOLID-BOX 115
Functional, high-quality industrial enclosure – robust, waterproof and stylish. Highly polished enclosure surface with design trims for concealed screw connection outside the sealed area. The seal is already inserted in the top part. Recessed operating area in the top protects a membrane keypad or design foil.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars with a supporting surface for mounting a DIN rail.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars with a supporting surface for mounting a DIN rail.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.
Supply 1 bottom and 1 top part with seal, 4 design trims, assembly kit
C8011131
SOLID-BOX 115Produkt byl přidán do Vašeho košíku.
anthracite grey RAL 7016
135x115x50mm
, ,
C8011132
SOLID-BOX 115
Functional, high-quality industrial enclosure – robust, waterproof and stylish. Highly polished enclosure surface with design trims for concealed screw connection outside the sealed area. The seal is already inserted in the top part. Recessed operating area in the top protects a membrane keypad or design foil.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars with a supporting surface for mounting a DIN rail.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars with a supporting surface for mounting a DIN rail.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.
Supply 1 bottom and 1 top part with seal, 4 design trims, assembly kit
C8011132
SOLID-BOX 115Produkt byl přidán do Vašeho košíku.
light grey RAL 7035
135x115x50mm
, ,
C8014181
SOLID-BOX 145
Functional, high-quality industrial enclosure – robust, waterproof and stylish. Highly polished enclosure surface with design trims for concealed screw connection outside the sealed area. The seal is already inserted in the top part. Recessed operating area in the top protects a membrane keypad or design foil.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars for mounting a DIN rail and with pre-moulded mounts for use with VESA 75x75 standard holders.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars for mounting a DIN rail and with pre-moulded mounts for use with VESA 75x75 standard holders.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.
Supply 1 bottom and 1 top part with seal, 4 design trims, assembly kit
C8014181
SOLID-BOX 145Produkt byl přidán do Vašeho košíku.
anthracite grey RAL 7016
180x145x60mm
, ,
C8014182
SOLID-BOX 145
Functional, high-quality industrial enclosure – robust, waterproof and stylish. Highly polished enclosure surface with design trims for concealed screw connection outside the sealed area. The seal is already inserted in the top part. Recessed operating area in the top protects a membrane keypad or design foil.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars for mounting a DIN rail and with pre-moulded mounts for use with VESA 75x75 standard holders.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars for mounting a DIN rail and with pre-moulded mounts for use with VESA 75x75 standard holders.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.
Supply 1 bottom and 1 top part with seal, 4 design trims, assembly kit
C8014182
SOLID-BOX 145Produkt byl přidán do Vašeho košíku.
light grey RAL 7035
180x145x60mm
, ,
C8017221
SOLID-BOX 175
Functional, high-quality industrial enclosure – robust, waterproof and stylish. Highly polished enclosure surface with design trims for concealed screw connection outside the sealed area. The seal is already inserted in the top part. Recessed operating area in the top protects a membrane keypad or design foil.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars for mounting a DIN rail and with pre-moulded mounts for use with VESA 100x100 standard holders.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars for mounting a DIN rail and with pre-moulded mounts for use with VESA 100x100 standard holders.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.
Supply 1 bottom and 1 top part with seal, 4 design trims, assembly kit
C8017221
SOLID-BOX 175Produkt byl přidán do Vašeho košíku.
anthracite grey RAL 7016
225x175x70mm
, ,
C8017222
SOLID-BOX 175
Functional, high-quality industrial enclosure – robust, waterproof and stylish. Highly polished enclosure surface with design trims for concealed screw connection outside the sealed area. The seal is already inserted in the top part. Recessed operating area in the top protects a membrane keypad or design foil.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars for mounting a DIN rail and with pre-moulded mounts for use with VESA 100x100 standard holders.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.
Fastening pillars for PCBs or mounting plates in the bottom and top parts. Bottom part also with two pillars for mounting a DIN rail and with pre-moulded mounts for use with VESA 100x100 standard holders.
Plastic material with increased heat distortion temperature (Vicat/B 120 = 110°C), UL registration 94 V-0 from 1.5 mm, glow wire flammability index (GWFI): 960°C at 2.0 mm, chlorine- and bromine-free flame resistance.
Supply 1 bottom and 1 top part with seal, 4 design trims, assembly kit
C8017222
SOLID-BOX 175Produkt byl přidán do Vašeho košíku.
light grey RAL 7035
225x175x70mm
, ,
A0308132
Self-tapping screw 3 x 8 mm (T10)
Self-tapping screw with T10 Torx drive. For fastening components, boards and PCBs onto pillars.
Supply 1 self-tapping screw
A0308132
Self-tapping screw 3 x 8 mm (T10)Produkt byl přidán do Vašeho košíku.
A9325018

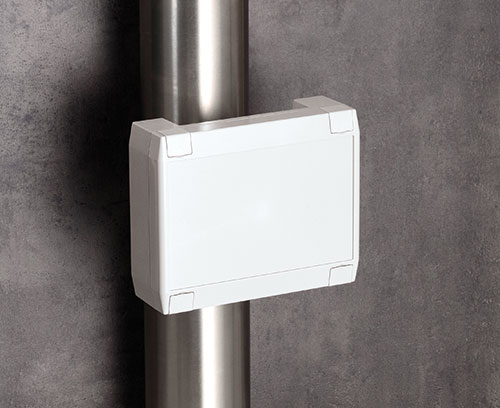

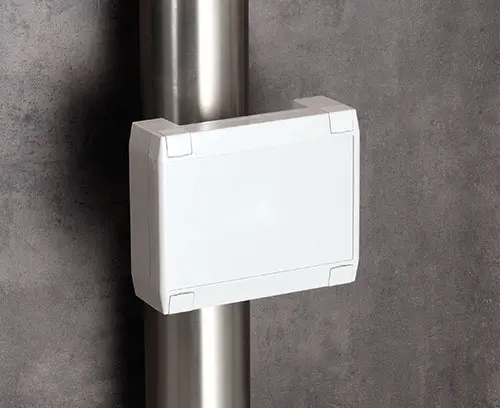

Pole/mast mounting bracket
For the secure and stable mounting of IP rated electronic enclosures to poles, masts, and pipes using cable ties or stainless steel screw bands, suitable for pole diameters from 30 mm. The bracket is attached to the rear of the enclosure (four drilled holes required) and is manufactured from UV resistant material.
Note:
Every application (environment, sealing requirements, enclosure size/version, mast diameter, etc.) is different. For this reason, no mounting screws, cable ties or stainless steel screw bands are supplied; only the mast/pipe bracket is included. However, on request, we can provide a wide range of solutions tailored precisely to the intended application.
Supply 1 pole/mast mounting bracket
A9325018
Pole/mast mounting bracketProdukt byl přidán do Vašeho košíku.
anthracite grey RAL 7016
100x100x20mm
C2299031
Securing hinge for the cover
For securing the cover (top part) when opening the enclosure.
Use with ROBUST BOX: the cover retention device can be mounted either on the right, left, top or bottom. Not suitable for sizes 200 x 300 mm and 240 x 360 mm.
Use with SOLID BOX: pre-moulded mounts for installation on the long sides of the bottom and top parts.
Use with ROBUST BOX: the cover retention device can be mounted either on the right, left, top or bottom. Not suitable for sizes 200 x 300 mm and 240 x 360 mm.
Use with SOLID BOX: pre-moulded mounts for installation on the long sides of the bottom and top parts.
Supply 2 securing hinges
C2299031
Securing hinge for the coverProdukt byl přidán do Vašeho košíku.
natural-coloured
C8100188

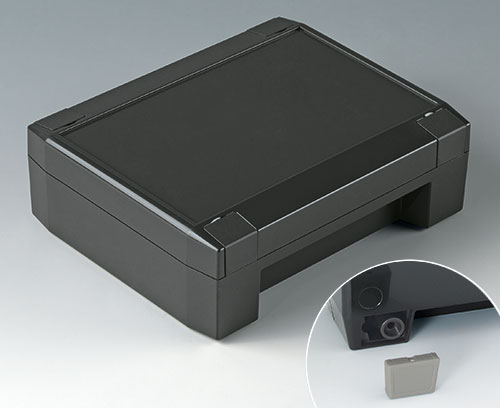

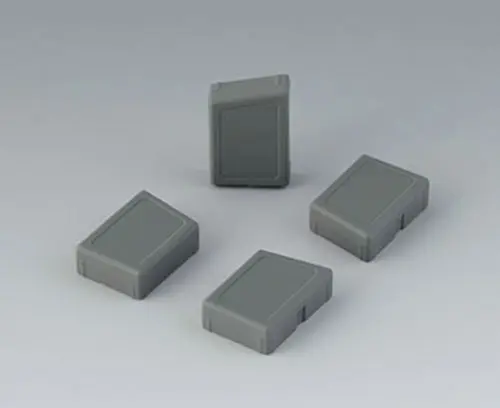

Set of enclosure feet
Ensure reliable positioning when using SOLID-BOX as a table-top enclosure. The feet are inserted into the bottom part of the housing from below and are self securing.
Supply 4 enclosure feet
C8100188
Set of enclosure feetProdukt byl přidán do Vašeho košíku.
volcano
C8100360
Internal hinge set
Additively manufactured hinge for holding the top part when opening the enclosure.
Easy installation in existing fastening pillars on the long sides of the bottom and top parts.
Easy installation in existing fastening pillars on the long sides of the bottom and top parts.
Supply 2 hinges, 4 screws
C8100360
Internal hinge setProdukt byl přidán do Vašeho košíku.
Možnosti přizpůsobení pro Solid-Box
Co ještě potřebujete pro svůj vlastní velmi osobní produkt? Můžeme dodat zapouzdření a ladicí knoflíky se všemi nezbytnými úpravami pro montáž vašich elektronických součástek.
