DIN modulární skříňka
Snaptec
Pouzdro s jedním kliknutím IP 65
Pouzdra SNAPTEC jsou charakterizovány racionální montáží díky inovační technologii zámku.
- Nástěnné pouzdra za výhonou cenu

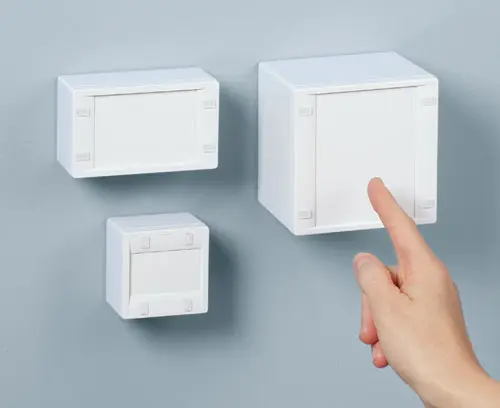

- Efektivní montáž skříně díky zámkům
- Vysoké základny zajišťují maximální plochu povrchu kabelových průchodek a rozhraní

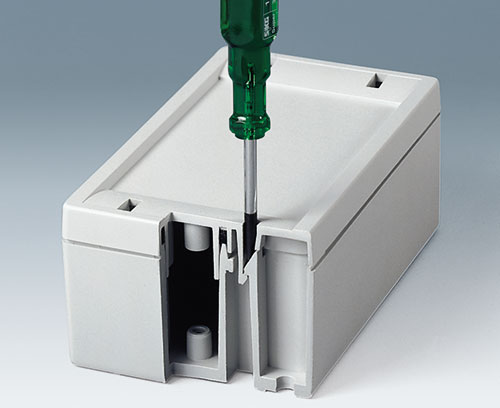

- Rychlou demontáž pomocí desky nebo šroubováku

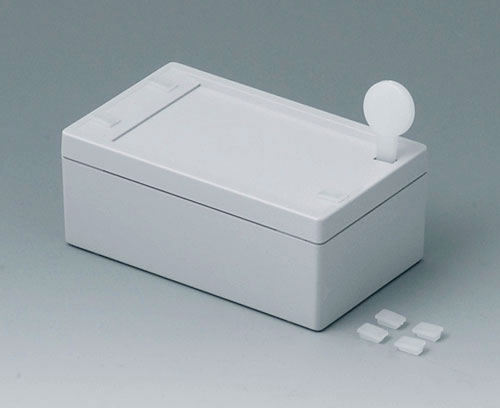

- Včetně vstupních otvorů a krytů pro otvory

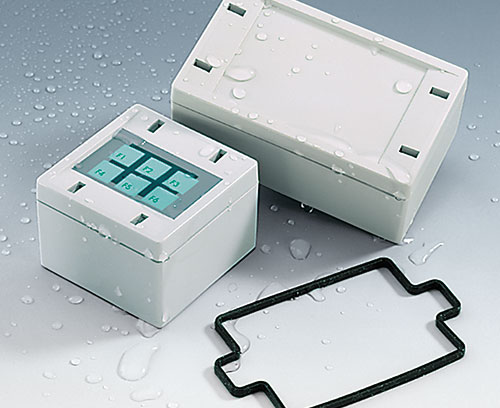

- Vysoký stupeň krytí IP 65; Těsnění již vloženo do horní části

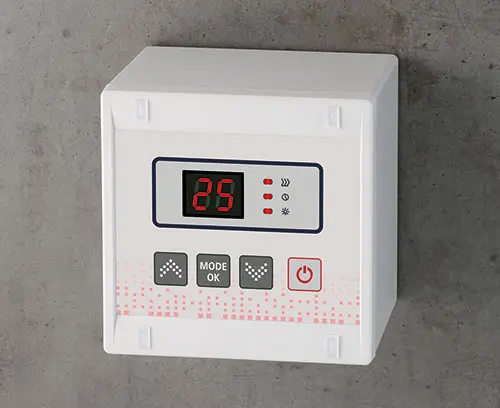

- Zapuštěný ovládací panel pro ochranu membránové klávesnice nebo štítku

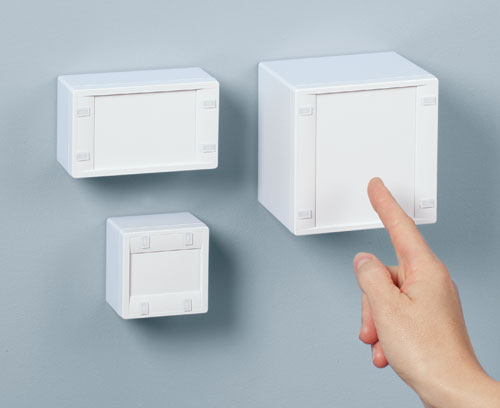

- Snadná montáž na stěnu, neviditelná v jamkách v dolní části
- Alternativně oddělené externí montážní pásky

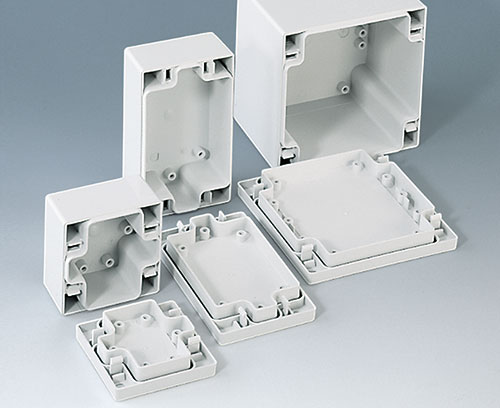

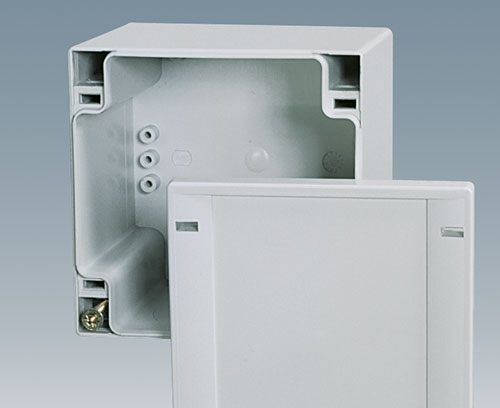

- Integrovaná montážní kopula pro desky a komponenty
Obory aplikací
Předurčeno pro elektroinstalace, např. topení, klimatizace a odvětrání jako řídicí a monitorovací zařízení, mechanická a inženýrská technika, zabezpečení apod. Také lze použít v oblasti elektroniky např. digitální a analogové měřicí přístroje, snímače, signalizační zařízení atd.

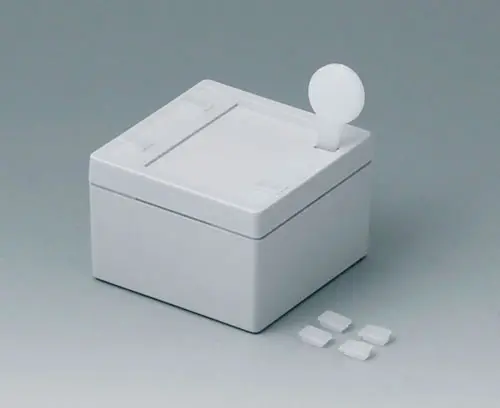

C3006061

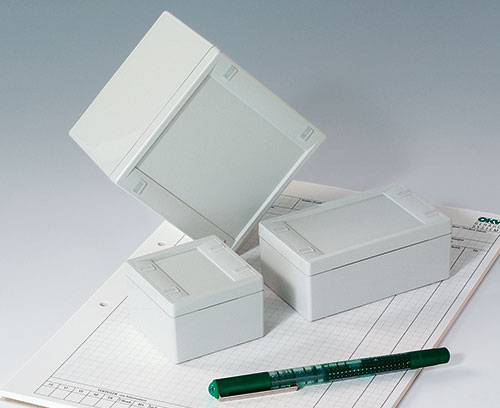

SNAPTEC 60 x 60
Top and base parts are fitted together using a unique snap-in machanism. Fixing towers in top and base part. Recessed area for membrane keyboards. Simple, invisible wall-mounting in pre-moulded shafts within the base part.
Supply 1 top and base part with sealing, cover for the locking openings, dismantling key
C3006061
SNAPTEC 60 x 60Produkt byl přidán do Vašeho košíku.
light grey RAL 7035
60x60x40mm
C3006101
SNAPTEC 60 x 100
Top and base parts are fitted together using a unique snap-in machanism. Fixing towers in top and base part. Recessed area for membrane keyboards. Simple, invisible wall-mounting in pre-moulded shafts within the base part.
Supply 1 top and base part with sealing, covers for the locking openings, dismantling key
C3006101
SNAPTEC 60 x 100Produkt byl přidán do Vašeho košíku.
light grey RAL 7035
60x100x40mm
C3010101
SNAPTEC 100 x 100
Top and base parts are fitted together using a unique snap-in machanism. Fixing towers in top and base part. Recessed area for membrane keyboards. Simple, invisible wall-mounting in pre-moulded shafts within the base part.
Supply 1 top and base part with sealing, covers for the locking openings, dismantling key
C3010101
SNAPTEC 100 x 100Produkt byl přidán do Vašeho košíku.
light grey RAL 7035
100x100x80mm
A0306031
Self-tapping screws 3 x 6 mm (PZ1)
Self-tapping crosshead screw (PZ1), specifically suitable for plastics. For fastening components, boards and PCBs onto pillars.
Supply 1 self-tapping screw
A0306031
Self-tapping screws 3 x 6 mm (PZ1)Produkt byl přidán do Vašeho košíku.
C2299028

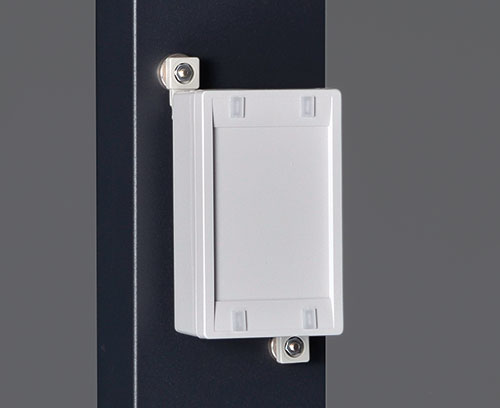

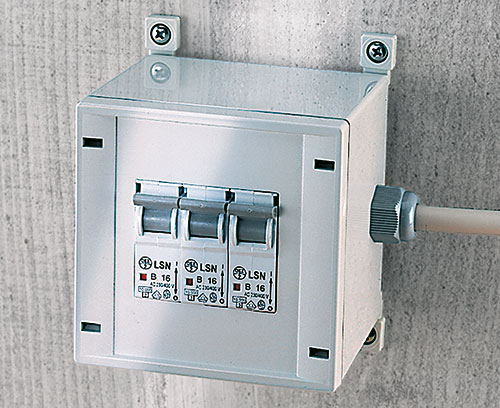

Wall mounting brackets
Elements for exterior wall mounting after assembly of the unit.
Supply 4 pieces including fixing elements
C2299028
Wall mounting bracketsProdukt byl přidán do Vašeho košíku.
light grey RAL 7035
C2306917
Pressure equalisation element M6x0.75
Pressure equalisation elements with highly improved air exchange for protecting sensitive electronics. Changing atmospheric conditions and a sudden decrease in temperature can cause underpressure inside protective housings of technical equipment. Water and dirt can penetrate the gaskets damaging electronics in the process. The patented IQ TEX® technology is the ideal solution for urgent pressure balancing in large control cabinets and all protective housings. At the same time the innovative construction of IQ TEX® protects against foreign material and dirt. If required, it is absolutely watertight up to a pressure of 6 bar.
Airflow: 6.5 L/min - 0.25 bar; 16.5 L/min - 1 bar.
Water entry pressure: > 6 bar.
Temperature range: -40°C/+110°C.
Sealing material: BASF Luquafleece + PA6 mesh (insert molding).
Airflow: 6.5 L/min - 0.25 bar; 16.5 L/min - 1 bar.
Water entry pressure: > 6 bar.
Temperature range: -40°C/+110°C.
Sealing material: BASF Luquafleece + PA6 mesh (insert molding).
Supply 1 pressure equalisation element, 1 seal washer, 1 nut
C2306917
Pressure equalisation element M6x0.75Produkt byl přidán do Vašeho košíku.
light grey RAL 7035
C2310917
Pressure equalisation element M10x1
Pressure equalisation elements with highly improved air exchange for protecting sensitive electronics. Changing atmospheric conditions and a sudden decrease in temperature can cause underpressure inside protective housings of technical equipment. Water and dirt can penetrate the gaskets damaging electronics in the process. The patented IQ TEX® technology is the ideal solution for urgent pressure balancing in large control cabinets and all protective housings. At the same time the innovative construction of IQ TEX® protects against foreign material and dirt. If required, it is absolutely watertight up to a pressure of 6 bar.
Airflow: 19.5 L/min - 0.25 bar; 43.5 L/min - 1 bar.
Water entry pressure: > 6 bar.
Temperature range: -40°C/+110°C.
Sealing material: BASF Luquafleece + PA6 mesh (insert molding).
Airflow: 19.5 L/min - 0.25 bar; 43.5 L/min - 1 bar.
Water entry pressure: > 6 bar.
Temperature range: -40°C/+110°C.
Sealing material: BASF Luquafleece + PA6 mesh (insert molding).
Supply 1 pressure equalisation element, 1 seal washer, 1 nut
C2310917
Pressure equalisation element M10x1Produkt byl přidán do Vašeho košíku.
light grey RAL 7035
C2316147
Cable grommet
Simple cable grommet, easy to install, with easy-to-pierce membrane. Tight fit as soon as the cable is pulled backwards a little. Free of halogens. Suitable for wall thicknesses from 0.5 - 3 mm and for cable diameters from 5 - 10 mm. Operating temperatures from -40°C to +100°C. Borehole ø 16.5 mm.
Supply 1 cable grommet
C2316147
Cable grommetProdukt byl přidán do Vašeho košíku.
light grey RAL 7035
C2320137
Cable grommet
Simple cable grommet, easy to install, with easy-to-pierce membrane. Tight fit as soon as the cable is pulled backwards a little. Free of halogens. Suitable for wall thicknesses from 1 - 4 mm and for cable diameters from 8 - 13 mm. Operating temperatures from -40°C to +100°C. Borehole ø 20.5 mm.
Supply 1 cable grommet
C2320137
Cable grommetProdukt byl přidán do Vašeho košíku.
light grey RAL 7035
C2320147
Cable grommet
Simple cable grommet, easy to install, with easy-to-pierce membrane. Tight fit as soon as the cable is pulled backwards a little. Free of halogens. Suitable for wall thicknesses from 0.5 - 3 mm and for cable diameters from 6 - 13 mm. Operating temperatures from -40°C to +100°C. Borehole ø 20.5 mm.
Supply 1 cable grommet
C2320147
Cable grommetProdukt byl přidán do Vašeho košíku.
light grey RAL 7035

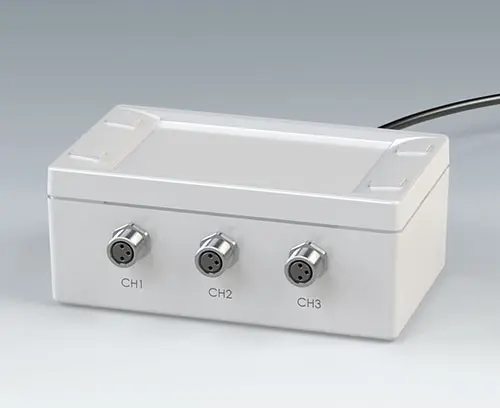

Možnosti přizpůsobení pro Snaptec
Co ještě potřebujete pro svůj vlastní velmi osobní produkt? Můžeme dodat zapouzdření a ladicí knoflíky se všemi nezbytnými úpravami pro montáž vašich elektronických součástek.
