DIN modulární skříňka
Smart-Panel
Elegantní nástěnné zapouzdření pro moderní ovládací jednotky

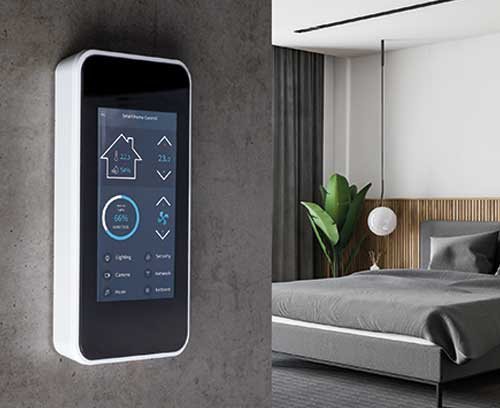

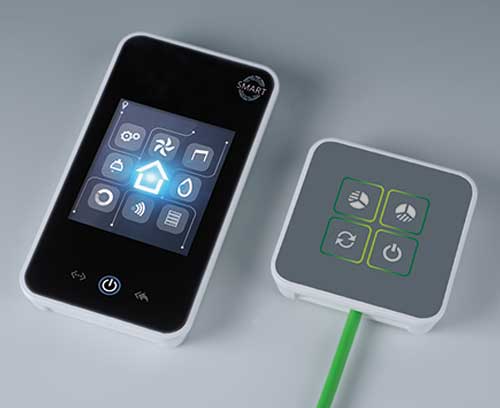

SMART-PANEL je vytvořen specificky pro moderní kontrolní a monitorovací technologie. Elegantní vzhled bezproblémově zapadne do moderních obytných, komerčních a průmyslových oblastí.

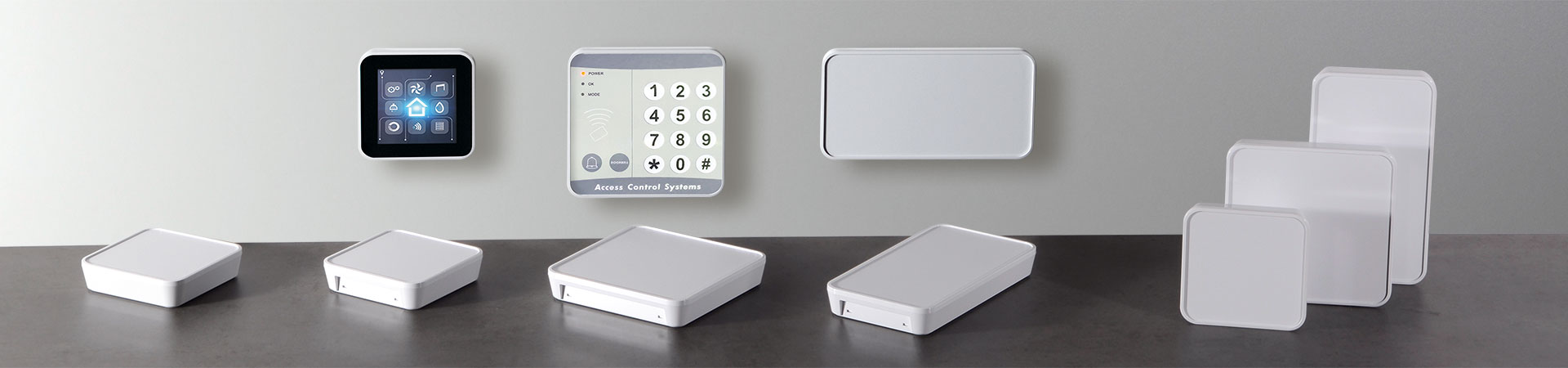

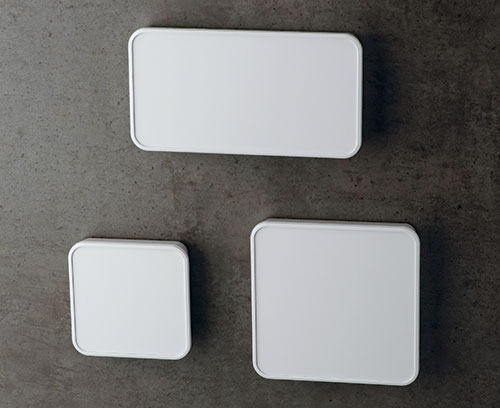

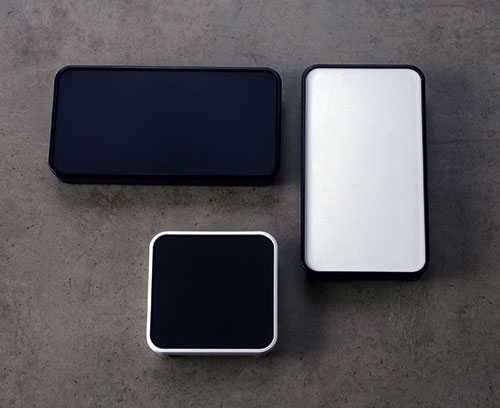

- Úzký design zapouzdření dostupný ve 3 variantách: čtvercová 84 x 84 mm a 114 x 114 mm a obdélníková 155 x 84 mm

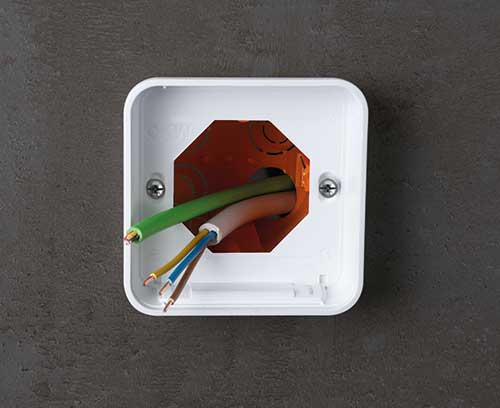

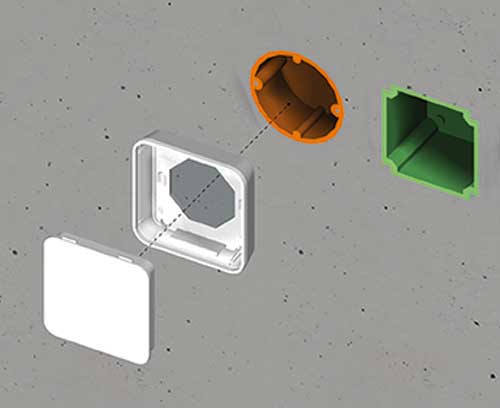

- Připraveno pro instalaci na standardní krabice montované pod omítku / do dutin
S84/E155 s maximální velikostí montážního otvoru 61 mm / dvojité krabice pod omítku, stejně tak i větší instalační krabice do max. výšky 150 mm / šířky 61 mm
S114: pro větší nástěnné krabice do max. výšky 100 mm / šířky 100mm - Dobře vypadající spodní část je leštěná, vrchní část s jemnou strukturou povrchu;
- Vysoce kvalitní V0 ASA+PC-FR materiál v bílé barvě (RAL 9016)

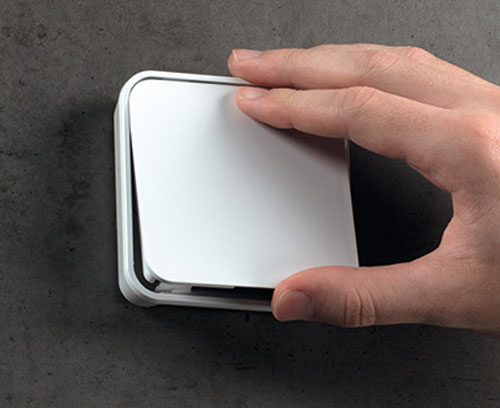

- Racionální, bezšroubové sestavení zapouzdření s fukncí zaklapnutí - to je hlavní výhodou pro následné servisní činnosti na místě
- Ploché, zapuštěné místo na jednom konci pro USB a Mini-USB konektory atd. také vhodné pro otevírání zapoudření odděleným nástrojem (prodáváno po dvou kusech v příslušenství)

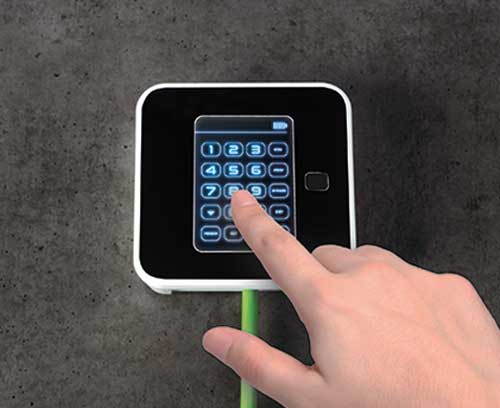

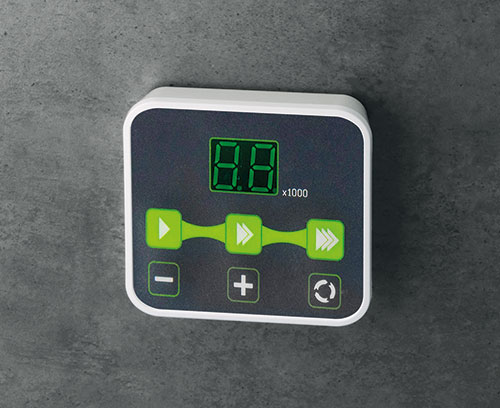

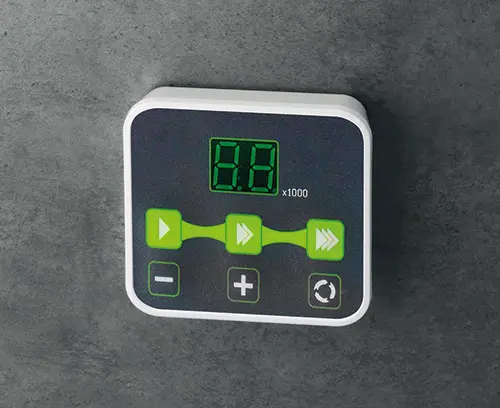

- Zapuštěný kontrolní panel ochranné membránové klávesnice, displayové/kontrolní prvky, dotykové displaye a mnohem více
- Zmenšení tloušťky vnitřní stěny (na vyžádání) u částečně podsvícených povrchů umožňuje prosvítat světlo z LED diod umístěných za nimi, což je ideální pro zobrazení teploty nebo jednotlivých stavů (na vyžádání je možné opracování)

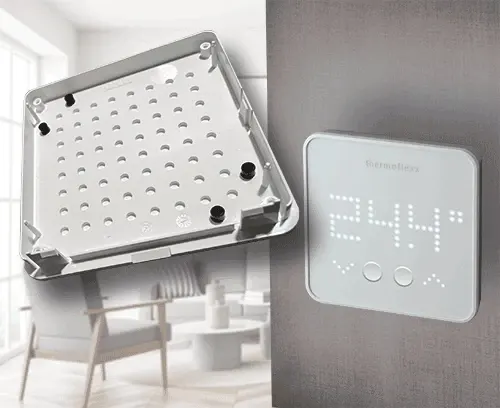

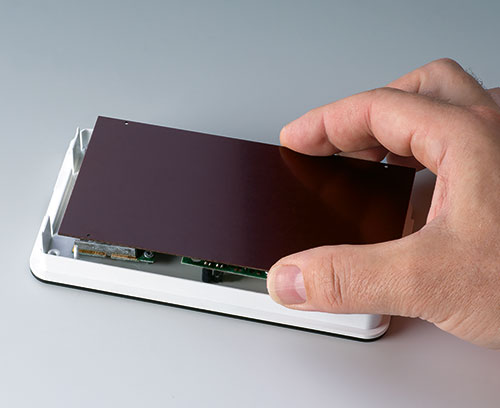

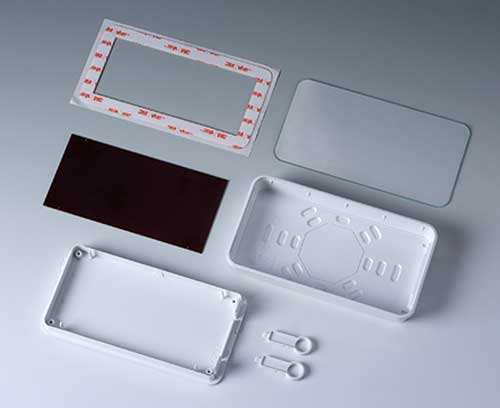

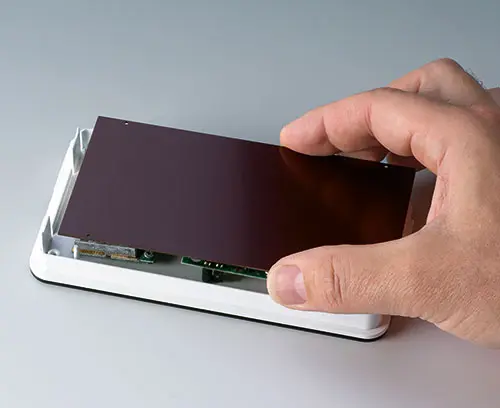

- Místo pro montáž instalačních dílů umístěno v horní části. Vsuvná deska z fenolické pryskyřice dostupná jako příslušenství (velikost S114 na vyžádání – minimální množství 100 ks) chrání pod ni umístěnou elektroniku před poškozením během instalace/servisu

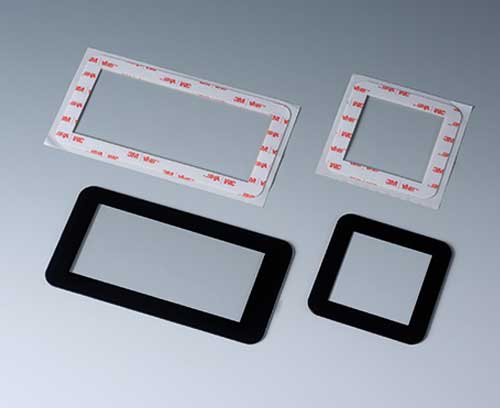

- Dostupné jsou i skleněné desky dle Vašich potřeb (velikost S114 na vyžádání, minimální množství 100 ks), např. pro ochrani displejů apod. Potisk zadní strany možný na vyžádání
Vyjádření návrháře
"Na tento panel jsem pyšný!
Jeho nadčasový design se spojuje se sofistikovanými požadavky moderních obytných prostorů. Vrchní část, obličej pouzdra, je středem designu, jen úzký rám obklopuje uživatelské rozhraní a spodní část zapouzdření se vším splývá.
Diferenciovaná souhra povrchových úprav, leštěná a jemně strukturovaná, použité materiály, plast a sklo, elegance a přesnost designových prvků předvádějí nejlepší kvalitu našeho produktu. Lze jej nainstalovat rychle, bezpečně a neviditelně. Nelze poznat jak je toto zapouzdření připevněno ke zdi, žádné upevňovací body, žádné spoje."
Martin Nußberger, polyform Industrie Design
Learn more!
Read our blog posts on smart-panel View blog posts >>
Obory aplikací
Ideální pro vnitřní aplikaci elektroniky: systémy služeb v budově, elektrická instalace, SMART-HOME, IoT/IIoT, kanceláře, bezdrátová komunikace, měřící a regulační technika, lékařská a laboratorní technologie, zdravotnictví, bezpečnostní technologie, atd.
C6402107

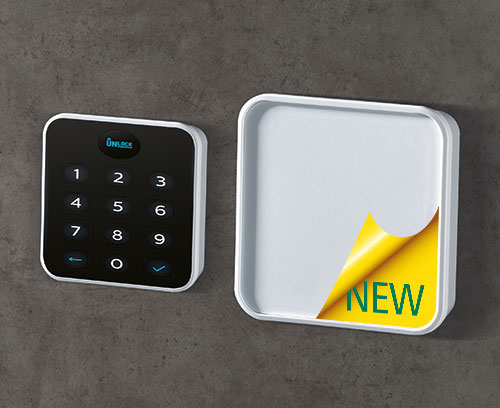

SMART-PANEL S84
Elegant two-part plastic enclosure with flat top part. Fastening pillars for PCBs and components in the top part. Bottom part with a series of pre-moulded cut-outs for assembly on standard flush-mounted/cavity wall boxes (machining required). Secure snap-in assembly of top and bottom parts. Rational assembly of the electronics. To open the enclosures easily and practically, we recommend that you use the opening tool set, which is available as an accessory. Recessed operating area protects a membrane keyboard or glass control panel. Resin hardboard protection plate, glass panel, adhesive foil and opening tool available as accessories. Due to the high-quality material (UL 94 V-0) and the elegant design, perfect for use in modern building services technology.
Supply Top and bottom parts
C6402107
SMART-PANEL S84Produkt byl přidán do Vašeho košíku.
traffic white RAL 9016
84x84x21,3mm
C6404107
SMART-PANEL S114
Elegant two-part plastic enclosure with flat top part. Fastening pillars for PCBs and components in the top part. Bottom part with a series of pre-moulded cut-outs for assembly on standard flush-mounted/cavity wall boxes (machining required). Secure snap-in assembly of top and bottom parts. Rational assembly of the electronics. To open the enclosures easily and practically, we recommend that you use the opening tool set, which is available as an accessory. Recessed operating area protects a membrane keyboard or glass control panel. Due to the high-quality material (UL 94 V-0) and the elegant design, perfect for use in modern building services technology.
Supply Top and bottom parts
C6404107
SMART-PANEL S114Produkt byl přidán do Vašeho košíku.
traffic white RAL 9016
114x114x21,3mm
C6406107
SMART-PANEL E155
Elegant two-part plastic enclosure with flat top part. Fastening pillars for PCBs and components in the top part. Bottom part with a series of pre-moulded cut-outs for assembly on standard flush-mounted/cavity wall boxes (machining required). Secure snap-in assembly of top and bottom parts. Rational assembly of the electronics. To open the enclosures easily and practically, we recommend that you use the opening tool set, which is available as an accessory. Recessed operating area protects a membrane keyboard or glass control panel. Resin hardboard protection plate, glass panel, adhesive foil and opening tool available as accessories. Due to the high-quality material (UL 94 V-0) and the elegant design, perfect for use in modern building services technology.
Supply Top and bottom parts
C6406107
SMART-PANEL E155Produkt byl přidán do Vašeho košíku.
traffic white RAL 9016
155x84x21,3mm
A0325060
Self-tapping screw 2.5 x 6 mm (T8)
Self-tapping screw with T8 Torx drive. For fastening components, boards and PCBs onto pillars.
Supply 1 self-tapping screw
A0325060
Self-tapping screw 2.5 x 6 mm (T8)Produkt byl přidán do Vašeho košíku.
A9210180
Anti-slide feet 10,1 x 1.8 mm
Rubber feet with self-adhesive foil facilitate a secure position.
Supply 2 rubber feet
A9210180
Anti-slide feet 10,1 x 1.8 mmProdukt byl přidán do Vašeho košíku.
C6502010

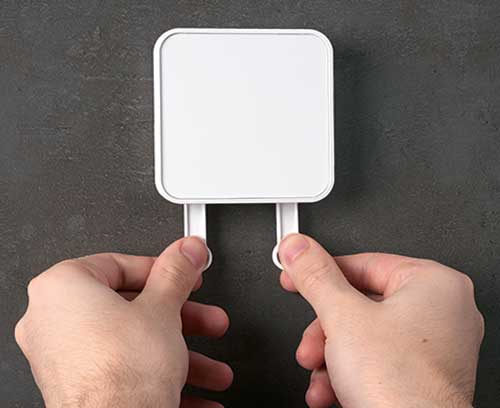

Opening tool set
Special tool set for SMART-PANEL enclosures. The set includes two identical tools which are used to easily and reliably open the enclosures. We recommend using both opening tools together at the same time. The tools are moulded in plastic and have a specially designed tip allowing them to be used precisely in the narrow release apertures on the underside of the enclosure. The set is ideal for on-site service technicians allowing them to gently open sensitive electronic/electrical equipment when needed.
Supply 2 opening tools
C6502010
Opening tool setProdukt byl přidán do Vašeho košíku.
traffic white RAL 9016
C6502011
Hardboard protection plate S84
The phenolic resin hardboard protection plate is located on pillars in the top panel and, if necessary, can be hot-caulked or glued in place. The plate protects the underlying electronics from damage during installation and subsequent service activities.
Supply 1 hardboard plate
C6502011
Hardboard protection plate S84Produkt byl přidán do Vašeho košíku.
C6502012
Adhesive foil S84
For secure mounting of the glass panel on the top part.
Supply 1 adhesive foil
C6502012
Adhesive foil S84Produkt byl přidán do Vašeho košíku.
C6502013
Glass panel S84
Glass panel for premium high-quality applications e.g. touch-screens/displays. Can be glued into the recessed top part for a perfect fit (accessory adhesive foil available). Printing on the rear is possible on request, to match the visible display section and to cover the adhesive surface. The matt ground sides with chamfered edges round off the high-quality impression.
Supply 1 glass panel, chemically hardened
C6502013
Glass panel S84Produkt byl přidán do Vašeho košíku.
clear
78,75x78,75x1,6mm
C6506011

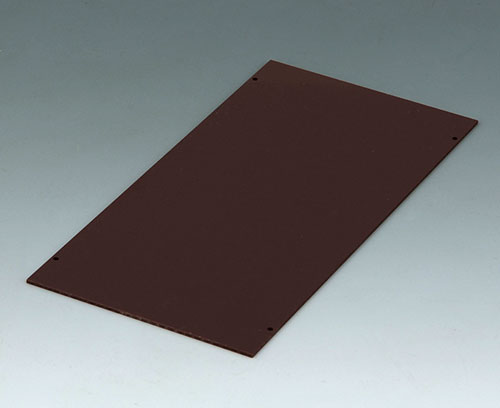

Hardboard plate E155
The phenolic resin hardboard protection plate is located on pillars in the top panel and, if necessary, can be hot-caulked or glued in place. The plate protects the underlying electronics from damage during installation and subsequent service activities..
Supply 1 hardboard plate
C6506011
Hardboard plate E155Produkt byl přidán do Vašeho košíku.
C6506012
Adhesive foil E155
For secure mounting of the glass panel on the top part.
Supply 1 adhesive foil
C6506012
Adhesive foil E155Produkt byl přidán do Vašeho košíku.
C6506013
Glass panel E155
Glass panel for premium high-quality applications e.g. touch-screens/displays. Can be glued into the recessed top part for a perfect fit (accessory adhesive foil available). Printing on the rear is possible on request, to match the visible display section and to cover the adhesive surface. The matt ground sides with chamfered edges round off the high-quality impression.
Supply 1 glass panel, chemically hardened
C6506013
Glass panel E155Produkt byl přidán do Vašeho košíku.
clear
149,75x78,75x1,6mm
Možnosti přizpůsobení pro Smart-Panel
Co ještě potřebujete pro svůj vlastní velmi osobní produkt? Můžeme dodat zapouzdření a ladicí knoflíky se všemi nezbytnými úpravami pro montáž vašich elektronických součástek.
