CONTROL-KNOBS

Control-Knobs

Knobs giratórios com grande conforto de operação

Os novos CONTROL-KNOBS possuem uma superfície de agarramento feita de material de toque suave: bons para segurar na mão, agradável sensação háptica, comando ergonômico. A aparência de alta qualidade, se necessário com iluminação, distingue a avançada série de knobs giratórios como elemento central de interfaces comandados por menu.

  • Elevada rugosidade e efeito anti-escorregamento mediante material de toque suave
  • Inovador design do knob giratório em dois componentes de material sintético duro/mole: Corpos básicos do knob de PC de elevada qualidade, revestidos por material TPE com óptica de ranhuras funcional *** iF product design award 2022 ***
  • Knobs disponíveis em dois tamanhos ø 36 mm e ø 46 mm, respectivamente em duas cores padrão (nero e volcano)
  • CONTROL-KNOBS sem/com linha de ponteiro lateral para escalonamento de precisão
  • CONTROL-KNOBS sem/com iluminação LED opcional
  • Opções de iluminação:

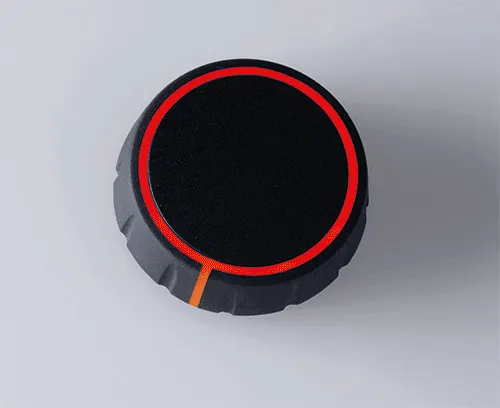

    - anel óptico na superfície superior
    - anel óptico na superfície superior com linha de ponteiro lateral
    Adicionalmente ao CONTROL-KNOBS de iluminação opcional, favor encomendar a base, bem como a iluminação LED, ver Acessórios.
  • A iluminação é feita mediante moderna técnica SMD LED com economia de energia para fontes de alimentação com 5 V; LEDs RGB possibilitam resultados luminosos individuais
  • Concebidos como elementos de comando com função giratória e com correspondente gerador do momento angular, também com função de digitação para interfaces de usuário de comando por menu para dispositivos de grande volume.
  • Conceituado sistema de pinças de aperto com fixação segura sobre o eixo
  • Torque máximo: montagem = 1,5 Nm, funcionamento = 1,2 Nm
Dimensões dos knobs  Perfurações
ø 36 mm 6 mm, 1/4" (6,35 mm)
ø 46 mm 6 mm, 1/4" (6,35 mm)

Componentes mínimos de um CONTROL-KNOBS sem iluminação:
1 CONTROL-KNOBS, 1 tampa – se necessário, a base também é combinável (acessório)

Componentes mínimos de um CONTROL- KNOBS sem iluminação:
1 CONTROL-KNOBS modelo iluminado, 1 tampa, 1 base, 1 iluminação LED (luz de fundo RBG)

Designer statement

"Uma coisa redonda - modernos botões rotativos que são agradáveis de manusear, com os quais os processos podem ser regulados ou controlados com segurança e que devem ter um lugar fixo na interface de usuário de um produto moderno. Se for o caso, estes botões rotativos podem assegurar o bom funcionamento dos seus produtos, mesmo em locais desfavoráveis e em condições adversas - robustos na aparência e precisos em sua função. Os CONTROL-KNOBS são facilmente localizáveis. A linhas luminosas sinalizam o local, o estado e a posição da função procurada. Com ou sem luvas, a estrutura tátil e o material agradável da superfície de agarramento transmitem com segurança o torque necessário ao eixo do knob - em qualquer situação de aplicação."
Martin Nußberger, polyform Industrie Design

  • Video
  • Exemplos de Aplicação

Application fields

Para potenciômetros rotativos ou geradores do momento angular com extremos do veio redondos segundo DIN 41591, também com função de digitação.

  • Tecnologia de medição e regulação
  • Engenharia médica e tecnologia de laboratório
  • Wellness
  • Health Care
  • Técnica de aquecimento e climatização
  • Comunicações
  • Edificações
  • Fábrica inteligente
  • Selecione Versões
  • Acessórios
  • Customizadas

Selecione a versão desejada / o(s) tamanho(s) desejado(s) ou clique no botão „Selecionar todos os produtos“ no final da lista de produtos.

A6207009 Round nut M7 x 0.75

A6207009

Round nut M7 x 0.75

For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

Fechar

A6207009

Round nut M7 x 0.75
Produto adicionado a sua lista
A6210009 Round nut M10 x 0.75

A6210009

Round nut M10 x 0.75

For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

Fechar

A6210009

Round nut M10 x 0.75
Produto adicionado a sua lista
A6295009 Round nut 3/8"-32G

A6295009

Round nut 3/8"-32G For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

Fechar

A6295009

Round nut 3/8"-32G
Produto adicionado a sua lista
A6300000 Spanner

A6300000

Spanner For tightening the round nut. Suitable for round nuts M7 x 0.75, M10 x 0.75 and 3/8"-32G.

Supply 1 spanner

Fechar

A6300000

Spanner
Produto adicionado a sua lista
B7536108 Cover 36

B7536108

Cover 36 Suitable for CONTROL-KNOBS 36. Simply push on.

Supply 1 cover

Fechar

B7536108

Cover 36
Produto adicionado a sua lista
PA 6
volcano
B7536109 Cover 36

B7536109

Cover 36 Suitable for CONTROL-KNOBS 36. Simply push on.

Supply 1 cover

Fechar

B7536109

Cover 36
Produto adicionado a sua lista
PA 6
nero
B7536208 Base 36

B7536208

Base 36 Suitable for all CONTROL-KNOBS 36. Additional machining of front panel/enclosure front is required (hole for potentiometer spindle and slot for anti-rotation device).
Use:
- Mandatory for "CONTROL-KNOBS 36, optional illumination" for installing the LED illumination.
- On request, can also be used for all "CONTROL-KNOBS 36 without illumination". Here, the base provides additional space between the knob and the operating panel for an elegant floating appearance.

Supply 1 base

Fechar

B7536208

Base 36
Produto adicionado a sua lista
PA 6
volcano
B7536209 Base 36

B7536209

Base 36 Suitable for all CONTROL-KNOBS 36. Additional machining of front panel/enclosure front is required (hole for potentiometer spindle and slot for anti-rotation device).
Use:
- Mandatory for "CONTROL-KNOBS 36, optional illumination" for installing the LED illumination.
- On request, can also be used for all "CONTROL-KNOBS 36 without illumination". Here, the base provides additional space between the knob and the operating panel for an elegant floating appearance.

Supply 1 base

Fechar

B7536209

Base 36
Produto adicionado a sua lista
PA 6
nero
B7546001 LED illumination kit, 8 LEDs (RGB backlight)

B7546001

LED illumination kit, 8 LEDs (RGB backlight)

Board D=27 mm with 8 LEDs (RGB backlight), without controller, SMD technology, connecting cable 120 mm long, 4-pin socket at the end, incl. connector.

Recommended for:

STAR-KNOBS 33 / 41
- flush-fitting version: only in conjunction with the diamond knob
- surface-mounted version: only in conjunction with the diamond assembly kit

CONTROL-KNOBS 36 with optional illumination
- installation in the bases available as accessories

Supply 1 LED illumination kit (RGB backlight)

Fechar

B7546001

LED illumination kit, 8 LEDs (RGB backlight)
Produto adicionado a sua lista
B7546002 LED illumination kit, 12 LEDs (RGB backlight)

B7546002

LED illumination kit, 12 LEDs (RGB backlight)

Board D=37 mm with 12 LEDs (RGB backlight), without controller, SMD technology, connecting cable 120 mm long, 4-pin socket at the end, incl. connector.

Recommended for:

CONTROL-KNOBS 46 with optional illumination
- installation in the bases available as accessories

Supply 1 LED illumination kit (RGB backlight)

Fechar

B7546002

LED illumination kit, 12 LEDs (RGB backlight)
Produto adicionado a sua lista
B7546108 Cover 46

B7546108

Cover 46 Suitable for CONTROL-KNOBS 46. Simply push on.

Supply 1 cover

Fechar

B7546108

Cover 46
Produto adicionado a sua lista
PA 6
volcano
B7546109 Cover 46

B7546109

Cover 46 Suitable for CONTROL-KNOBS 46. Simply push on.

Supply 1 cover

Fechar

B7546109

Cover 46
Produto adicionado a sua lista
PA 6
nero
B7546208 Base 46

B7546208

Base 46 Suitable for all CONTROL-KNOBS 46. Additional machining of front panel/enclosure front is required (hole for potentiometer spindle and slot for anti-rotation device).
Use:
- Mandatory for "CONTROL-KNOBS 46, optional illumination" for installing the LED illumination.
- On request, can also be used for all "CONTROL-KNOBS 46 without illumination". Here, the base provides additional space between the knob and the operating panel for an elegant floating appearance.

Supply 1 base

Fechar

B7546208

Base 46
Produto adicionado a sua lista
PA 6
volcano
B7546209 Base 46

B7546209

Base 46 Suitable for all CONTROL-KNOBS 46. Additional machining of front panel/enclosure front is required (hole for potentiometer spindle and slot for anti-rotation device).
Use:
- Mandatory for "CONTROL-KNOBS 46, optional illumination" for installing the LED illumination.
- On request, can also be used for all "CONTROL-KNOBS 46 without illumination". Here, the base provides additional space between the knob and the operating panel for an elegant floating appearance.

Supply 1 base

Fechar

B7546209

Base 46
Produto adicionado a sua lista
PA 6
nero

Opções para customizadas Control-Knobs

O que você ainda precisa em seu próprio produto pessoal? Nós podemos fornecer caixas e knobs de ajuste com todas as modificações necessárias para a montagem de seus componentes eletrônicos.
