Acessórios para Caixas
A1316240

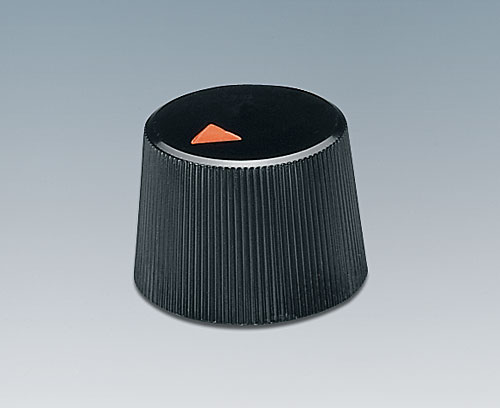

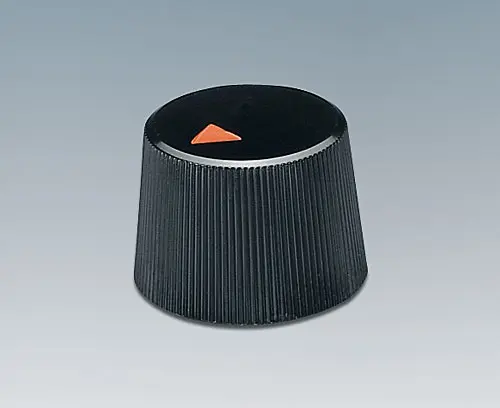

TUNING KNOB, with lateral screw fixing
Suitable for rotary potentiometer with round shaft ends. Red marking.
Supply1 tuning knob
Desenho PDF 2D
Visualização PDF 3D
Baixar arquivos 3D/2D
Baixar arquivos 3D/2D
Gerar seu Datasheet em PDF para A1316240
Por favor, selecione os detalhes do produto que você gostaria de incluir ao PDF.
Adicionar ao carrinho
Customising options for A1316240
What else do you need to create your own personal product? We can supply our enclosures and tuning knobs fully modified to suit your electronic components and design requirements. Please advise for anything else we can do for you.
- Dados técnicos
-
Desenho / Informações
- Purchasing Data
Diameter
16,4 mm
Height
12,3 mm
Bore hole
4 mm
Please take the dimensions from current parts. These are subject to material- and manufacturing-specific tolerances.
Drawings (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- PDF-File (without registration) 123 KB
- AutoCAD DWG-File 333 KB
- AutoCAD DXF-File 1 156 KB
- Visualização PDF 3D (Acrobat Reader) (gira o produto 360°, pode ocultar parte do desenho selecionado pelo mouse, acessórios...) 157 KB
3D-Models (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- 00027462.x_t 855 KB
- 00027462.step 1 873 KB
- 00027462.sat 2 547 KB
Weight/1 part
3,9 g
Customs tariff number
(OKW product)
(OKW product)
84879090
Country of manufacture
Taiwan
Serviço de customização: Podemos modificar nossos gabinetes para atender às suas necessidades específicas. Os gabinetes serão entregues totalmente finalizados e prontos para uso. Tudo o que você precisa fazer é instalar seu equipamento no interior. Veja as opções de customização para A1316240 e não se esqueça de solicitar uma cotação!
