Gabinetes SMART-PANEL

Smart-Panel

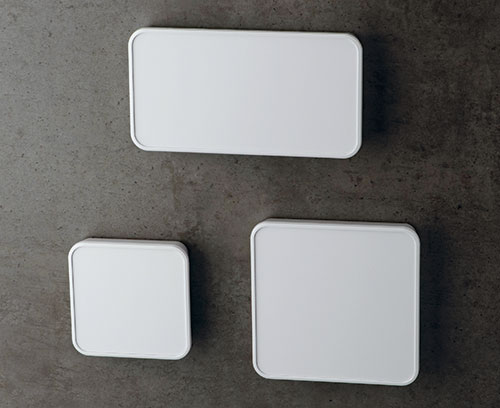

Gabinete de parede de aparência nobre para modernos centros de controle

Na série de gabinetes SMART-PANEL é possível integrar sistemas inteligentes para controle e monitoração de toda a tecnologia predial. A elegante óptica se encaixa perfeitamente nos modernos ambientes residenciais, comerciais e industriais.

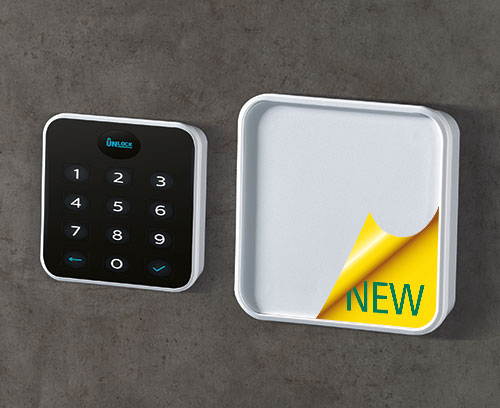

  • desenho enxuto em 2 tamanhos: quadrado 84 x 84 mm e retangular 155 x 84 mm

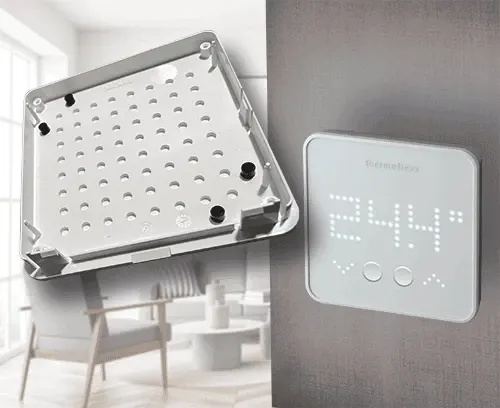

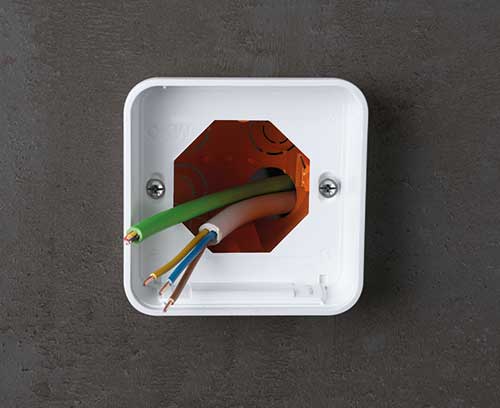

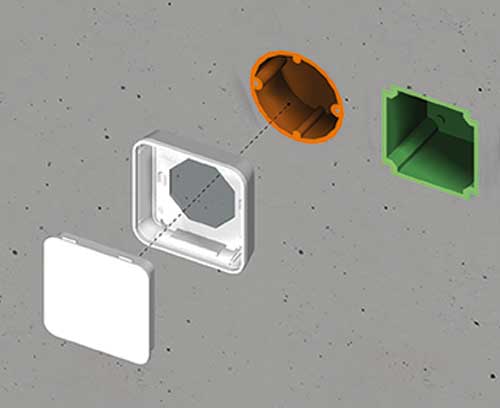

  • preparado para a montagem em tomadas usuais de embutir ou para paredes ocas com uma abertura de montagem máxima de 61 mm / tomadas para dispositivos duplos, bem como tomadas de instalação internacionais de maior porte até uma altura máxima 150 mm / largura 61 mm
  • visual excitante - a parte inferior é polida a alto brilho e a parte superior apresenta uma fina estrutura superficial
  • material V0 de alta qualidade ASA+PC-FR em branco sinalização (RAL 9016)

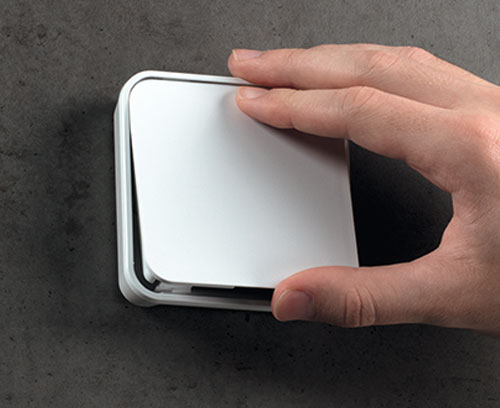

  • montagem racional e sem parafusos do gabinete mediante encaixe – apresenta grandes vantagens nos trabalhos de conexão posteriores a serem realizados no local
  • superfície plana e recuada destinada a conectores USB, conectores mini USB etc., bem como para a abertura dos gabinetes por meio de uma ferramenta de desmontagem separada (aos pares, como acessório)

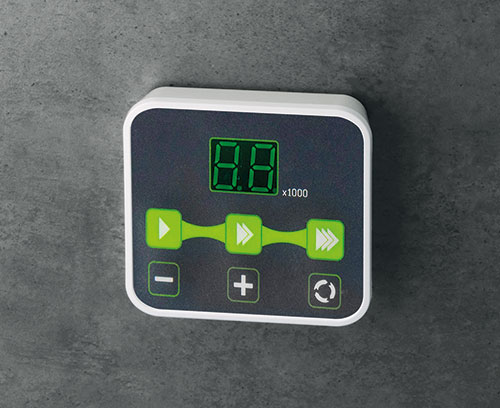

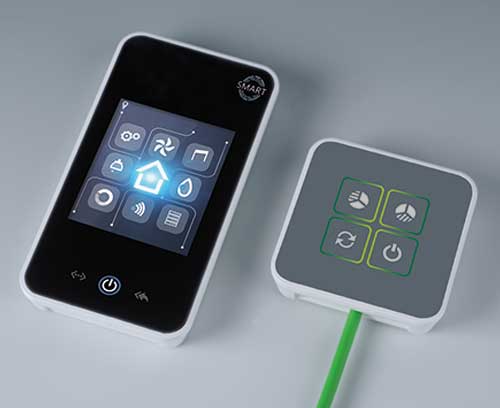

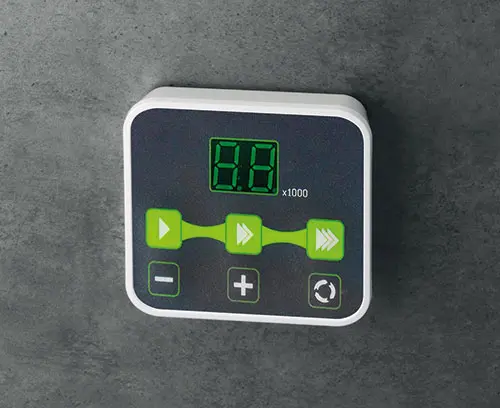

  • painel de operação aprofundado para a proteção de teclados de membrana, elementos de exibição/elementos de comando, displays táteis, entre outros.

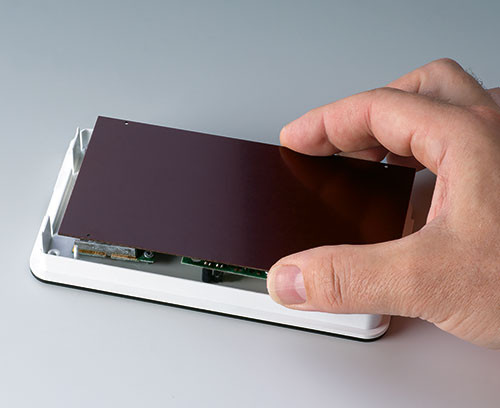

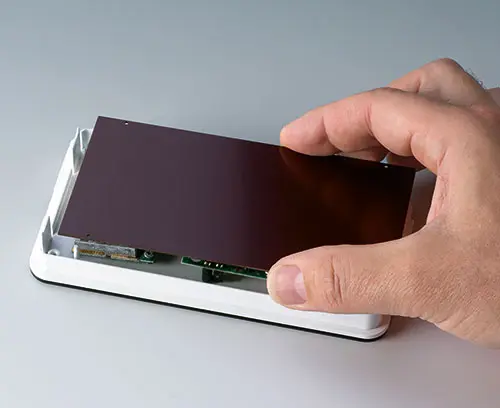

  • Montagem das peças na parte superior. Em caso de necessidade, a placa de papel endurecido com resina fenôlica (acessório) protege os elementos eletrônicos, situados abaixo, de danos durante a montagem/a assistência técnica

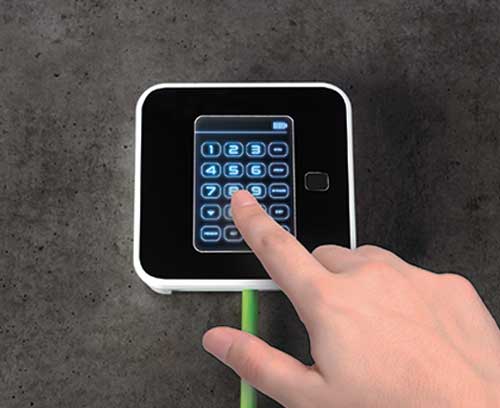

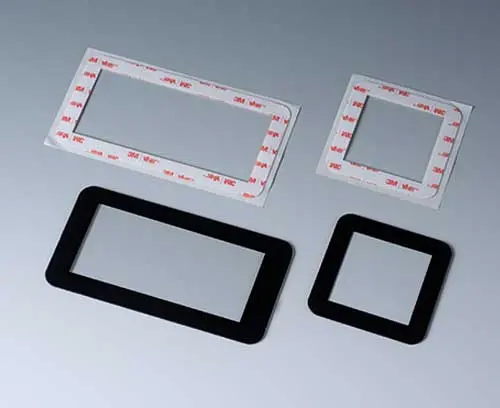

  • placa de vidro para aplicações de elevada qualidade contida na linha de acessórios, por ex. quando da utilização de displays etc. Impressão na parte traseira sob consulta

Designer statement

"Este painel é uma beleza!
Seu design intemporal atende às elevadas exigências das modernas áreas de habitação e de vida. A parte superior, o rosto do gabinete, situa-se no centro do arranjo, apenas uma estreita moldura envolve a interface do usuário, a base do gabinete assume um papel mais discreto.
A interação diferenciada das superfícies, brilhantes e finamente estruturadas, dos materiais utilizados, plástico e vidro, a elegância e precisão dos elementos de design mostrarão a qualidade do seu produto com o máximo de vantagens. E o produto pode ser montado de forma rápida, segura e invisível. Nada será revelado sobre a forma como este gabinete é aparafusado à parede, sem pontos de fixação, sem juntas."
Martin Nußberger, polyform Industrie Design

  • Video

Application fields

Ideal para aplicações eletrônicas estacionárias em interiores:

  • Tecnologia predial
  • SMART-HOME
  • IoT/IIoT
  • Office
  • Comunicações sem fios
  • Tecnologia de medição e regulação
  • Engenharia médica e técnica de laboratório, Health Care
  • Técnica de segurança
  • Navegue na Lista Completa
  • Acessórios
  • Customizadas
C6402107 SMART-PANEL S84

C6402107

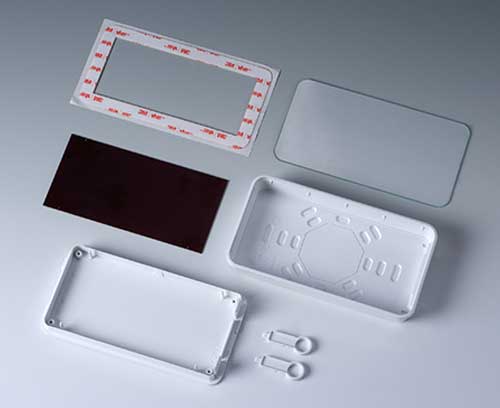

SMART-PANEL S84 Elegant two-part plastic enclosure with flat top part. Fastening pillars for PCBs and components in the top part. Bottom part with a series of pre-moulded cut-outs for assembly on standard flush-mounted/cavity wall boxes (machining required). Secure snap-in assembly of top and bottom parts. Rational assembly of the electronics. To open the enclosures easily and practically, we recommend that you use the opening tool set, which is available as an accessory. Recessed operating area protects a membrane keyboard or glass control panel. Resin hardboard protection plate, glass panel, adhesive foil and opening tool available as accessories. Due to the high-quality material (UL 94 V-0) and the elegant design, perfect for use in modern building services technology.

Supply Top and bottom parts

Fechar

C6402107

SMART-PANEL S84
Produto adicionado a sua lista
ASA+PC-FR (UL 94 V-0)
traffic white RAL 9016
84x84x21,3mm
IP 40
C6406107 SMART-PANEL E155

C6406107

SMART-PANEL E155 Elegant two-part plastic enclosure with flat top part. Fastening pillars for PCBs and components in the top part. Bottom part with a series of pre-moulded cut-outs for assembly on standard flush-mounted/cavity wall boxes (machining required). Secure snap-in assembly of top and bottom parts. Rational assembly of the electronics. To open the enclosures easily and practically, we recommend that you use the opening tool set, which is available as an accessory. Recessed operating area protects a membrane keyboard or glass control panel. Resin hardboard protection plate, glass panel, adhesive foil and opening tool available as accessories. Due to the high-quality material (UL 94 V-0) and the elegant design, perfect for use in modern building services technology.

Supply Top and bottom parts

Fechar

C6406107

SMART-PANEL E155
Produto adicionado a sua lista
ASA+PC-FR (UL 94 V-0)
traffic white RAL 9016
155x84x21,3mm
IP 40
A0325060 Self-tapping screw 2.5 x 6 mm (T8)

A0325060

Self-tapping screw 2.5 x 6 mm (T8) Self-tapping screw with T8 Torx drive. For fastening PCBs, boards and components as well as for assembling case.

Supply 1 self-tapping screw

Fechar

A0325060

Self-tapping screw 2.5 x 6 mm (T8)
Produto adicionado a sua lista
Stainless steel
A9210180 Anti-slide feet 10,1 x 1.8 mm

A9210180

Anti-slide feet 10,1 x 1.8 mm Rubber feet with self-adhesive foil facilitate a secure position.

Supply 2 rubber feet

Fechar

A9210180

Anti-slide feet 10,1 x 1.8 mm
Produto adicionado a sua lista
transparent
C6502010 Opening tool set

C6502010

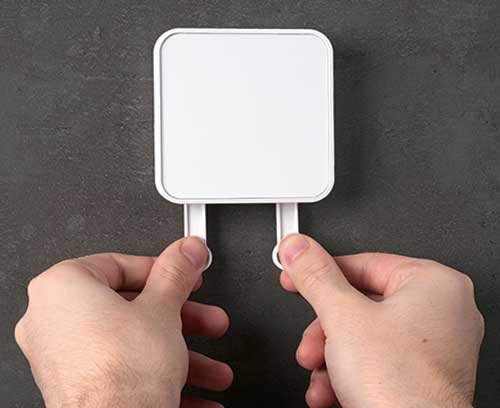

Opening tool set Special tool set for SMART-PANEL enclosures. The set includes two identical tools which are used to easily and reliably open the enclosures. We recommend using both opening tools together at the same time. The tools are moulded in plastic and have a specially designed tip allowing them to be used precisely in the narrow release apertures on the underside of the enclosure. The set is ideal for on-site service technicians allowing them to gently open sensitive electronic/electrical equipment when needed.

Supply 2 opening tools

Fechar

C6502010

Opening tool set
Produto adicionado a sua lista
ASA+PC-FR (UL 94 V-0)
traffic white RAL 9016
C6502011 Hardboard protection plate S84

C6502011

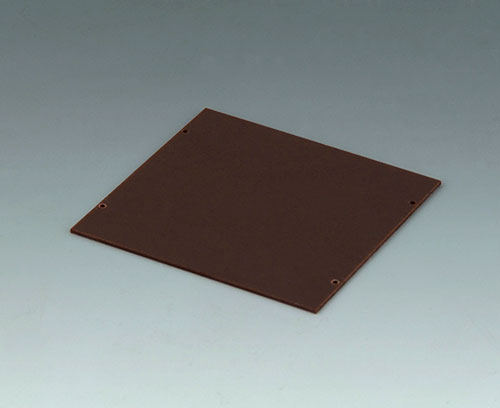

Hardboard protection plate S84 The phenolic resin hardboard protection plate is located on pillars in the top panel and, if necessary, can be hot-caulked or glued in place. The plate protects the underlying electronics from damage during installation and subsequent service activities.

Supply 1 hardboard plate

Fechar

C6502011

Hardboard protection plate S84
Produto adicionado a sua lista
65x67x1mm
C6502012 Adhesive foil S84

C6502012

Adhesive foil S84 For secure mounting of the glass panel on the top part.

Supply 1 adhesive foil

Fechar

C6502012

Adhesive foil S84
Produto adicionado a sua lista
C6502013 Glass panel S84

C6502013

Glass panel S84 Glass panel for premium high-quality applications e.g. touch-screens/displays. Can be glued into the recessed top part for a perfect fit (accessory adhesive foil available). Printing on the rear is possible on request, to match the visible display section and to cover the adhesive surface. The matt ground sides with chamfered edges round off the high-quality impression.

Supply 1 glass panel, chemically hardened

Fechar

C6502013

Glass panel S84
Produto adicionado a sua lista
Glass
clear
78,75x78,75x1,6mm
C6506011 Hardboard plate E155

C6506011

Hardboard plate E155 The phenolic resin hardboard protection plate is located on pillars in the top panel and, if necessary, can be hot-caulked or glued in place. The plate protects the underlying electronics from damage during installation and subsequent service activities..

Supply 1 hardboard plate

Fechar

C6506011

Hardboard plate E155
Produto adicionado a sua lista
136x67x1mm

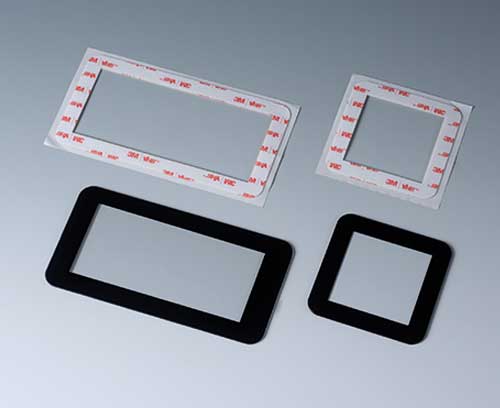

C6506012 Adhesive foil E155

C6506012

Adhesive foil E155 For secure mounting of the glass panel on the top part.

Supply 1 adhesive foil

Fechar

C6506012

Adhesive foil E155
Produto adicionado a sua lista
C6506013 Glass panel E155

C6506013

Glass panel E155 Glass panel for premium high-quality applications e.g. touch-screens/displays. Can be glued into the recessed top part for a perfect fit (accessory adhesive foil available). Printing on the rear is possible on request, to match the visible display section and to cover the adhesive surface. The matt ground sides with chamfered edges round off the high-quality impression.

Supply 1 glass panel, chemically hardened

Fechar

C6506013

Glass panel E155
Produto adicionado a sua lista
Glass
clear
149,75x78,75x1,6mm

Opções para customizadas Smart-Panel

O que você ainda precisa em seu próprio produto pessoal? Nós podemos fornecer caixas e knobs de ajuste com todas as modificações necessárias para a montagem de seus componentes eletrônicos.
