Acessórios para Caixas
A9446107

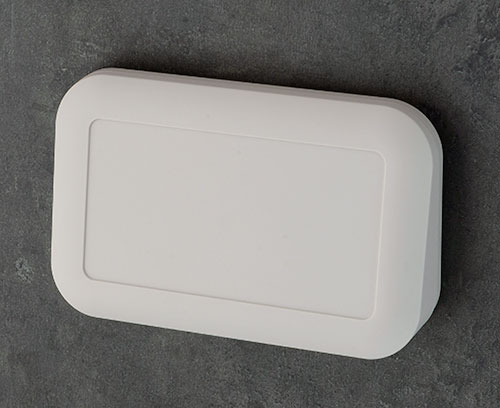

EVOTEC 150, Vers. III
2-part plastic enclosure with operating panel ergonomically inclined by 12°. Top part with recessed area for protecting a membrane keypad or decor foil. Robust design. Case assembled with Torx drive stainless steel screws. Seal for protection class IP 65 available as an accessory. Fastening pillars for PCBs and components in the top and bottom parts.
VersionTop part "Desktop", operating area recessed by 1 mm
SupplyTop and bottom parts, assembly kit incl. 4 self-adhesive rubber feet
Gerar seu Datasheet em PDF para A9446107
Por favor, selecione os detalhes do produto que você gostaria de incluir ao PDF.
Accessory "protection"
A9504030
Supply 1 seal
A9504030
Sealing 150Accessory "wall/holder"
B1300017
Supply 1 piece incl, assembly kit
B1300017
Fastening element for DIN-Railsoff-white RAL 9002
Accessory "screws"
A0305031
Supply 1 self-tapping screw
A0305031
Self-tapping screws 2.5 x 6 mm (PZ1)
A0325060
Supply 1 self-tapping screw
A0325060
Self-tapping screw 2.5 x 6 mm (T8)Necessary accessories: sealing,
Drawings (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- PDF-File (without registration) 225 KB
- AutoCAD DWG-File 472 KB
- AutoCAD DXF-File 1 495 KB
- Visualização PDF 3D (Acrobat Reader) (gira o produto 360°, pode ocultar parte do desenho selecionado pelo mouse, acessórios...) 432 KB
3D-Models (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- 00027265.x_t 3 588 KB
- 00027265.STEP 8 862 KB
- 00027265.SAT 8 940 KB
(OKW product)
Serviço de customização: Podemos modificar nossos gabinetes para atender às suas necessidades específicas. Os gabinetes serão entregues totalmente finalizados e prontos para uso. Tudo o que você precisa fazer é instalar seu equipamento no interior. Veja as opções de customização para A9446107 e não se esqueça de solicitar uma cotação!
