B6702102

RAILTEC C, 3 modules, Vers. II

Enclosure with 2 sides open for connection - for max. 2 terminal guards (accessories). Fast and simple locking capability onto DIN EN 60715 (TH35). Bottom part with fastening pillars. Vertical and horizontal guides for assembling the PCBs. Easy assembly through snap-in installation of the case parts. Terminal guards, frame, front panel, front lid convex see accessories.

Version

Front open, connection side with free through passage, with ventilations slots

Supply

1 bottom part, 2 clips, 1 top part

2D PDF Zobrazení
3D PDF Zobrazení
3D/2D ke stažení

Generovat PDF pro B6702102

Vyberte prosím podrobnosti o produktu, které chcete zahrnout do PDF.

Přidat do košíku Přidat do košíku Přidat do košíku
Produkt byl přidán do Vašeho košíku.
pokračovat v nákupu nebo otevřít můj košík

Accessory "wall/holder"

B6811542 Adapter

B6811542

Adapter Suitable for DIN EN 60715 (TH35), EN 60715 (G32) and EN 60715 (TH15).

Supply 1 piece

B6811542

Adapter
Produkt byl přidán do Vašeho košíku.

light grey

Accessory "terminals"

B6601222 Plug header, block 5.08

B6601222

Plug header, block 5.08 Male terminal block, 5.08. 5-pin.

Supply 1 piece

B6601222

Plug header, block 5.08
Produkt byl přidán do Vašeho košíku.
B6601223 Plug header, block 5.08

B6601223

Plug header, block 5.08 Female terminal block, 5.08. 5-pin.

Supply 1 piece

B6601223

Plug header, block 5.08
Produkt byl přidán do Vašeho košíku.
B6602222 Plug header, block 5.08

B6602222

Plug header, block 5.08 Male terminal block, 5.08. 9-pin.

Supply 1 piece

B6602222

Plug header, block 5.08
Produkt byl přidán do Vašeho košíku.
B6602223 Plug header, block 5.08

B6602223

Plug header, block 5.08 Female terminal block, 5.08. 9-pin.

Supply 1 piece

B6602223

Plug header, block 5.08
Produkt byl přidán do Vašeho košíku.
B6606222 Plug header, block 5.08

B6606222

Plug header, block 5.08 Male terminal block, 5.08. 2-pin.

Supply 1 piece

B6606222

Plug header, block 5.08
Produkt byl přidán do Vašeho košíku.
B6606223 Plug header, block 5.08

B6606223

Plug header, block 5.08 Female terminal block, 5.08. 2-pin.

Supply 1 piece

B6606223

Plug header, block 5.08
Produkt byl přidán do Vašeho košíku.
B6802650 Terminal block, block 5.08

B6802650

Terminal block, block 5.08 PCB terminal block, 5.08. 9-pin.

Supply 1 piece

B6802650

Terminal block, block 5.08
Produkt byl přidán do Vašeho košíku.

light grey

Accessory "terminal guards"

B6802111 Terminal guards, closed

B6802111

Terminal guards, closed Easy assembly through snap-in installation of the case parts.

Version Closed

Supply 1 piece

B6802111

Terminal guards, closed
Produkt byl přidán do Vašeho košíku.

light grey
B6802112 Terminal guards, perforated, 5.08

B6802112

Terminal guards, perforated, 5.08 Easy assembly through snap-in installation of the case parts.

Version 9 poles (designed to allow the use of terminals, block 5.08)

Supply 1 piece

B6802112

Terminal guards, perforated, 5.08
Produkt byl přidán do Vašeho košíku.

light grey
B6802113 Terminal guards, with holes, 5.08

B6802113

Terminal guards, with holes, 5.08 Easy assembly through snap-in installation of the case parts.

Version 9 poles (designed to allow the use of terminals, block 5.08)

Supply 1 piece

B6802113

Terminal guards, with holes, 5.08
Produkt byl přidán do Vašeho košíku.

light grey
B6802114 Terminal guards, with holes, 7.5 & 7.62

B6802114

Terminal guards, with holes, 7.5 & 7.62 Easy assembly through snap-in installation of the case parts.

Version 6 poles (designed to allow the use of terminals, block 7.5 & 7.62)

Supply 1 piece

B6802114

Terminal guards, with holes, 7.5 & 7.62
Produkt byl přidán do Vašeho košíku.

light grey
B6802115 Terminal guards, with holes, 10.16

B6802115

Terminal guards, with holes, 10.16 Easy assembly through snap-in installation of the case parts.

Version 5 poles (designed to allow the use of terminals, block 10.16)

Supply 1 piece

B6802115

Terminal guards, with holes, 10.16
Produkt byl přidán do Vašeho košíku.

light grey

Accessory

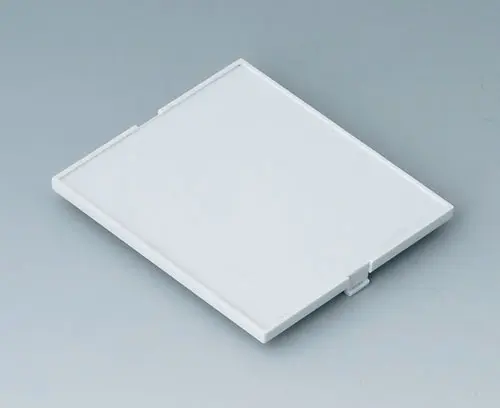

B6802100 Front panel, 3 modules

B6802100

Front panel, 3 modules Snap-in.

Supply 1 front panel

B6802100

Front panel, 3 modules
Produkt byl přidán do Vašeho košíku.

light grey
49x42mm

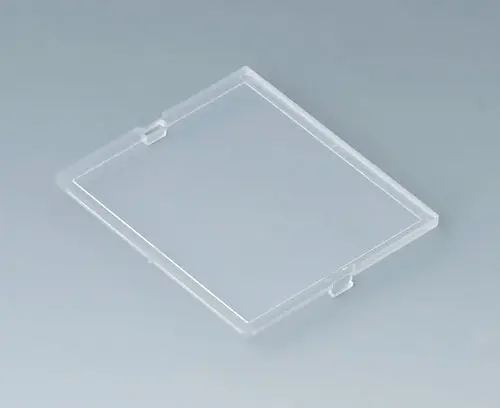

B6802200 Front panel, 3 modules

B6802200

Front panel, 3 modules Snap-in.

Supply 1 front panel

B6802200

Front panel, 3 modules
Produkt byl přidán do Vašeho košíku.

transparent
49x42mm

Customising options for B6702102

What else do you need to create your own personal product? We can supply our enclosures and tuning knobs fully modified to suit your electronic components and design requirements. Please advise for anything else we can do for you.

Materiál

Barva
Bottom and top part light grey,
Locking clip black/translucent
Standards
RoHS compliant
DIN EN 60715 TH35
REACH compliant
Šířka
53 mm
Výška
90 mm
Hloubka
58 mm
Please take the dimensions from current parts. These are subject to material- and manufacturing-specific tolerances.

Drawings (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)

3D-Models (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)

Miscellaneous information

Weight/1 part
40 g
Customs tariff number
(OKW product)
39269097
Country of manufacture
UK

Možnosti úprav: Zapouzdření můžeme upravit tak, aby vyhovovala Vašim specifickým požadavkům. Zapouzdření dodáme kompletně dokončená a připravená k použití. Už bude zbývat pouze instalace Vašich součástek nebo elektroniky. Prohlédněte si možnosti úprav pro B6702102 a nezapomeňte si vyžádat nabídku!
