DIN modulární skříňka
B6522102

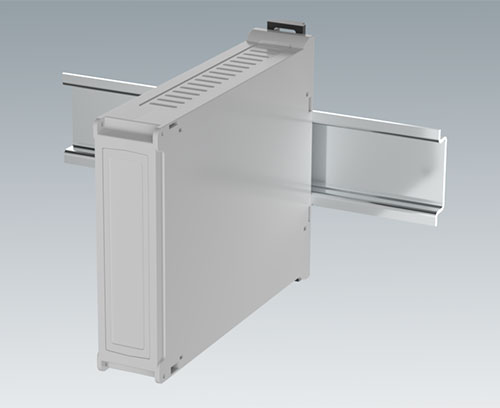

RAILTEC BP, M22, closed/with ventilation slots
DIN rail enclosure with pluggable side panels (1 side panel closed, 1 side panel with ventilation slots) and front panel. For plug headers max. 1 x 16-pin, 5.08, fixed or pluggable. Simple and quick assembly by locking onto DIN rails EN 60715 TH35. The panel version provides simple and flexible installation of the electronics as well as efficient, screwless case assembly.
Minimum order quantity: 10 pieces or multiples
1 side panel closed, 1 side panel with ventilation slots

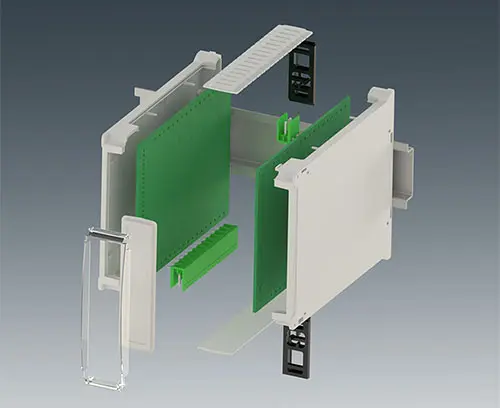

Supplyin packaging units of 10 cases (each enclosure consists of 2 case shells, 1 side panel closed, 1 side panel with ventilation slots, 1 front panel, 2 locking clips)
2D PDF Zobrazení
3D PDF Zobrazení
3D/2D ke stažení
3D/2D ke stažení
Generovat PDF pro B6522102
Vyberte prosím podrobnosti o produktu, které chcete zahrnout do PDF.
Přidat do košíku
Accessory "protection"
B6622101
Hinged cover
Hinged convex cover for RAILTEC BP, M22. Can be swivelled up or down. Protects electronics, interfaces and/or operating elements.
Minimum order quantity: 10 pieces or multiples
Minimum order quantity: 10 pieces or multiples
Supply in packaging units of 10 pieces
B6622101
Hinged coverProdukt byl přidán do Vašeho košíku.
Accessory "terminals"
B6600222
Plug header, block 5.08
Male terminal block, 5.08. 3-pin.
Supply 1 piece
B6600222
Plug header, block 5.08Produkt byl přidán do Vašeho košíku.
B6601222
Plug header, block 5.08
Male terminal block, 5.08. 5-pin.
Supply 1 piece
B6601222
Plug header, block 5.08Produkt byl přidán do Vašeho košíku.
B6602222
Plug header, block 5.08
Male terminal block, 5.08. 9-pin.
Supply 1 piece
B6602222
Plug header, block 5.08Produkt byl přidán do Vašeho košíku.
B6605222
Plug header, block 5.08
Male terminal block, 5.08. 13-pin.
Supply 1 piece
B6605222
Plug header, block 5.08Produkt byl přidán do Vašeho košíku.
B6606222
Plug header, block 5.08
Male terminal block, 5.08. 2-pin.
Supply 1 piece
B6606222
Plug header, block 5.08Produkt byl přidán do Vašeho košíku.
B6608222
Plug header, block 5.08
Male terminal block, 5.08. 6-pin.
Supply 1 piece
B6608222
Plug header, block 5.08Produkt byl přidán do Vašeho košíku.
Accessory
B6522801
Front panel
Front panel for RAILTEC BP, M22 as an accessory for replacement purposes.
Minimum order quantity: 10 pieces or multiples
Minimum order quantity: 10 pieces or multiples
Supply in packaging units of 10 pieces
B6522801
Front panelProdukt byl přidán do Vašeho košíku.
light grey RAL 7035
B6522811
Side panel closed
Side panel closed for RAILTEC BP, M22 as an accessory for replacement purposes.
Minimum order quantity: 10 pieces or multiples
Minimum order quantity: 10 pieces or multiples
Supply in packaging units of 10 pieces
B6522811
Side panel closedProdukt byl přidán do Vašeho košíku.
light grey RAL 7035
B6522821
Side panel with ventilation slots
Side panel with ventilation slots for RAILTEC BP, M22 as an accessory for replacement purposes.
Minimum order quantity: 10 pieces or multiples
Minimum order quantity: 10 pieces or multiples
Supply in packaging units of 10 pieces
B6522821
Side panel with ventilation slotsProdukt byl přidán do Vašeho košíku.
light grey RAL 7035
Customising options for B6522102
What else do you need to create your own personal product? We can supply our enclosures and tuning knobs fully modified to suit your electronic components and design requirements. Please advise for anything else we can do for you.
- Technická data
-
Nákresy / Info
- Kupní data
Šířka
95 mm
Výška
23 mm
Hloubka
113 mm
Pitch
5.08 mm
Please take the dimensions from current parts. These are subject to material- and manufacturing-specific tolerances.
Drawings (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- PDF-File (without registration) 203 KB
- AutoCAD DWG-File 519 KB
- AutoCAD DXF-File 2 008 KB
- 3D PDF (Acrobat Reader) (otočte produkt o 360°, zrušte zobrazení komponentů pro náhled z vnitřní strany…) 408 KB
3D-Models (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- 00029628.x_t 2 295 KB
- 00029628.STEP 3 116 KB
- 00029628.sat 3 927 KB
Weight/1 part
59 g
Customs tariff number
(OKW product)
(OKW product)
39269097
Country of manufacture
Denmark
Možnosti úprav: Zapouzdření můžeme upravit tak, aby vyhovovala Vašim specifickým požadavkům. Zapouzdření dodáme kompletně dokončená a připravená k použití. Už bude zbývat pouze instalace Vašich součástek nebo elektroniky. Prohlédněte si možnosti úprav pro B6522102 a nezapomeňte si vyžádat nabídku!
