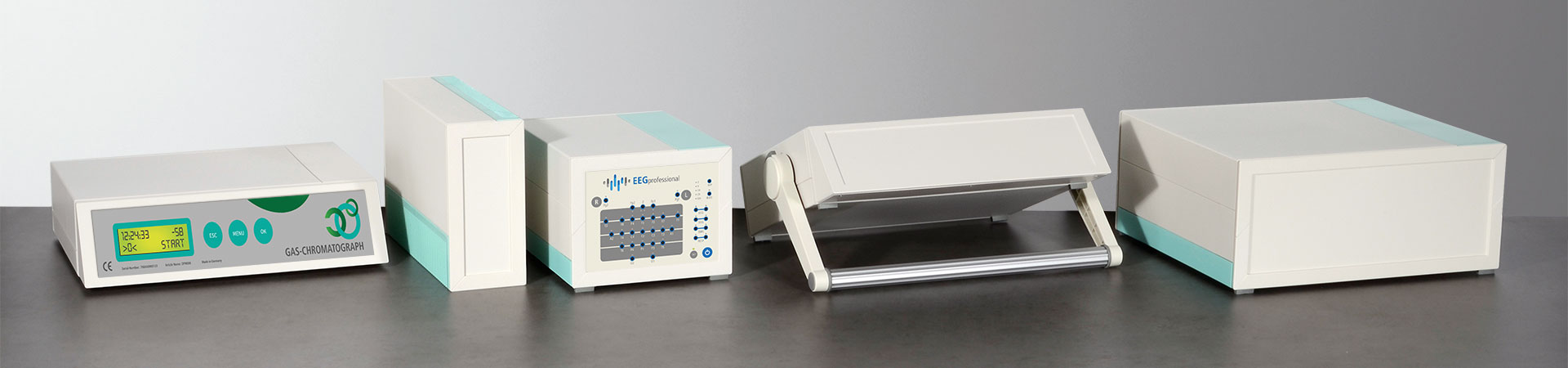

Meditec

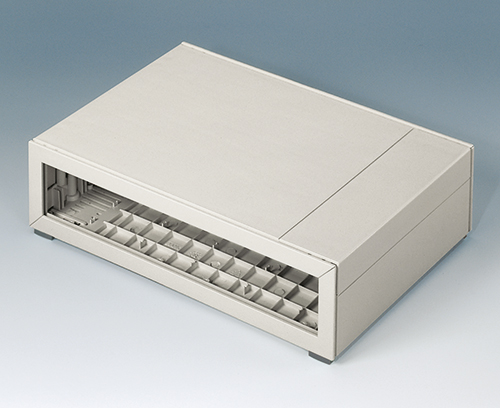

Velkoformátová plastová skříň

Přesvědčivé konstrukční vlastnosti charakterizují pouzdro z rodiny MEDITEC a tvoří základ pro odpovídající, velkoprostorové systémy zapouzdření funkčních stavebních skupin.

  • Elegantní a funkční design
  • Univerzální pro stůl, stěnu a mobilní aplikace
  • Vysoká stabilita díky mřížkovaným drážkám
  • Snadno instalovatelný design pouzdra

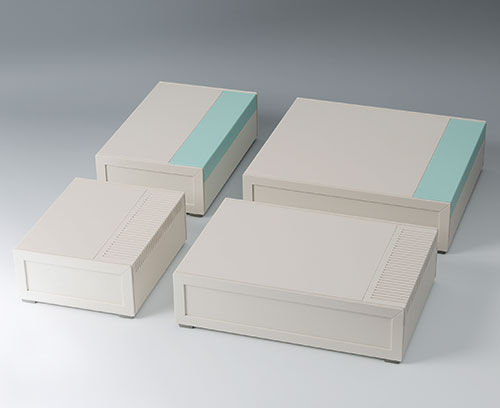

  • 4 velikosti, přizpůsobené EURO kartovým formátům jednoduché, dvojité a rozšířené

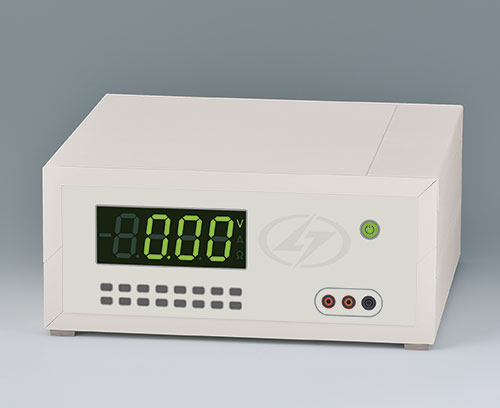

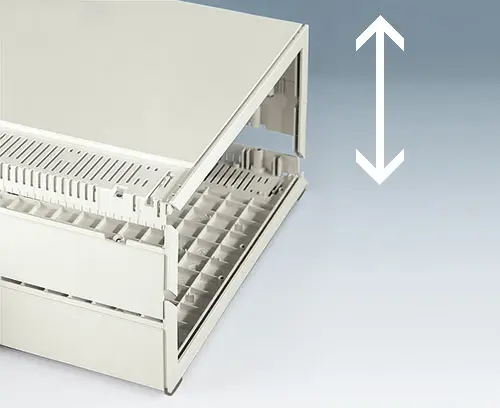

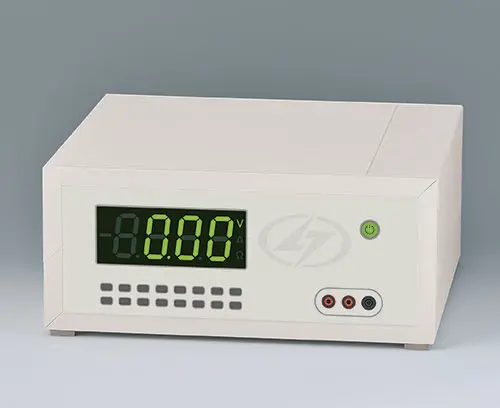

  • 2 standardní výšky, pro přídavné výšky lze pomocí konektoru namontovat dvě mezilehlé součásti
  • Ergonomicky nakloněný přední panel; při použití mezilehlé části přední panel optimálně uzavře otvor
  • Plastové přední / zadní panely s identickou kvalitou povrchu, efektivní pro stroj

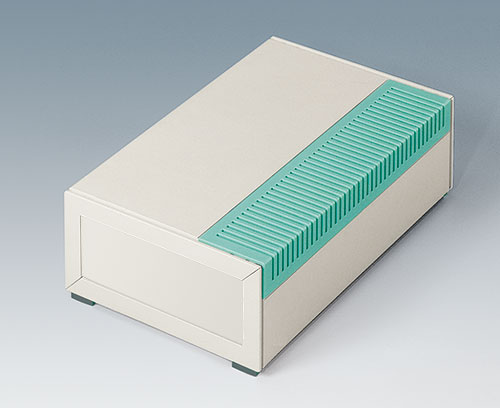

  • Posuvné panely bez ventilace; volitelně v barvách nebo lagunových barvách, individuální výběr barev na požádání
  • Nožky pouzdra jsou součástí dodávky pro bezpečné ustavení

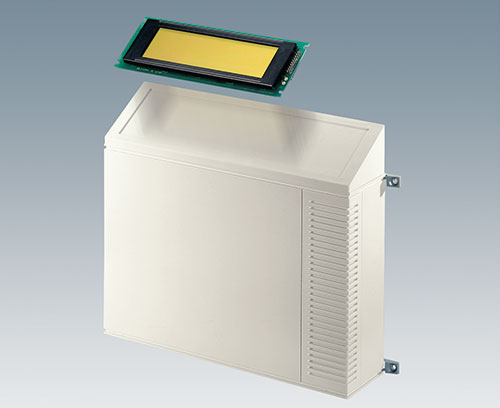

  • Racionální montáž na zeď s upevňovacími pásky

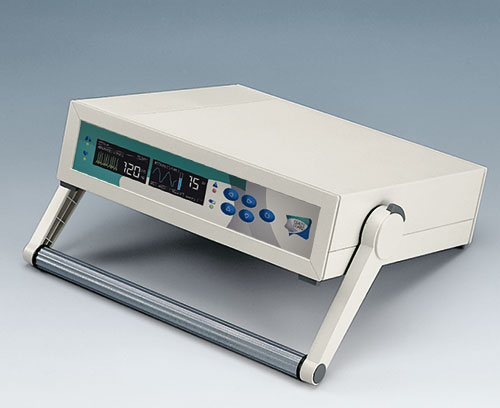

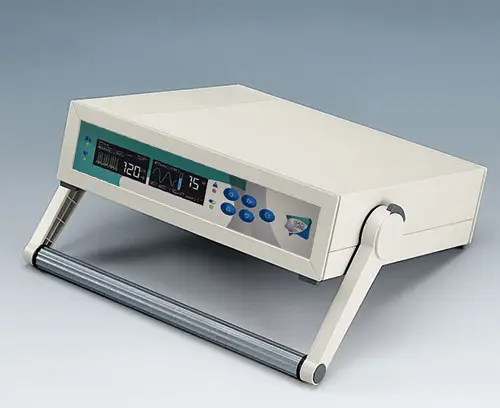

  • Verze s maldem; Používá se jako rukojeť pro přenášení, v případě potřeby utvoří nastavovací mechanismus v krocích po 30 ° uživateli příznivý pracovní úhel

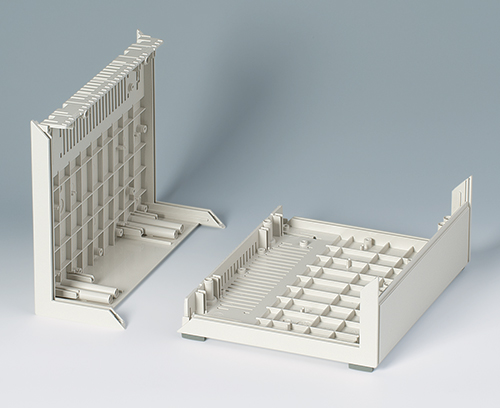

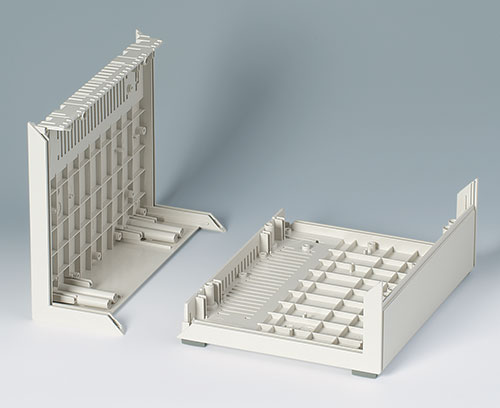

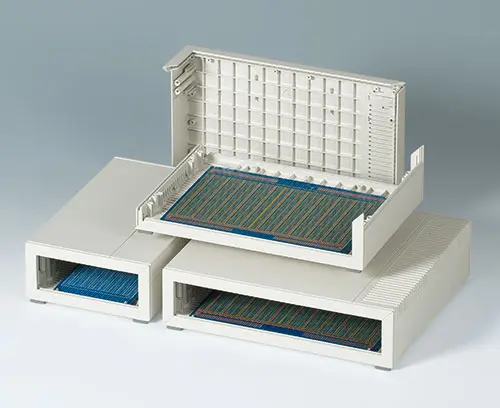

  • Upevňovací sloupky pro desky a komponenty
Generovat PDF

Obory aplikací

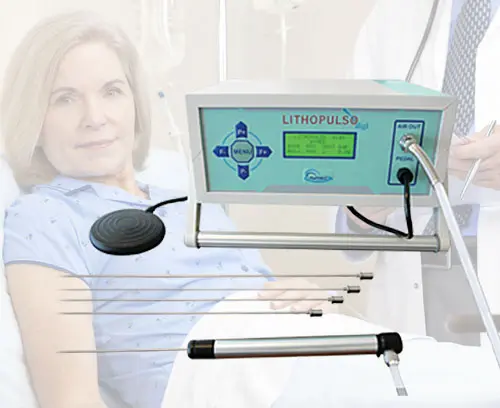

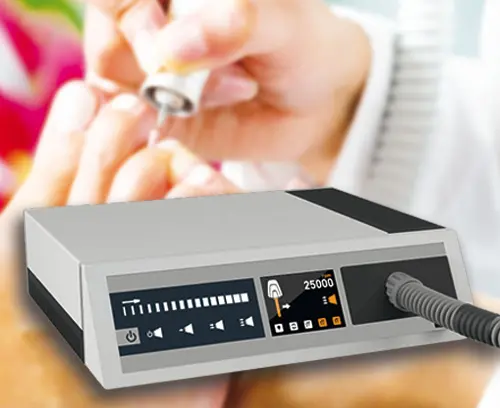

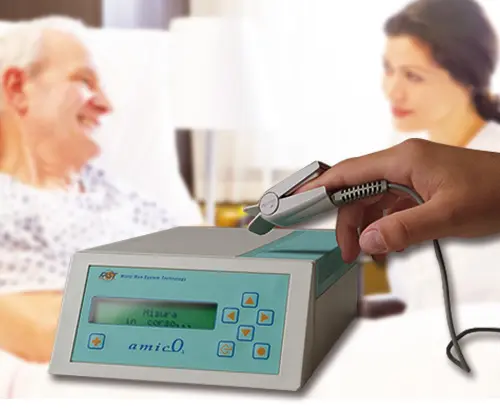

Lékařská a laboratorní technika, zdravotní péče, řízení procesů, měření a řízení, periferní zařízení, modemy a rozhraní, komunikační a síťové technologie, sběr dat, atd.

Vyberte požadovanou verzi / velikost a klikněte na „vybrat“.

A9199008 Set of screws

A9199008

Set of screws Screw kit for mounting PCBs. Diameter 2.5 x 6 mm, type PZ1.

Supply 4 screws

A9199008

Set of screws
Produkt byl přidán do Vašeho košíku.

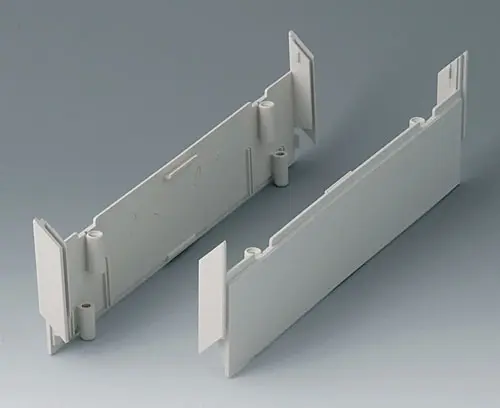

B2030007 Side panels 220, without holes

B2030007

Side panels 220, without holes Side panels without hole for 50 mm additional height. Suitable for Meditec D220/E220.

Supply 2 side panels, set of screws

B2030007

Side panels 220, without holes
Produkt byl přidán do Vašeho košíku.

off-white RAL 9002

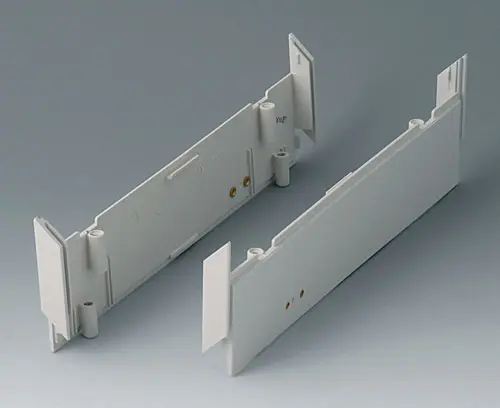

B2030107 Side panels 220, with holes for handle

B2030107

Side panels 220, with holes for handle Side panels with hole for 50 mm additional height. Suitable for Meditec D220/E220.

Supply 2 side panels, set of screws

B2030107

Side panels 220, with holes for handle
Produkt byl přidán do Vašeho košíku.

off-white RAL 9002

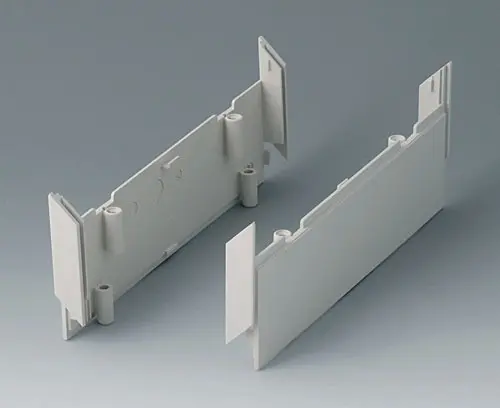

B2031007 Side panels 160, without holes

B2031007

Side panels 160, without holes Side panels without hole for 50 mm additional height. Suitable for Meditec D160/E160.

Supply 2 side panel, set of screws

B2031007

Side panels 160, without holes
Produkt byl přidán do Vašeho košíku.

off-white RAL 9002
B2031107 Side panels 160, with holes for handle

B2031107

Side panels 160, with holes for handle Side panels with hole for 50 mm additional height. Suitable for Meditec D160/E160.

Supply 2 side panel, set of screws

B2031107

Side panels 160, with holes for handle
Produkt byl přidán do Vašeho košíku.

off-white RAL 9002

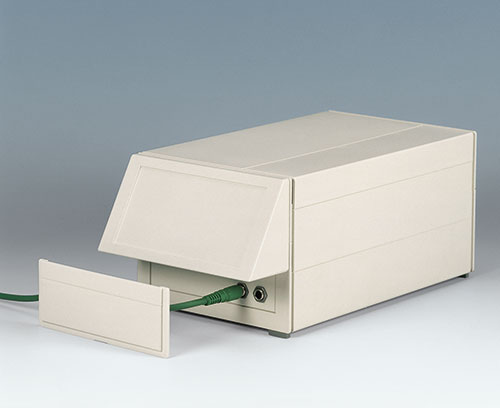

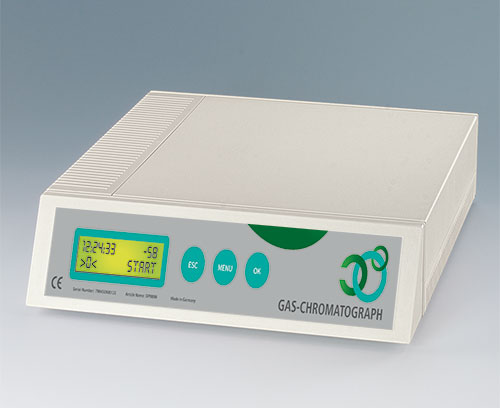

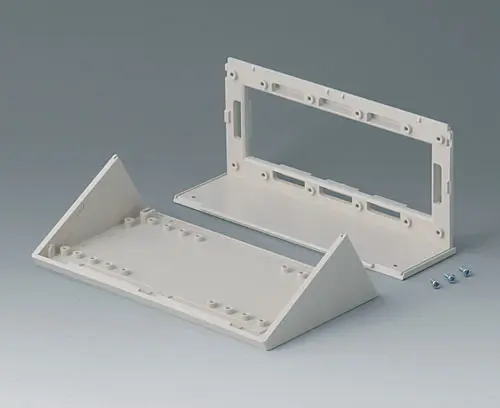

B2116007 Sloping control panel E

B2116007

Sloping control panel E Ergonomically sloped operation front. 2-part construction for easy access of components. Recessed area for membrane keyboards. Reading angle wall: 60°, desk top 30°.

Version E (for MEDITEC E160 or E220)

Supply 1 angle, 1 cover, assembly kit

B2116007

Sloping control panel E
Produkt byl přidán do Vašeho košíku.

off-white RAL 9002

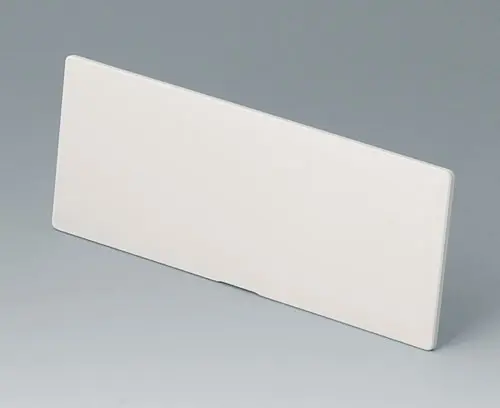

B2116307 Front / rear panel E, flat

B2116307

Front / rear panel E, flat For case without side panels.

Supply 1 front panel

B2116307

Front / rear panel E, flat
Produkt byl přidán do Vašeho košíku.

off-white RAL 9002
141,6x55,6x3mm

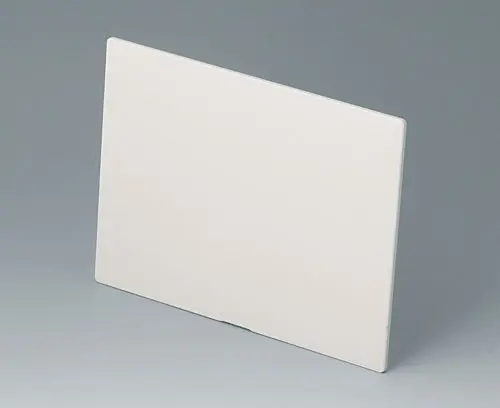

B2116407 Front / rear panel Z1

B2116407

Front / rear panel Z1 For cases with 1 side panel per side.

Supply 1 front panel Z1

B2116407

Front / rear panel Z1
Produkt byl přidán do Vašeho košíku.

off-white RAL 9002
141,6x105,6x3mm

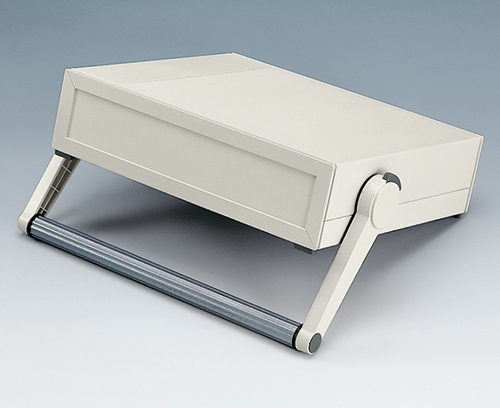

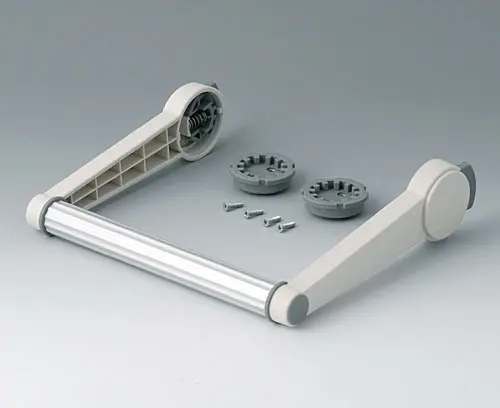

B2116507 Handle bar E

B2116507

Handle bar E For canting and carrying the unit. To be assembled from the outside. Strong ratchet with 30° indexing. For combination with side panel with hole for handle.

Supply 2 side arms, 1 al-profile, antislipping device, lid, assembly kit

B2116507

Handle bar E
Produkt byl přidán do Vašeho košíku.

off-white RAL 9002

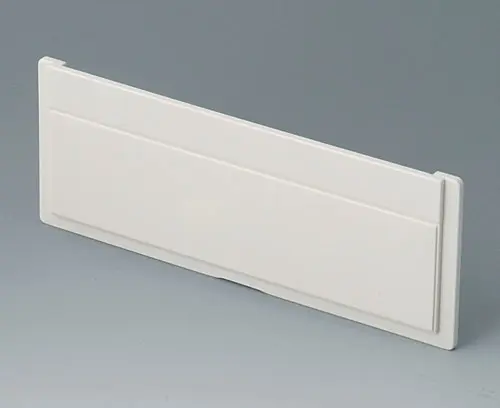

B2116707 Infill panel E

B2116707

Infill panel E When using the MEDITEC-cases with 1 intermediate part each right and left hand (case height = 124 mm) and operating front. The front cover locks the access to the case's inside; usable on top of or under the operaring front alternatively.

Version E

Supply 1 front cover (for locking)

B2116707

Infill panel E
Produkt byl přidán do Vašeho košíku.

off-white RAL 9002
142x55x5mm

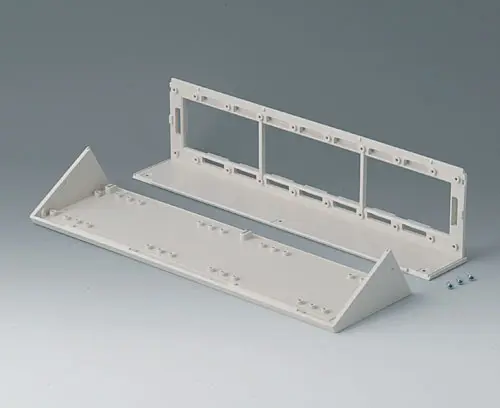

B2129007 Sloping control panel D

B2129007

Sloping control panel D Ergonomically sloped operation front. 2-part construction for easy access of components. Recessed area for membrane keyboards. Reading angle wall: 60°, desk top 30°.

Version D (for MEDITEC D160 or D220)

Supply 1 angle, 1 cover, assembly kit

B2129007

Sloping control panel D
Produkt byl přidán do Vašeho košíku.

off-white RAL 9002

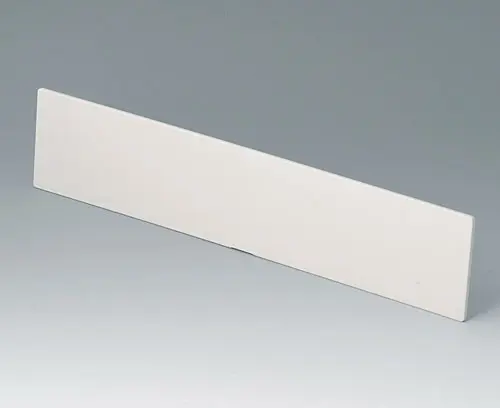

B2129307 Front / rear panel D, flat

B2129307

Front / rear panel D, flat For case without side panels.

Supply 1 front panel

B2129307

Front / rear panel D, flat
Produkt byl přidán do Vašeho košíku.

off-white RAL 9002
271,6x55,6x3mm

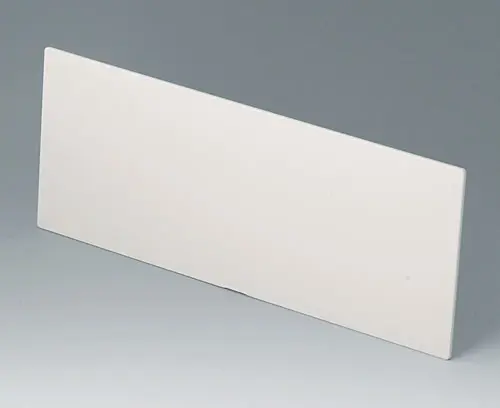

B2129407 Front / rear panel Z1

B2129407

Front / rear panel Z1 For cases with 1 side panel per side.

Supply 1 front panel Z1

B2129407

Front / rear panel Z1
Produkt byl přidán do Vašeho košíku.

off-white RAL 9002
271,6x105,6x3mm

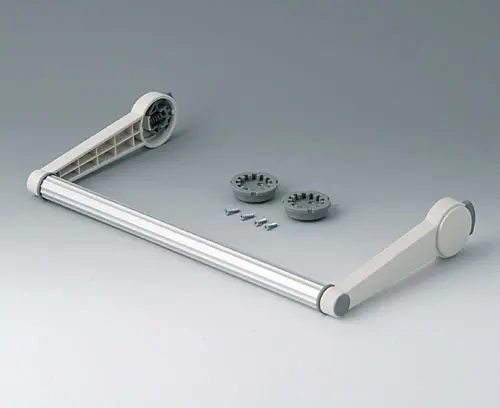

B2129507 Handle bar D

B2129507

Handle bar D For canting and carrying the unit. To be assembled from the outside. Strong ratchet with 30° indexing. For combination with side panel with hole for handle.

Supply 2 side arms, 1 Al-profile, antislipping device, lid, assembly kit

B2129507

Handle bar D
Produkt byl přidán do Vašeho košíku.

off-white RAL 9002

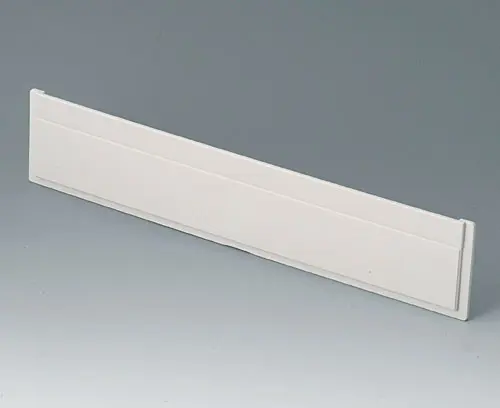

B2129707 Infill panel D

B2129707

Infill panel D When using the MEDITEC-cases with 1 intermediate part each right and left hand (case height = 124 mm) and operating front. The front cover locks the access to the case's inside; usable on top of or under the operaring front alternatively.

Version D

Supply 1 front cover (for locking)

B2129707

Infill panel D
Produkt byl přidán do Vašeho košíku.

off-white RAL 9002
272x55x5mm

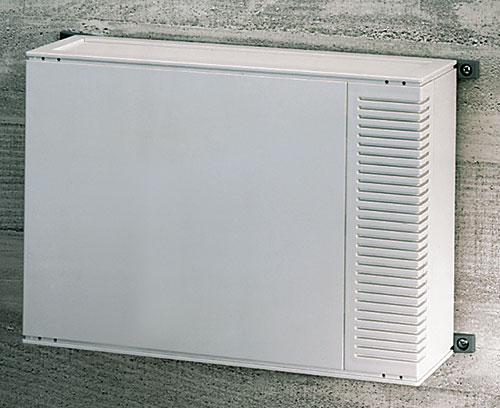

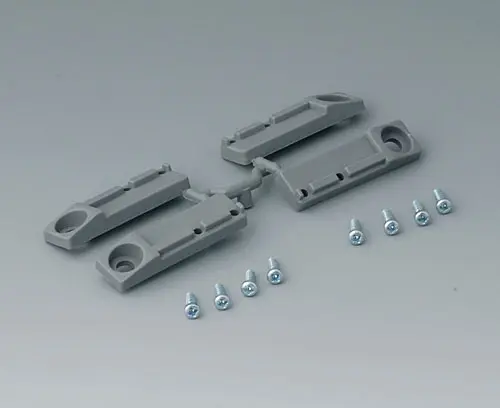

B2133012 Wall mounting brackets

B2133012

Wall mounting brackets Wall mounting brackets for simple external wall assembly.

Supply 4 Wall mounting brackets, screws

B2133012

Wall mounting brackets
Produkt byl přidán do Vašeho košíku.

volcano

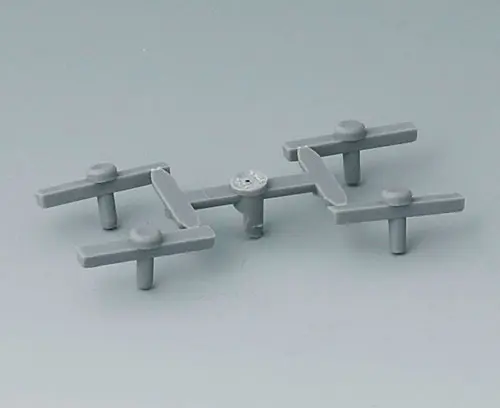

B2134012 Stacking elements

B2134012

Stacking elements Stacking elements for secure sandwiching several devices. Screwless fixing in pre-shaped receivers.

Supply 4 stacking elements

B2134012

Stacking elements
Produkt byl přidán do Vašeho košíku.

volcano
B2135017 Connectors

B2135017

Connectors For secure connection of 2 side panels. Screwless assembly, simply pin and lock.

Supply 4 connectors

B2135017

Connectors
Produkt byl přidán do Vašeho košíku.

off-white RAL 9002

Možnosti přizpůsobení pro Meditec

Co ještě potřebujete pro svůj vlastní velmi osobní produkt? Můžeme dodat zapouzdření a ladicí knoflíky se všemi nezbytnými úpravami pro montáž vašich elektronických součástek.
