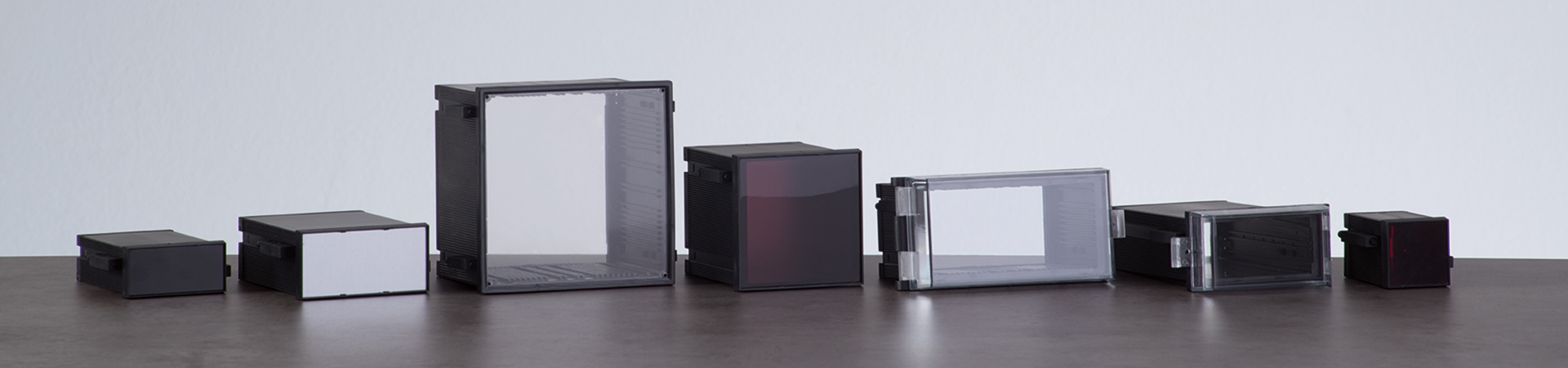

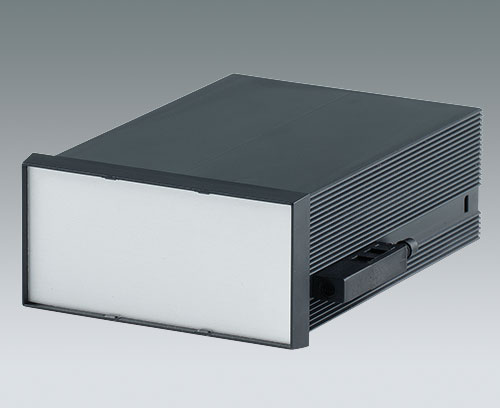

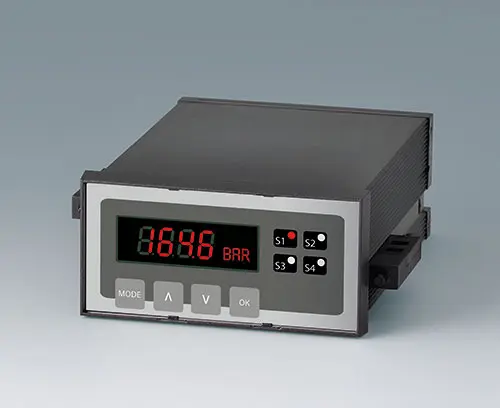

DIN-Modular Cases Typ A

DIN skříňky pro montáž na panel

jednoduchá bezšroubová montáž všech částí těla, DIN MODULAR CASE TYP A se liší od konvenčních systémů pro montáž dle DIN IEC 61554.

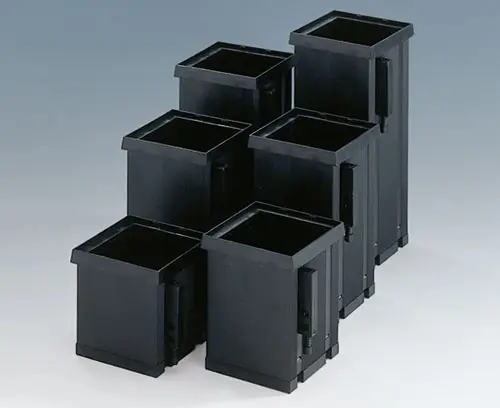

  • 7 standardních rozměrů 72 x 36, 48 x 48, 96 x 48, 72 x 72, 96 x 96*, 144 x 72* a 144 x 144 v různých hloubkách (*neodpovídají přesně DIN IEC 61554)
  • Materiál je v souladu s UL 94 V-0: samozhášivý a nárazuvzdorný; také splňuje vysoké mechanické a elektrické vlastnosti
  • Montážní desky upevněné zadním rámem

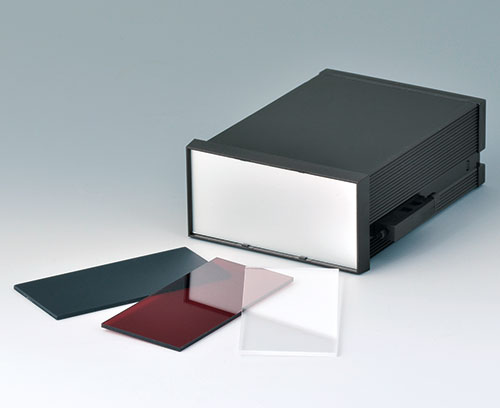

  • Široký sortiment předních a zadních panelů

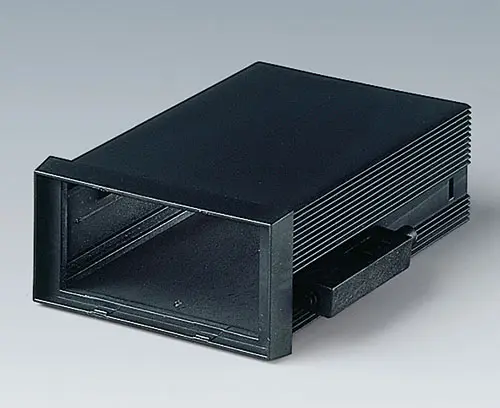

  • Upevňovací prvky pro montáž na panel již jsou součástí dodávky
  • Výhodný konstrukční princip s realizací flexibilních hloubek, které jsou přesně přizpůsobeny aplikaci

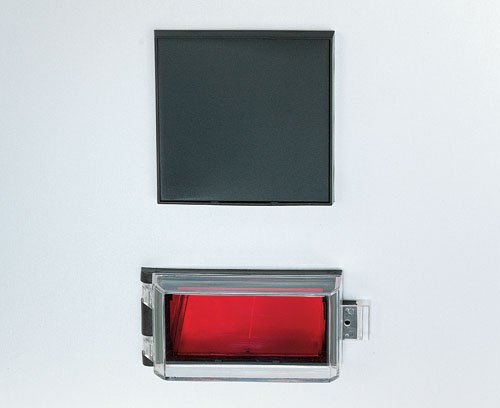

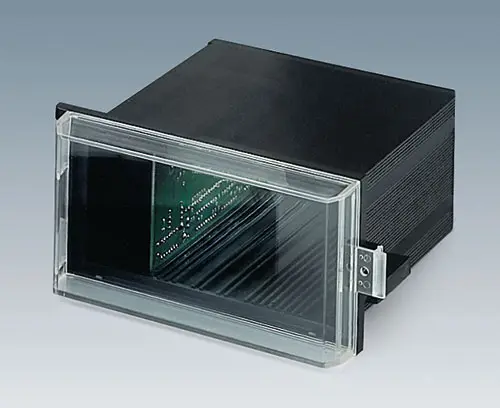

  • Průhledný ochranný kryt displejů a ovládacích prvků (velikosti 96 x 48 - 144 x 144)
  • Integrované vodicí lišty na 2 nebo 4 stranách pro desky apod.
  • Stupeň ochrany < IP 40
Generovat PDF

Obory aplikací

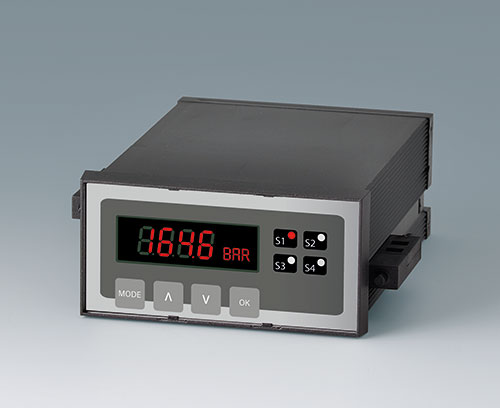

Univerzální použití. Zvláště vhodné pro aplikace v měřicí a řídicí technice.

Vyberte požadovanou verzi / velikost a klikněte na „vybrat“.

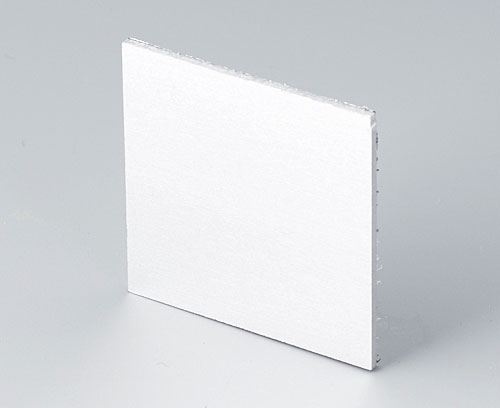

B6112111 Front panel

B6112111

Front panel Front panel for DIN-MODULAR CASE 48 x 48.

Supply 1 front panel

B6112111

Front panel
Produkt byl přidán do Vašeho košíku.

matt anodised
43,6x43,6x1,5mm
B6112112 Rear panel

B6112112

Rear panel Rear panel for DIN-MODULAR CASE 48 x 48.

Supply 1 rear panel

B6112112

Rear panel
Produkt byl přidán do Vašeho košíku.

matt anodised
42,2x29,6x1mm
B6112221 Front panel

B6112221

Front panel Front panel for DIN-MODULAR CASE 48 x 48.

Supply 1 front panel

B6112221

Front panel
Produkt byl přidán do Vašeho košíku.

black RAL 9005
43,7x43,7x2mm

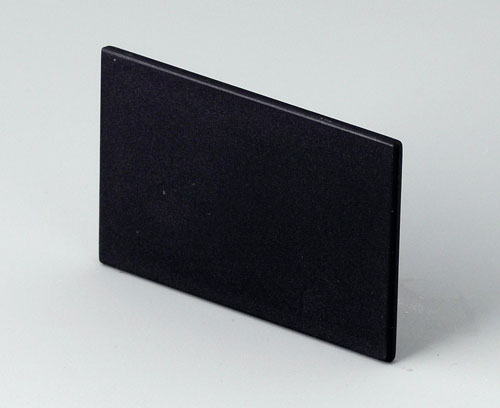

B6112222 Rear panel

B6112222

Rear panel Rear panel for DIN-MODULAR CASE 48 x 48.

Supply 1 rear panel

B6112222

Rear panel
Produkt byl přidán do Vašeho košíku.

black RAL 9005
42,3x29,6x1,8mm

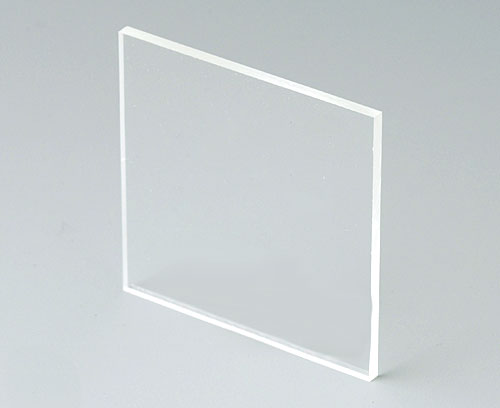

B6112331 Front panel

B6112331

Front panel Front panel for DIN-MODULAR CASE 48 x 48.

Supply 1 front panel

B6112331

Front panel
Produkt byl přidán do Vašeho košíku.

transparent
43,6x43,6x2mm

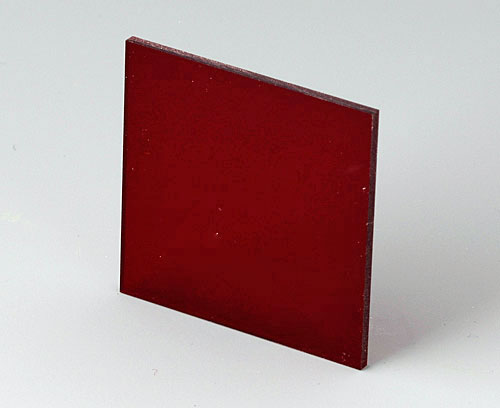

B6112341 Front panel

B6112341

Front panel Front panel for DIN-MODULAR CASE 48 x 48.

Supply 1 front panel

B6112341

Front panel
Produkt byl přidán do Vašeho košíku.

red transparent
43,6x43,6x2mm
B6121111 Front panel

B6121111

Front panel Front panel for DIN-MODULAR CASE 72 x 36.

Supply 1 front panel

B6121111

Front panel
Produkt byl přidán do Vašeho košíku.

matt anodised
67,7x31,6x1,5mm
B6121112 Rear panel

B6121112

Rear panel Rear panel for DIN-MODULAR CASE 72 x 36.

Supply 1 rear panel

B6121112

Rear panel
Produkt byl přidán do Vašeho košíku.

matt anodised
57,6x28,6x1mm
B6121221 Front panel

B6121221

Front panel Front panel for DIN-MODULAR CASE 72 x 36.

Supply 1 front panel

B6121221

Front panel
Produkt byl přidán do Vašeho košíku.

black RAL 9005
67,8x31,7x2mm

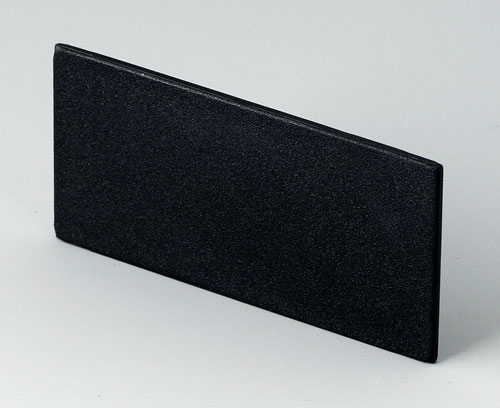

B6121222 Rear panel

B6121222

Rear panel Rear panel for DIN-MODULAR CASE 72 x 36.

Supply 1 rear panel

B6121222

Rear panel
Produkt byl přidán do Vašeho košíku.

black RAL 9005
57,6x28,7x1,5mm

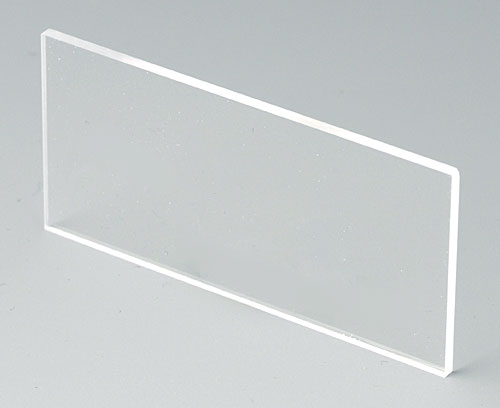

B6121331 Front panel

B6121331

Front panel Front panel for DIN-MODULAR CASE 72 x 36.

Supply 1 front panel

B6121331

Front panel
Produkt byl přidán do Vašeho košíku.

transparent
67,7x31,6x2mm

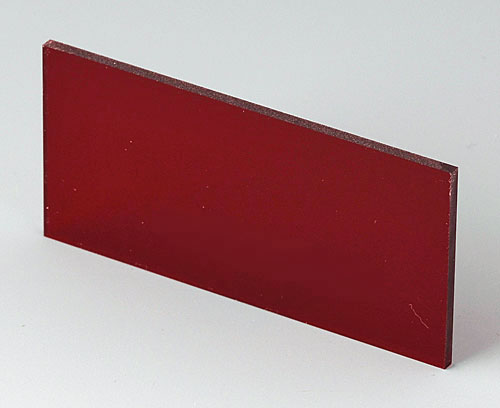

B6121341 Front panel

B6121341

Front panel Front panel for DIN-MODULAR CASE 72 x 36.

Supply 1 front panel

B6121341

Front panel
Produkt byl přidán do Vašeho košíku.

red transparent
67,7x31,6x2mm
B6123111 Front panel

B6123111

Front panel Front panel for DIN-MODULAR CASE 72 x 72.

Supply 1 front panel

B6123111

Front panel
Produkt byl přidán do Vašeho košíku.

matt anodised
67,5x67,5x1,5mm

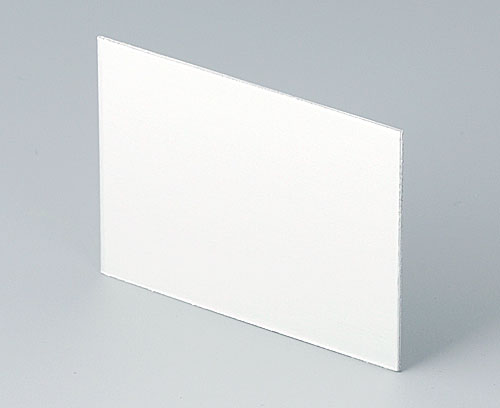

B6123112 Rear panel

B6123112

Rear panel Rear panel for DIN-MODULAR CASE 72 x 72.

Supply 1 rear panel

B6123112

Rear panel
Produkt byl přidán do Vašeho košíku.

matt anodised
63,7x49,1x1mm

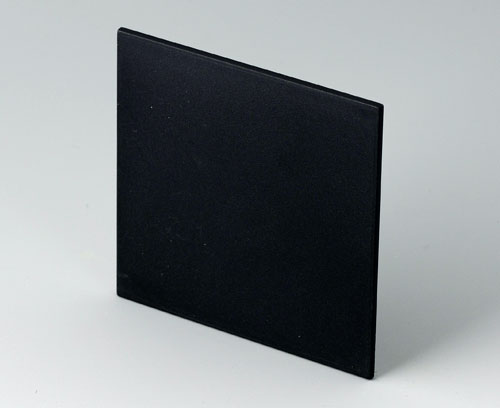

B6123221 Front panel

B6123221

Front panel Front panel for DIN-MODULAR CASE 72 x 72.

Supply 1 front panel

B6123221

Front panel
Produkt byl přidán do Vašeho košíku.

black RAL 9005
67,6x67,6x2mm
B6123222 Rear panel

B6123222

Rear panel Rear panel for DIN-MODULAR CASE 72 x 72.

Supply 1 rear panel

B6123222

Rear panel
Produkt byl přidán do Vašeho košíku.

black RAL 9005
63,8x49,2x1,7mm

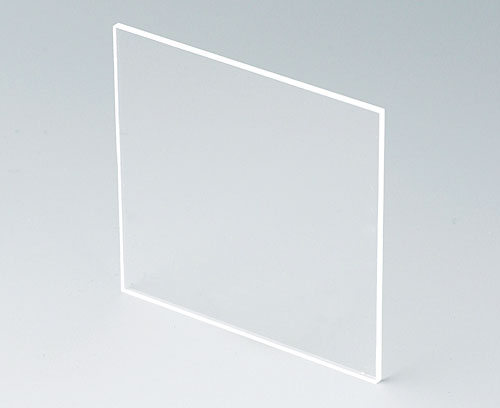

B6123331 Front panel

B6123331

Front panel Front panel for DIN-MODULAR CASE 72 x 72.

Supply 1 front panel

B6123331

Front panel
Produkt byl přidán do Vašeho košíku.

transparent
67,5x67,5x2mm
B6123341 Front panel

B6123341

Front panel Front panel for DIN-MODULAR CASE 72 x 72.

Supply 1 front panel

B6123341

Front panel
Produkt byl přidán do Vašeho košíku.

red transparent
67,5x67,5x2mm

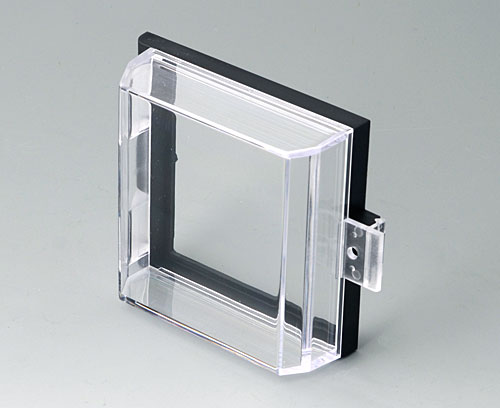

B6123533 Protection cover

B6123533

Protection cover Protection cover for DIN-MODULAR CASE 72 x 72.

Supply 1 protection cover

B6123533

Protection cover
Produkt byl přidán do Vašeho košíku.

transparent

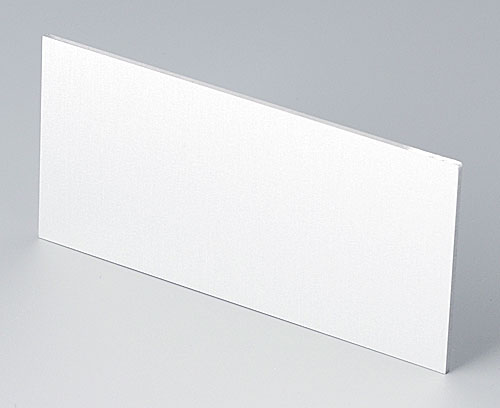

B6132111 Front panel

B6132111

Front panel Front panel for DIN-MODULAR CASE 96 x 48.

Supply 1 front panel

B6132111

Front panel
Produkt byl přidán do Vašeho košíku.

matt anodised
91,5x43,4x1,5mm
B6132112 Rear panel

B6132112

Rear panel Rear panel for DIN-MODULAR CASE 96 x 48.

Supply 1 rear panel

B6132112

Rear panel
Produkt byl přidán do Vašeho košíku.

matt anodised
73,5x39,6x1mm
B6132221 Front panel

B6132221

Front panel Front panel for DIN-MODULAR CASE 96 x 48.

Supply 1 front panel

B6132221

Front panel
Produkt byl přidán do Vašeho košíku.

black RAL 9005
91,6x43,5x2mm

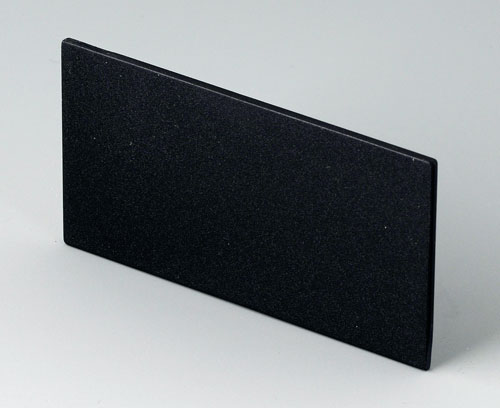

B6132222 Rear panel

B6132222

Rear panel Rear panel for DIN-MODULAR CASE 96 x 48.

Supply 1 rear panel

B6132222

Rear panel
Produkt byl přidán do Vašeho košíku.

black RAL 9005
73,6x39,75x1,7mm

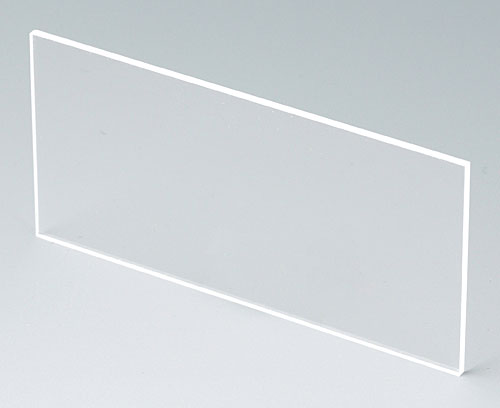

B6132331 Front panel

B6132331

Front panel Front panel for DIN-MODULAR CASE 96 x 48.

Supply 1 front panel

B6132331

Front panel
Produkt byl přidán do Vašeho košíku.

transparent
91,5x43,4x2mm

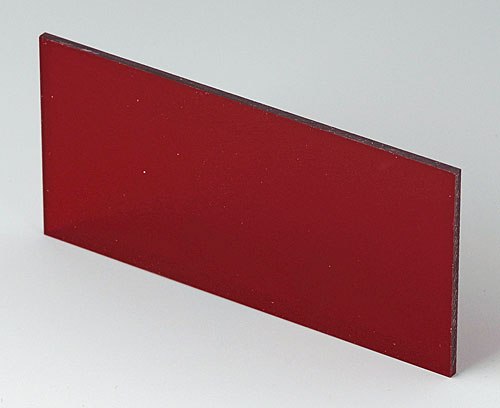

B6132341 Front panel

B6132341

Front panel Front panel for DIN-MODULAR CASE 96 x 48.

Supply 1 front panel

B6132341

Front panel
Produkt byl přidán do Vašeho košíku.

red transparent
91,5x43,4x2mm

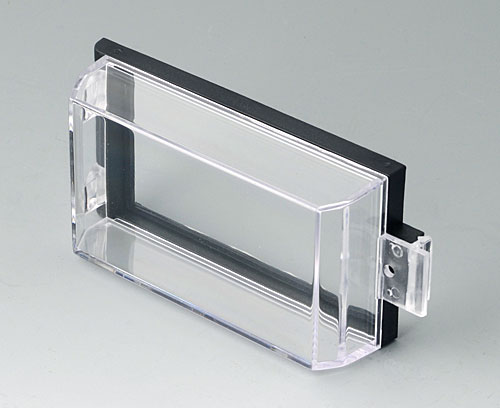

B6132533 Protection cover

B6132533

Protection cover Protection cover for DIN-MODULAR CASE 96 x 48.

Supply 1 protection cover

B6132533

Protection cover
Produkt byl přidán do Vašeho košíku.

transparent
B6134111 Front panel

B6134111

Front panel Front panel for DIN-MODULAR CASE 96 x 96.

Supply 1 front panel

B6134111

Front panel
Produkt byl přidán do Vašeho košíku.

matt anodised
90,6x90,6x1,5mm
B6134112 Rear panel

B6134112

Rear panel Rear panel for DIN-MODULAR CASE 96 x 96.

Supply 1 rear panel

B6134112

Rear panel
Produkt byl přidán do Vašeho košíku.

matt anodised
86,7x71,7x1,5mm
B6134221 Front panel

B6134221

Front panel Front panel for DIN-MODULAR CASE 96 x 96.

Supply 1 front panel

B6134221

Front panel
Produkt byl přidán do Vašeho košíku.

black RAL 9005
90,7x90,7x2mm
B6134222 Rear panel

B6134222

Rear panel Rear panel for DIN-MODULAR CASE 96 x 96.

Supply 1 rear panel

B6134222

Rear panel
Produkt byl přidán do Vašeho košíku.

black RAL 9005
86,8x71,8x1,7mm
B6134331 Front panel

B6134331

Front panel Front panel for DIN-MODULAR CASE 96 x 96.

Supply 1 front panel

B6134331

Front panel
Produkt byl přidán do Vašeho košíku.

transparent
90,6x90,6x2,2mm
B6134341 Front panel

B6134341

Front panel Front panel for DIN-MODULAR CASE 96 x 96.

Supply 1 front panel

B6134341

Front panel
Produkt byl přidán do Vašeho košíku.

red transparent
90,6x90,6x2mm
B6134533 Protection cover

B6134533

Protection cover Protection cover for DIN-MODULAR CASE 96 x 96.

Supply 1 protection cover

B6134533

Protection cover
Produkt byl přidán do Vašeho košíku.

transparent
B6143111 Front panel

B6143111

Front panel Front panel for DIN-MODULAR CASE 144 x 72.

Supply 1 front panel

B6143111

Front panel
Produkt byl přidán do Vašeho košíku.

matt anodised
139,2x67,3x1,5mm

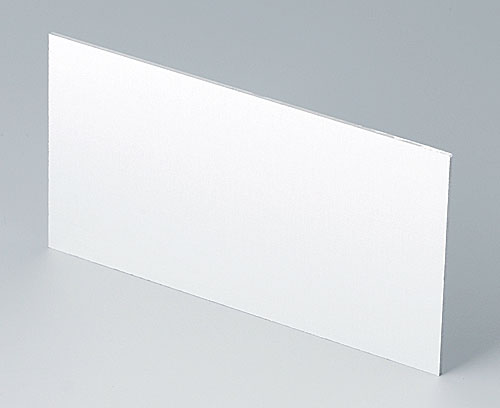

B6143112 Rear panel

B6143112

Rear panel Rear panel for DIN-MODULAR CASE 144 x 72.

Supply 1 rear panel

B6143112

Rear panel
Produkt byl přidán do Vašeho košíku.

matt anodised
118,9x62,6x1,5mm
B6143221 Front panel

B6143221

Front panel Front panel for DIN-MODULAR CASE 144 x 72.

Supply 1 front panel

B6143221

Front panel
Produkt byl přidán do Vašeho košíku.

black RAL 9005
139,3x67,5x2mm
B6143222 Rear panel

B6143222

Rear panel Rear panel for DIN-MODULAR CASE 144 x 72.

Supply 1 rear panel

B6143222

Rear panel
Produkt byl přidán do Vašeho košíku.

black RAL 9005
119,1x62,7x2mm

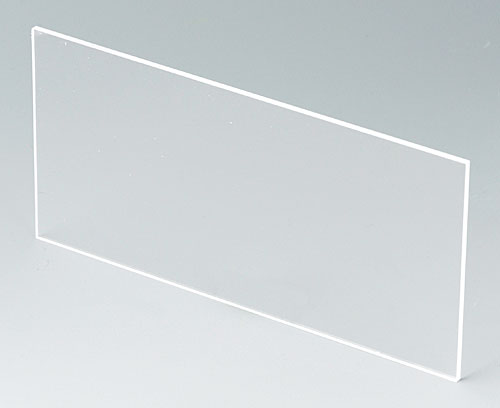

B6143331 Front panel

B6143331

Front panel Front panel for DIN-MODULAR CASE 144 x 72.

Supply 1 front panel

B6143331

Front panel
Produkt byl přidán do Vašeho košíku.

transparent
139,2x67,3x2mm

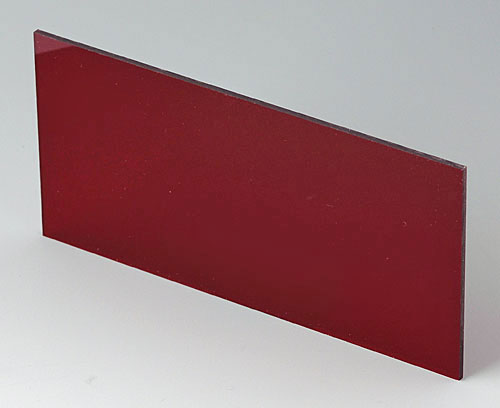

B6143341 Front panel

B6143341

Front panel Front panel for DIN-MODULAR CASE 144 x 72.

Supply 1 front panel

B6143341

Front panel
Produkt byl přidán do Vašeho košíku.

red transparent
139,2x67,3x2mm
B6143533 Protection cover

B6143533

Protection cover Protection cover for DIN-MODULAR CASE 144 x 72.

Supply 1 protection cover

B6143533

Protection cover
Produkt byl přidán do Vašeho košíku.

transparent
B6145111 Front panel

B6145111

Front panel Front panel for DIN-MODULAR CASE 144 x 144.

Supply 1 front panel, 4 screws

B6145111

Front panel
Produkt byl přidán do Vašeho košíku.

matt anodised
138x138x1,5mm

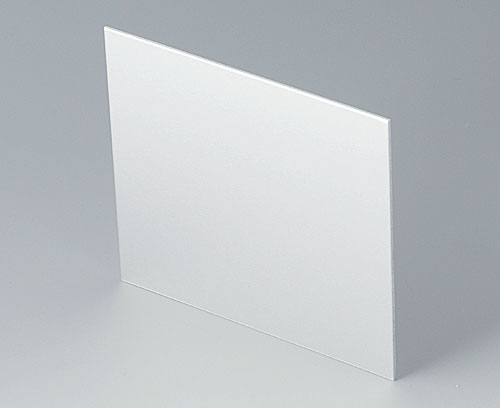

B6145112 Rear panel

B6145112

Rear panel Rear panel for DIN-MODULAR CASE 144 x 144.

Supply 1 rear panel

B6145112

Rear panel
Produkt byl přidán do Vašeho košíku.

matt anodised
131,3x118,6x1,5mm
B6145331 Front panel

B6145331

Front panel Front panel for DIN-MODULAR CASE 144 x 144.

Supply 1 front panel, 4 screws

B6145331

Front panel
Produkt byl přidán do Vašeho košíku.

transparent
138x138x3mm
B6145341 Front panel

B6145341

Front panel Front panel for DIN-MODULAR CASE 144 x 144.

Supply 1 front panel, 4 screws

B6145341

Front panel
Produkt byl přidán do Vašeho košíku.

red transparent
138x138x3mm
B6145533 Protection cover

B6145533

Protection cover Protection cover for DIN-MODULAR CASE 144 x 144.

Supply 1 protection cover, 1 sealing kit

B6145533

Protection cover
Produkt byl přidán do Vašeho košíku.

transparent

Možnosti přizpůsobení pro DIN-Modular Cases Typ A

Co ještě potřebujete pro svůj vlastní velmi osobní produkt? Můžeme dodat zapouzdření a ladicí knoflíky se všemi nezbytnými úpravami pro montáž vašich elektronických součástek.
