Star-Knobs

Moderní osvětlené knoflíky

Knoflíky OKW STAR-KNOBS jsou navrženy jako ovládací prvky s rotační funkcí as příslušným otočným enkodérem, také s funkcemi jog pro rozhraní poháněná menu. Pouze jedním tlačítkem můžete ovládat tolik funkcí. Volitelné osvětlení dodává impozantní důraz na moderní konstrukci zařízení.

  • Inovativní knoflíkový design, který je k dispozici jako vestavěná nebo povrchová verze

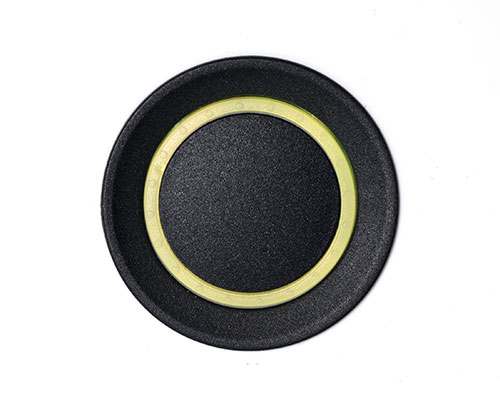

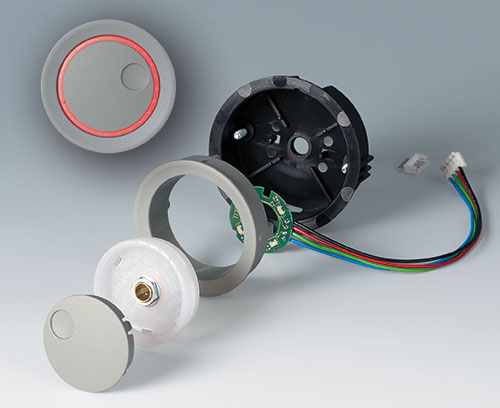

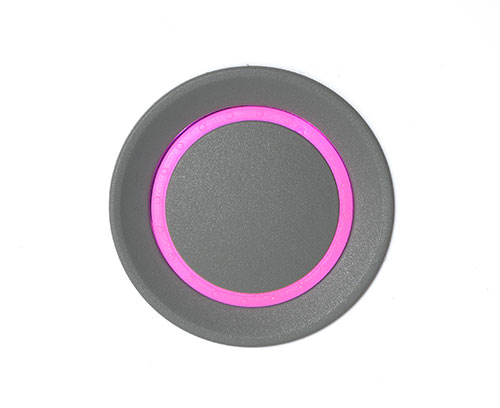

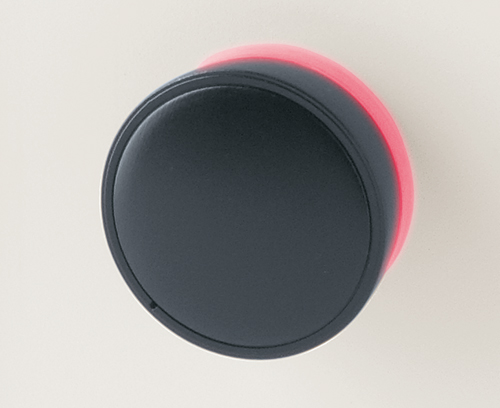

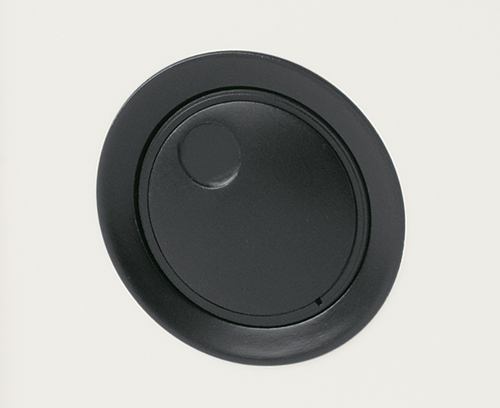

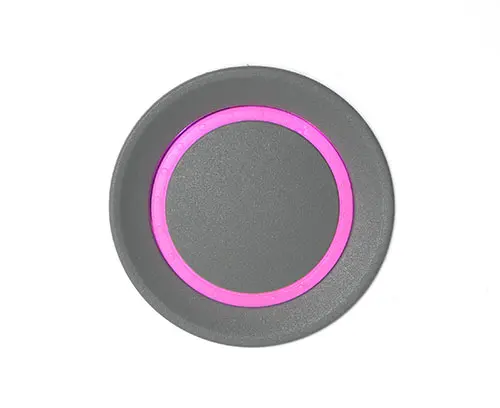

  • V instalaci pod omítku, STAR-KNOBS vytvářejí pěkný přechod z tlačítka na přední panel; Tlačítka v průsvitném provedení mohou být podle potřeby osvětlena, tj. jiskří kroužek mezi korytem a krytem tlačítka

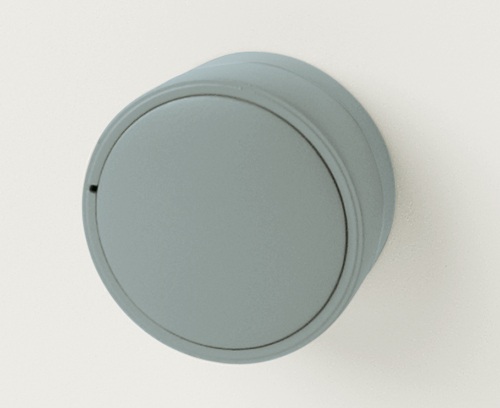

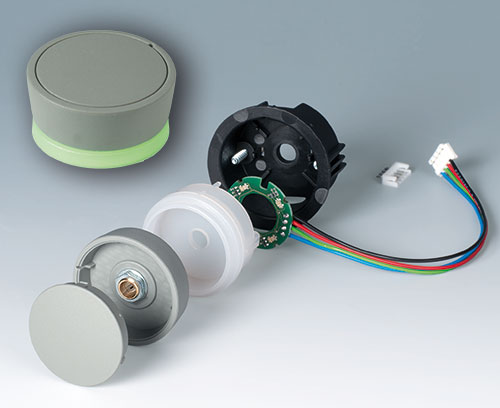

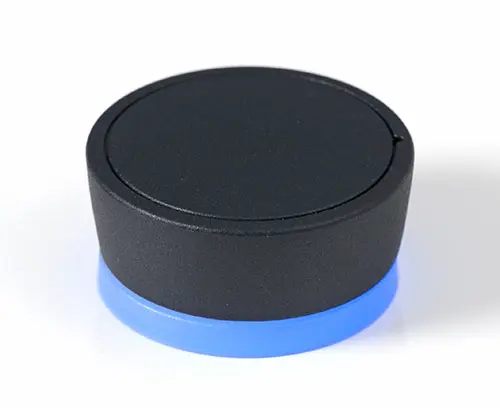

  • V provedení karoserie, design tlačítka se svým tělem lehce nakloní směrem k vnitřní ose, což umožňuje ergonomicky příznivý provoz; Tlačítko je umístěno na 3mm vysokém kroužku, který lze na požádání rozsvítit

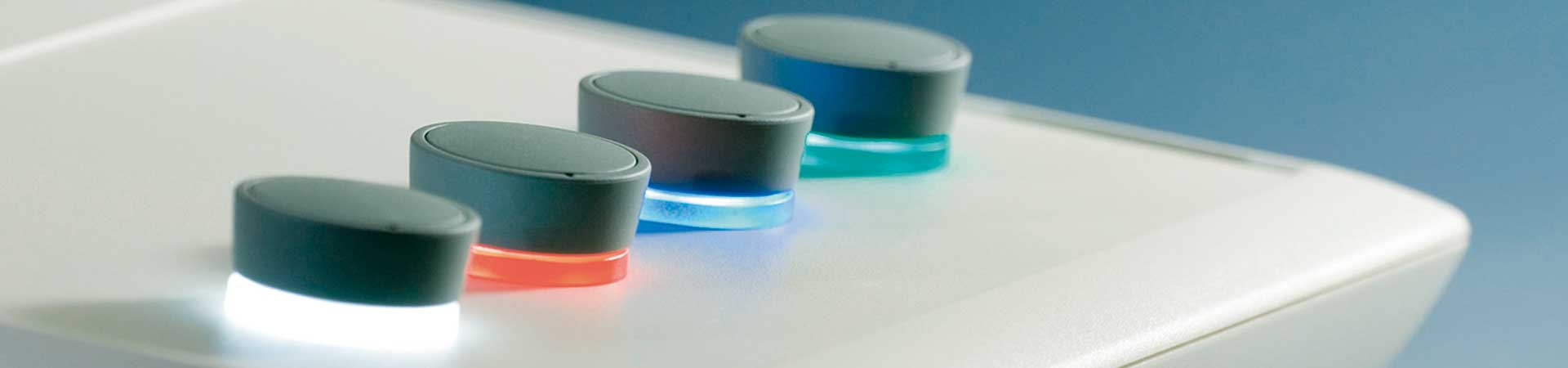

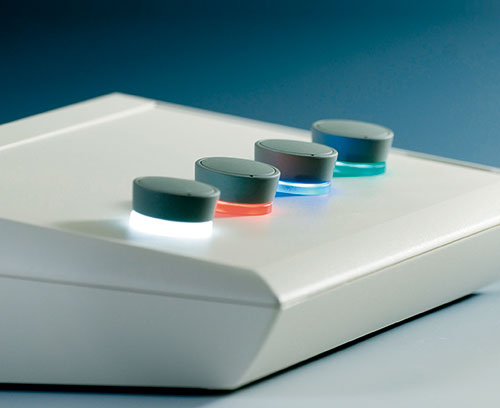

  • Osvětlení s moderní, energeticky úsporné SMD LED technologie pro napájecí zdroje 5 V: volitelný bílý diamant podsvícení barvy, smaragd a safír a RGB podsvícení jednotlivých výsledků osvětlení jako příslušenství

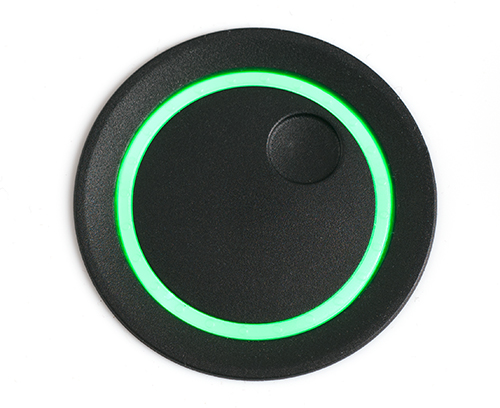

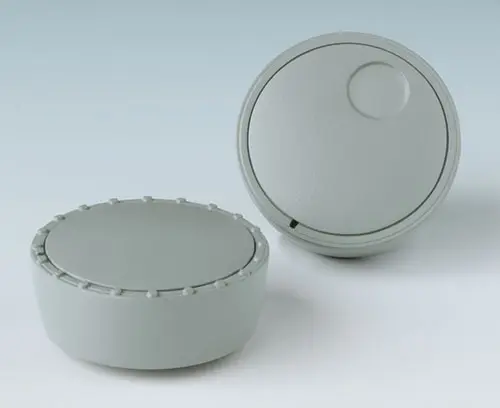

  • Tlačítko s / bez pimples
  • Víko bez / se zápěstí pro efektivní manipulaci při nastavení

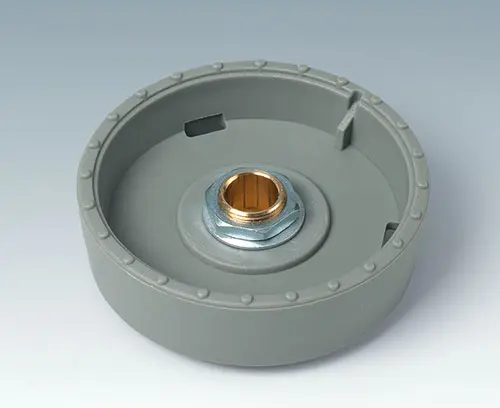

  • Osvědčený klešťový systém se zajištěným sedlem na nápravě
  • Max. Moment: Montáž = 1,5 Nm, funkce = 1,2 Nm
Velikosti tlačítek  nápravy otvory
ø 33 mm 6 mm, 1/4"
ø 41 mm 6 mm

Minimální součásti pro STAR-Knoflíky:
1 tlačítko, 1 víko, 1 montážní sada

Poznámka osvětlení:
Prosím knoflík v průsvitném designu na vestavěného ve verzi (diamantu, smaragd nebo safír).
Pro namontován varianty z montážní soupravy v průsvitném provedení (diamant nebo smaragd) Výběr.

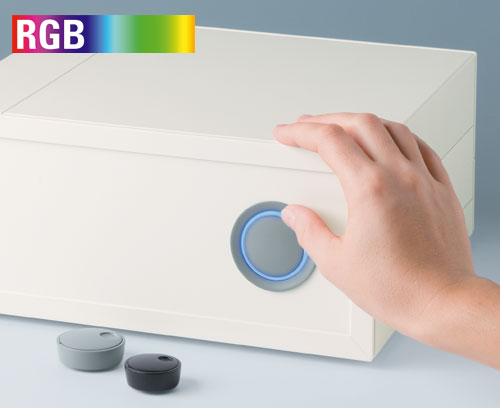

White / RGB podsvícení. jako příslušenství.
Generovat PDF

Obory aplikací

Pro otočné potenciometry nebo otočné snímače s kulatými konci hřídelí podle DIN 41591.

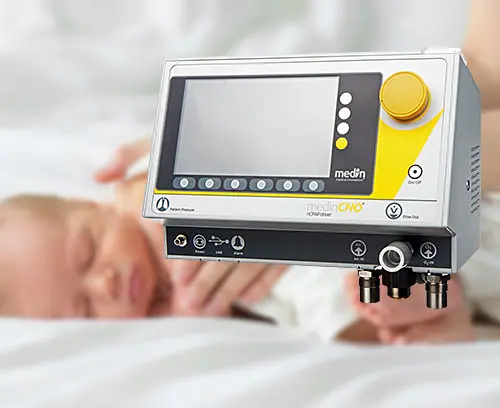

Měřící a řídicí technika, lékařská a laboratorní technika, wellness, zdravotní péče, topení a klimatizace, komunikace, budování, smart factory, atd.

Vyberte požadovanou verzi / velikost a klikněte na „vybrat“.

A6207009 Round nut M7 x 0.75

A6207009

Round nut M7 x 0.75

For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

A6207009

Round nut M7 x 0.75
Produkt byl přidán do Vašeho košíku.
A6210009 Round nut M10 x 0.75

A6210009

Round nut M10 x 0.75

For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

A6210009

Round nut M10 x 0.75
Produkt byl přidán do Vašeho košíku.
A6295009 Round nut 3/8"-32G

A6295009

Round nut 3/8"-32G For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

A6295009

Round nut 3/8"-32G
Produkt byl přidán do Vašeho košíku.
A6300000 Spanner

A6300000

Spanner For tightening the round nut. Suitable for round nuts M7 x 0.75, M10 x 0.75 and 3/8"-32G.

Supply 1 spanner

A6300000

Spanner
Produkt byl přidán do Vašeho košíku.
B7546001 LED illumination kit, 8 LEDs (RGB backlight)

B7546001

LED illumination kit, 8 LEDs (RGB backlight)

Board D=27 mm with 8 LEDs (RGB backlight), without controller, SMD technology, connecting cable 120 mm long, 4-pin socket at the end, incl. connector.

Recommended for:

STAR-KNOBS 33 / 41
- flush-fitting version: only in conjunction with the diamond knob
- surface-mounted version: only in conjunction with the diamond assembly kit

CONTROL-KNOBS 36 with optional illumination
- installation in the bases available as accessories

Supply 1 LED illumination kit (RGB backlight)

B7546001

LED illumination kit, 8 LEDs (RGB backlight)
Produkt byl přidán do Vašeho košíku.
B8733001 Assembly support 33

B8733001

Assembly support 33 Holds the knob when tightening the collet (flush-fitting variant) and positions it in the correct height on the axis of rotary pulse generators (flush-fitting and surface-mounted variant).

Supply 1 assembly support

B8733001

Assembly support 33
Produkt byl přidán do Vašeho košíku.

green

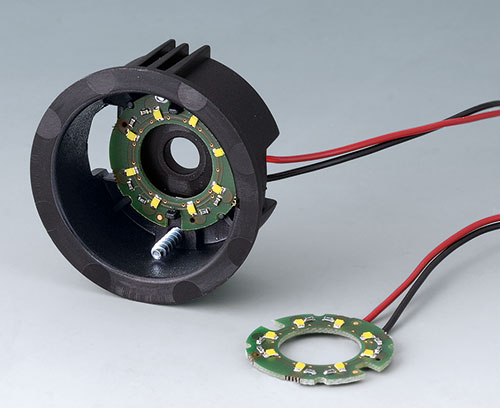

B8733004 LED illumination kit

B8733004

LED illumination kit PCB D = 27 mm with 8 LEDs (white light), SMD-technology, connecting cable 120 mm long, 2-pin connector at the end, incl. PCB connector. Universally applicable for knob sizes 33 and 41 mm.
Recommended for flush-fitting version: only in conjunction with the translucent* knob.
Recommended for surface-mounted version: only in conjunction with the translucent* assembly kit.
(*translucent = colours diamond, ruby, emerald, sapphire).

Supply 1 LED illumination kit

B8733004

LED illumination kit
Produkt byl přidán do Vašeho košíku.
B8741001 Assembly support 41

B8741001

Assembly support 41 Holds the knob when tightening the collet (flush-fitting variant) and positions it in the correct height on the axis of rotary pulse generators (flush-fitting and surface-mounted variant).

Supply 1 assembly support

B8741001

Assembly support 41
Produkt byl přidán do Vašeho košíku.

green

Možnosti přizpůsobení pro Star-Knobs

Co ještě potřebujete pro svůj vlastní velmi osobní produkt? Můžeme dodat zapouzdření a ladicí knoflíky se všemi nezbytnými úpravami pro montáž vašich elektronických součástek.
