Control-Knobs

Otočné knoflíky pro potenciometry, se kterými se příjemně pracuje

Nové ergonomické CONTROL-KNOBS mají příjemný povrch, který je jednoduchý na uchopení a je pohodlný při používání. Vysoce kvalitní vizáž - s možností osvětlení - odlišuje tuto pokročilou řadu otočných knoflíků jako centrální element rozhraní řízených nabídkou.

  • Příjemný povrch zaručuje dobrý úchop a používání bez klouzání

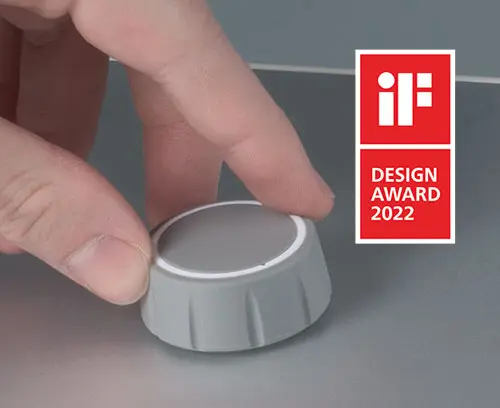

  • Inovativní dvoudílný design plastového otočného knoflíků se skládá z tvrdého vnějšího těla z vysoce kvalitního PC a soft-touch TPE vnější skořápky s funkčním rýhovaným vzhledem *** iF product design award 2022 ***

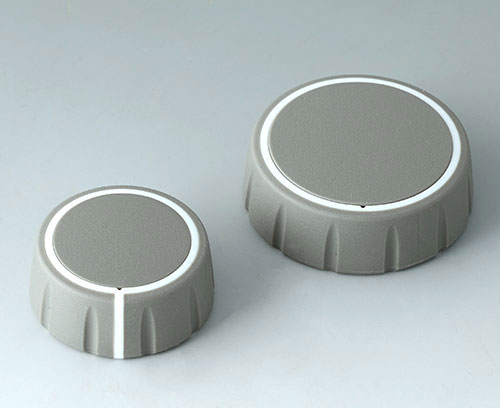

  • Dostupné ve dvou velikostech, ø 36 mm a ø 46 mm, každý ve dvou standardních TPE barvách (nero a volcano)

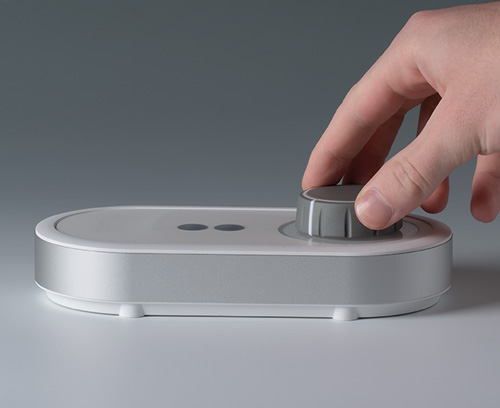

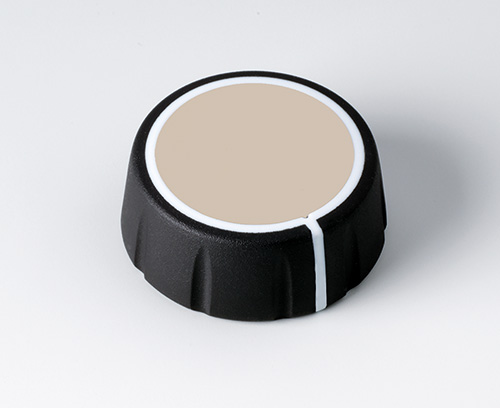

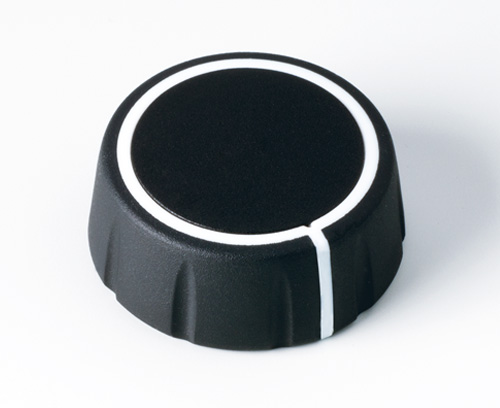

  • CONTROL-KNOB s/bez čáry ukazatele na jedné straně pro jemné škálování

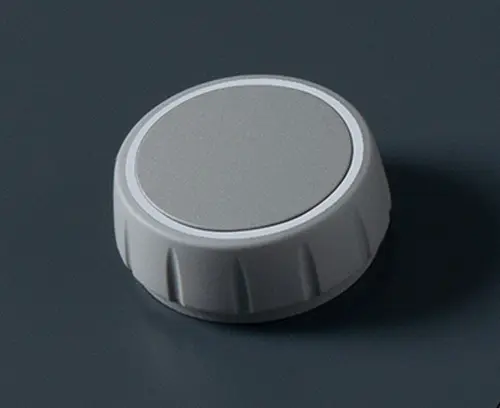

  • CONTROL KNOB s/bez LED osvětlením

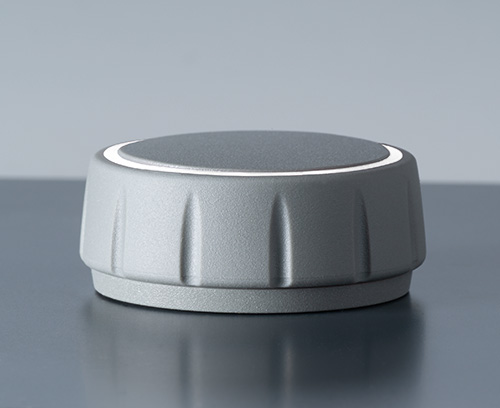

  • Možnosti osvětlení:

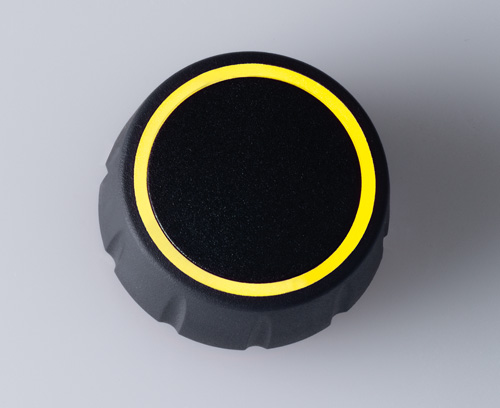

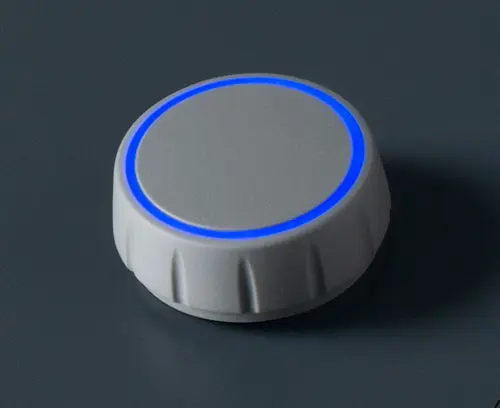

    - průhledný optický kroužek na horním povrchu

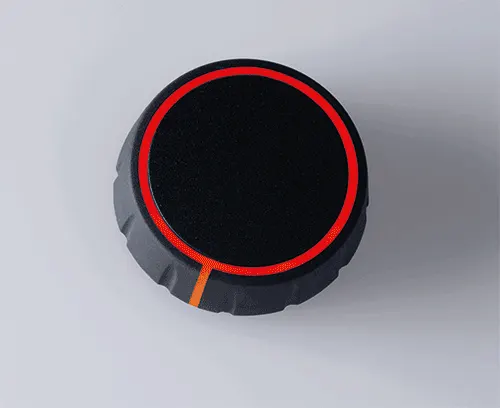

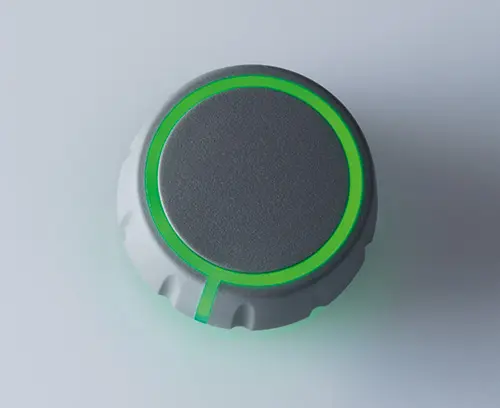

    - průhledný optický kroužek na horním povrchu s čárou ukazatele na jedné straně
    (poznámka: objednávejte CONTROL-KNOB s možností osvětlení, plus základ a balíčkem LED osvětlení, viz doplňky)
  • Osvětlení využívá moderní, energeticky úspornou SMD LED technologii s 5 V zdrojem napájení (RGB LED dovolují individuální osvětlení a barvy)

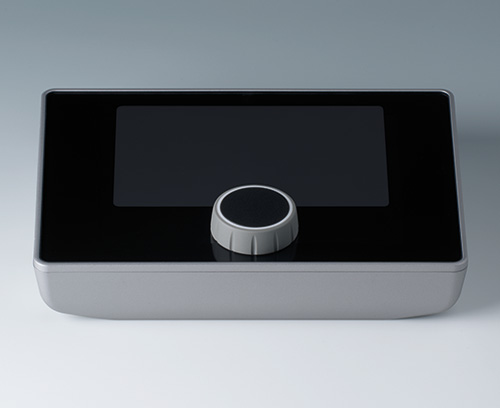

  • Navrhnuto jako moderní kontrolní knoflíky pro otočné potenciometry a kodéry; také vhodné pro otočné dotykové/klikační funkce používané na rozhraních vedených nabídkou - typicky používané na zařízeních vytvářených ve velkých objemech

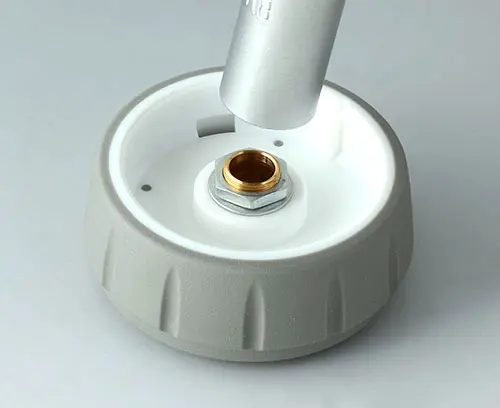

  • Osvědčený kleštinový upínací systém s bezpečným uchycením
  • Maximální točivý moment: instalace = 1.5 Nm, funkce = 1.2 Nm
velikosti knoflíků vrty
ø 36 mm 6 mm, 1/4" (6.35 mm)
ø 46 mm 6 mm, 1/4" (6.35 mm)

Minimální komponenty pro jeden CONTROL-KNOB, bez podsvícení:

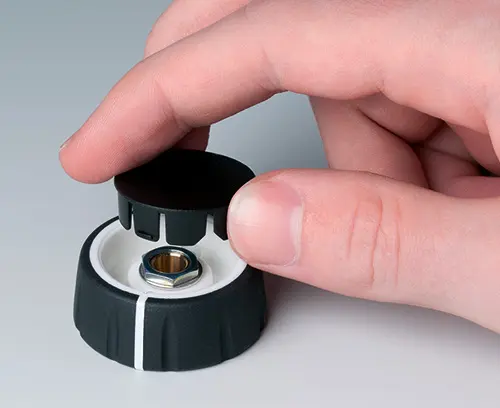

1 CONTROL-KNOB, 1 kryt - doplňková spodní část může být přidána

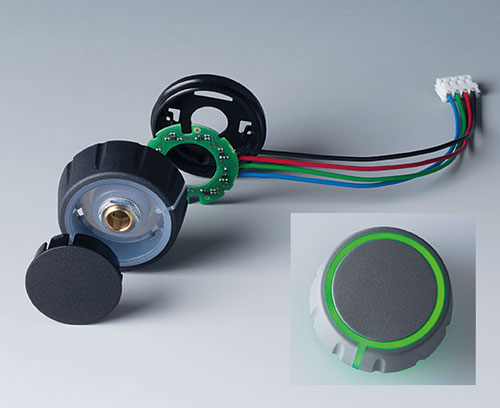

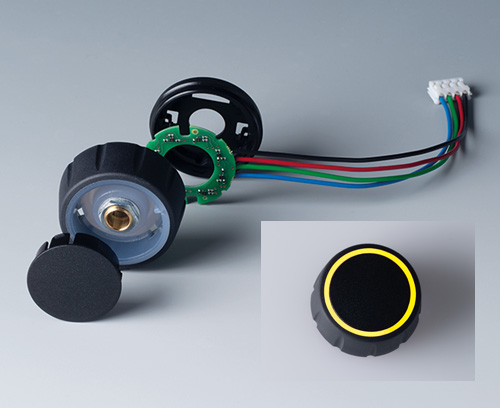

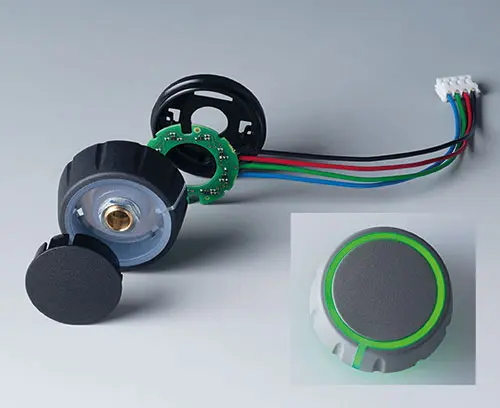

Minimální komponenty pro jeden CONTROL-KNOB s LED podsvícením:

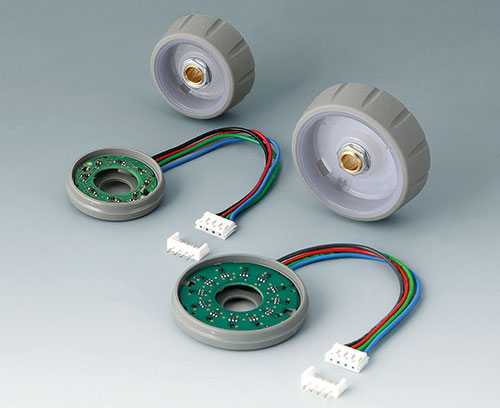

1 CONTROL-KNOB, doplňkové podsvícení, 1 kryt, 1 spodní část, 1 balíček LED podsvícení (RGB podsvícení)

Vyjádření návrháře

"Perfektní ve všech pohledech - moderní otočné knoflíky, které jsou příjemné na dotek se kterými můžete jednoduše a spolehlivě kontrolovat procesy a které by měly mít pevné místo v uživatelském rozhraní každého moderního produktu. Když na ně přijde, tyto otočné knoflíky mohou zaručit jednoduché ovládání vašich produktů i v nepříjemných místech a v nepříznivých podmínkách - robustní vzhled a precizní funkce. Zjistíte, že CONTROL-KNOB je velice jednoduchý na použití. Osvětlené čáry indikují lokaci, status a pozici funkce, kterou hledáte. S nebo bez rukavic, haptická struktura a příjemný materiál povrchu rukojeti spolehlivě aplikují potřebný točivý moment na osu knoflíku - v jakékoli aplikaci"
Martin Nußberger, polyform Industrie Design

Generovat PDF

Learn more!

Read our blog posts on control-knobs View blog posts >>

K načtení video služby (Vimeo) potřebujeme váš souhlas.

Pro vkládání našeho video obsahu používáme službu třetí strany (Vimeo). Tato služba může shromažďovat data o vašich aktivitách. Přečtěte si prosím naše zásady ochrany osobních údajů a souhlaste s používáním služby, abyste si mohli toto video prohlédnout.

Obory aplikací

Pro rotační potenciometry nebo rotační kodéry s kulatou hřídelí, končí v souladu s DIN 41591, včetně dotykové funkce.

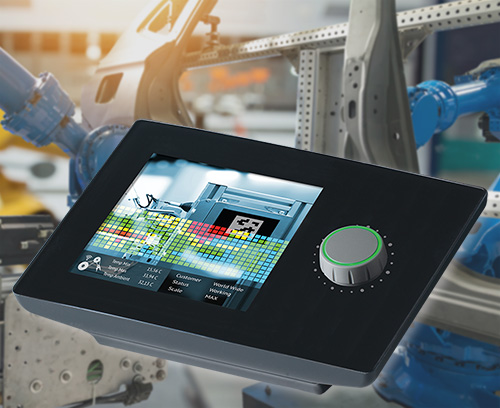

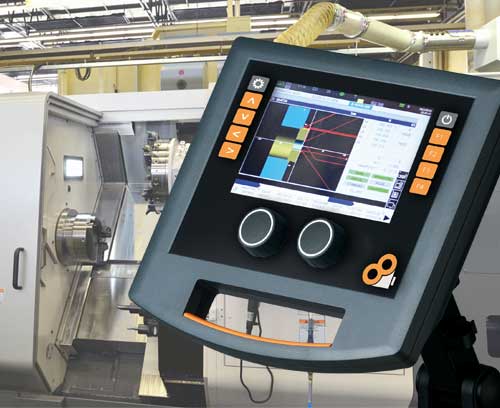

Měřící a regulační technika, lékařské a laboratorní vybavení, wellness, zdravotní péče, technologie vytápění a klimatizace, komunikační zařízení, technologie řízení budov, smart factory, atd.

Vyberte požadovanou verzi / velikost a klikněte na „vybrat“.

A6207009 Round nut M7 x 0.75

A6207009

Round nut M7 x 0.75

For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

A6207009

Round nut M7 x 0.75
Produkt byl přidán do Vašeho košíku.
A6210009 Round nut M10 x 0.75

A6210009

Round nut M10 x 0.75

For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

A6210009

Round nut M10 x 0.75
Produkt byl přidán do Vašeho košíku.
A6295009 Round nut 3/8"-32G

A6295009

Round nut 3/8"-32G For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

A6295009

Round nut 3/8"-32G
Produkt byl přidán do Vašeho košíku.
A6300000 Spanner

A6300000

Spanner For tightening the round nut. Suitable for round nuts M7 x 0.75, M10 x 0.75 and 3/8"-32G.

Supply 1 spanner

A6300000

Spanner
Produkt byl přidán do Vašeho košíku.

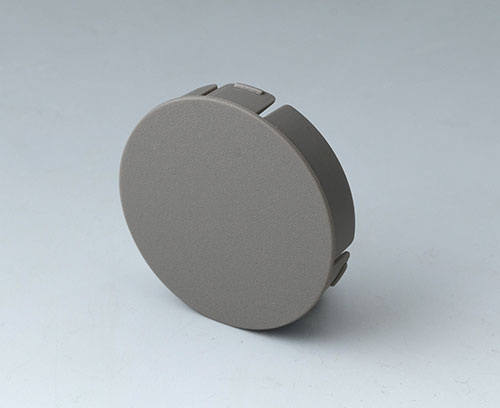

B7536108 Cover 36

B7536108

Cover 36 Suitable for CONTROL-KNOBS 36. Simply push on.

Supply 1 cover

B7536108

Cover 36
Produkt byl přidán do Vašeho košíku.

volcano
B7536109 Cover 36

B7536109

Cover 36 Suitable for CONTROL-KNOBS 36. Simply push on.

Supply 1 cover

B7536109

Cover 36
Produkt byl přidán do Vašeho košíku.

nero

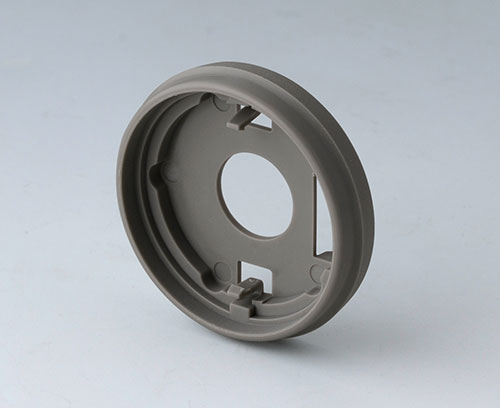

B7536208 Base 36

B7536208

Base 36 Suitable for all CONTROL-KNOBS 36. Additional machining of front panel/enclosure front is required (hole for potentiometer spindle and slot for anti-rotation device).
Use:
- Mandatory for "CONTROL-KNOBS 36, optional illumination" for installing the LED illumination.

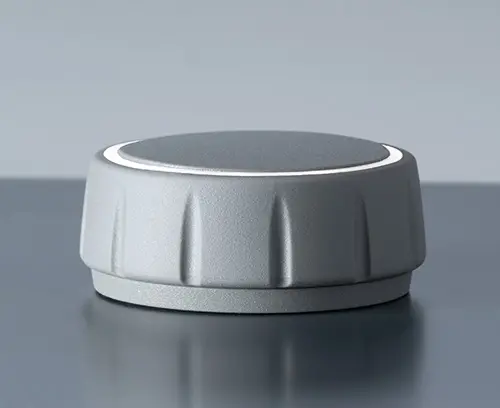

- On request, can also be used for all "CONTROL-KNOBS 36 without illumination". Here, the base provides additional space between the knob and the operating panel for an elegant floating appearance.

Supply 1 base

B7536208

Base 36
Produkt byl přidán do Vašeho košíku.

volcano

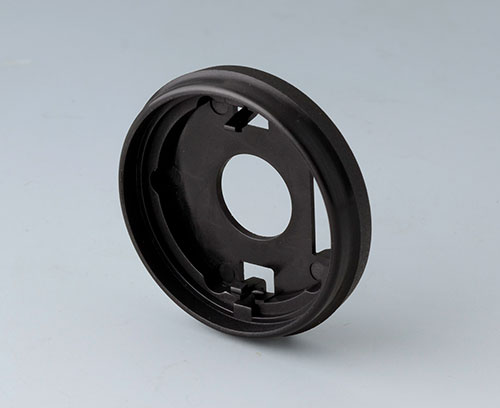

B7536209 Base 36

B7536209

Base 36 Suitable for all CONTROL-KNOBS 36. Additional machining of front panel/enclosure front is required (hole for potentiometer spindle and slot for anti-rotation device).
Use:
- Mandatory for "CONTROL-KNOBS 36, optional illumination" for installing the LED illumination.
- On request, can also be used for all "CONTROL-KNOBS 36 without illumination". Here, the base provides additional space between the knob and the operating panel for an elegant floating appearance.

Supply 1 base

B7536209

Base 36
Produkt byl přidán do Vašeho košíku.

nero
B7546001 LED illumination kit, 8 LEDs (RGB backlight)

B7546001

LED illumination kit, 8 LEDs (RGB backlight)

Board D=27 mm with 8 LEDs (RGB backlight), without controller, SMD technology, connecting cable 120 mm long, 4-pin socket at the end, incl. connector.

Recommended for:

STAR-KNOBS 33 / 41
- flush-fitting version: only in conjunction with the diamond knob
- surface-mounted version: only in conjunction with the diamond assembly kit

CONTROL-KNOBS 36 with optional illumination
- installation in the bases available as accessories

Supply 1 LED illumination kit (RGB backlight)

B7546001

LED illumination kit, 8 LEDs (RGB backlight)
Produkt byl přidán do Vašeho košíku.

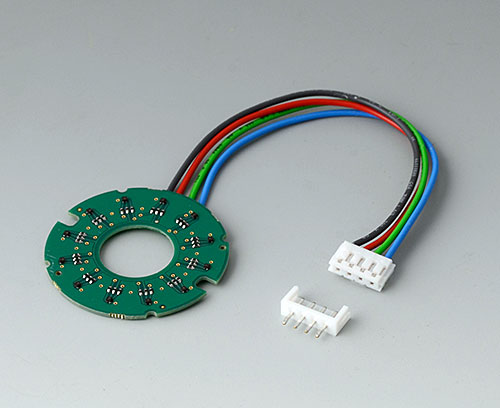

B7546002 LED illumination kit, 12 LEDs (RGB backlight)

B7546002

LED illumination kit, 12 LEDs (RGB backlight)

Board D=37 mm with 12 LEDs (RGB backlight), without controller, SMD technology, connecting cable 120 mm long, 4-pin socket at the end, incl. connector.

Recommended for:

CONTROL-KNOBS 46 with optional illumination
- installation in the bases available as accessories

Supply 1 LED illumination kit (RGB backlight)

B7546002

LED illumination kit, 12 LEDs (RGB backlight)
Produkt byl přidán do Vašeho košíku.

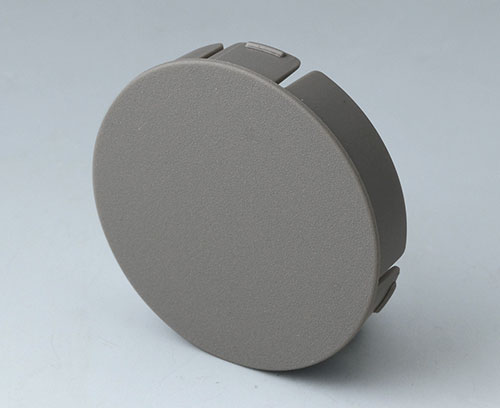

B7546108 Cover 46

B7546108

Cover 46 Suitable for CONTROL-KNOBS 46. Simply push on.

Supply 1 cover

B7546108

Cover 46
Produkt byl přidán do Vašeho košíku.

volcano
B7546109 Cover 46

B7546109

Cover 46 Suitable for CONTROL-KNOBS 46. Simply push on.

Supply 1 cover

B7546109

Cover 46
Produkt byl přidán do Vašeho košíku.

nero
B7546208 Base 46

B7546208

Base 46 Suitable for all CONTROL-KNOBS 46. Additional machining of front panel/enclosure front is required (hole for potentiometer spindle and slot for anti-rotation device).
Use:
- Mandatory for "CONTROL-KNOBS 46, optional illumination" for installing the LED illumination.
- On request, can also be used for all "CONTROL-KNOBS 46 without illumination". Here, the base provides additional space between the knob and the operating panel for an elegant floating appearance.

Supply 1 base

B7546208

Base 46
Produkt byl přidán do Vašeho košíku.

volcano
B7546209 Base 46

B7546209

Base 46 Suitable for all CONTROL-KNOBS 46. Additional machining of front panel/enclosure front is required (hole for potentiometer spindle and slot for anti-rotation device).
Use:
- Mandatory for "CONTROL-KNOBS 46, optional illumination" for installing the LED illumination.
- On request, can also be used for all "CONTROL-KNOBS 46 without illumination". Here, the base provides additional space between the knob and the operating panel for an elegant floating appearance.

Supply 1 base

B7546209

Base 46
Produkt byl přidán do Vašeho košíku.

nero

Možnosti přizpůsobení pro Control-Knobs

Co ještě potřebujete pro svůj vlastní velmi osobní produkt? Můžeme dodat zapouzdření a ladicí knoflíky se všemi nezbytnými úpravami pro montáž vašich elektronických součástek.
