Combination Knobs
Mnohostranné knoflíky na kleštinu

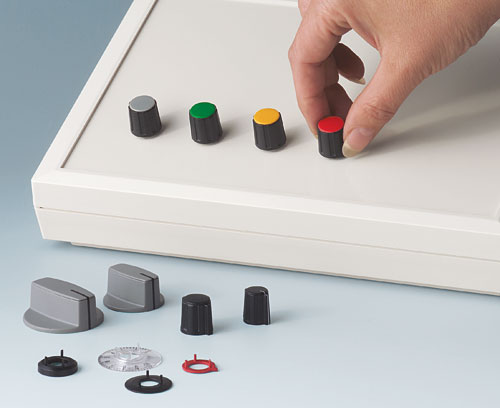

Naše COMBINATION KNOBS představují velmi pohodlné ladění knoflíky se spolehlivým upínacím systémem. Jako kulaté, oválné nebo křídlové knoflíky se skvělými doplňky, které nabízejí mnohostranné možnosti použití.
- Kulaté, křídlové a oválné v jednotném designu a s matným vzhledem
- Bezpečný provoz díky osvědčené montáži kleštiny
- Výhodná montáž knoflík zepředu a bezpečné uchycení na ose

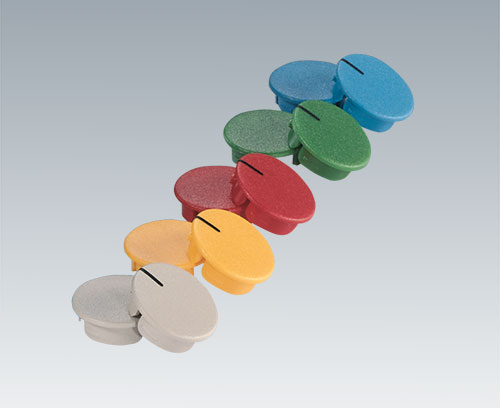

- Barevné víko se snadno sklouzne
- Jednotlivé kombinace s disky šipka, disky, číselníky, statorů a krycí maticí
- S / bez označení
- Ochrana přetočení pro profil osy 6 / 4,6 mm jako příslušenství (vhodné pro kulaté a křídlové knoflíky ø 20 až 50 mm, s otvorem hřídele 6 mm)

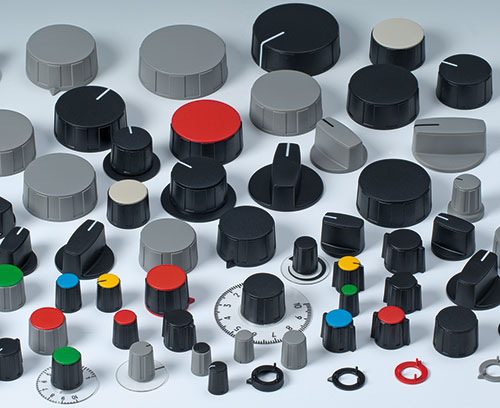

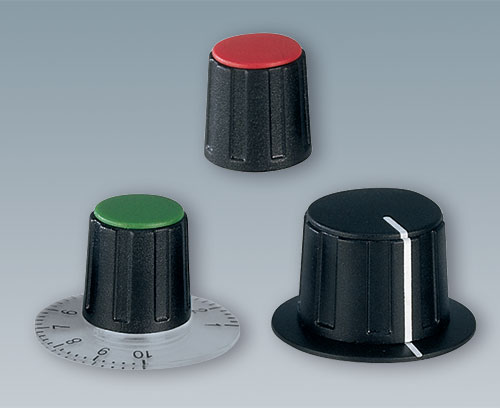

ø 9, 10, 13,5, 16, 20, 23, 31, 40, 50 mm
pro osy pr. 3, 4, 6, 8 mm, 1/8", 1/4" (v závislosti na velikosti)

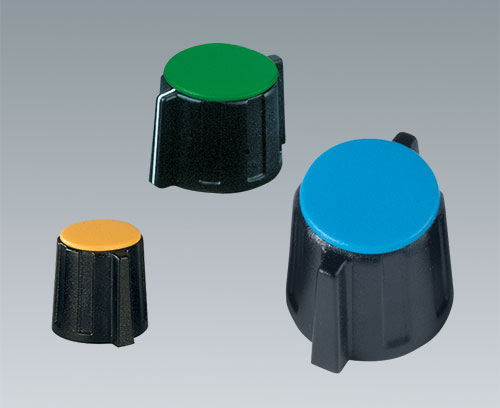

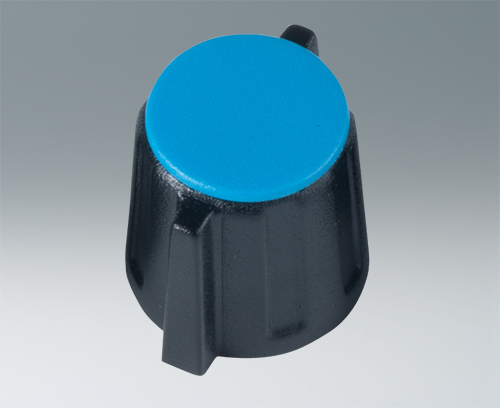

Křídlové knoflíky
ø 13,5, 16 mm pro osu pr. 6 mm

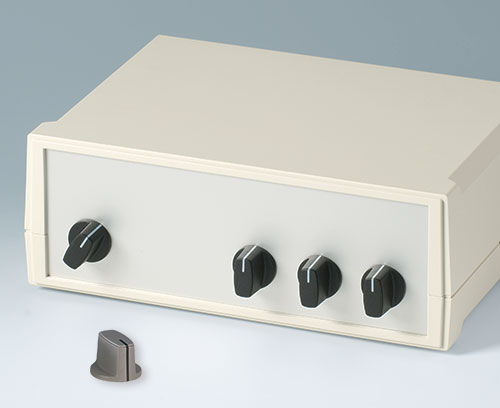

Oválné knoflíky
ø 16, 23, 31, 40 mm hřídel otvor 3, 4, 6 mm (v závislosti na velikosti)

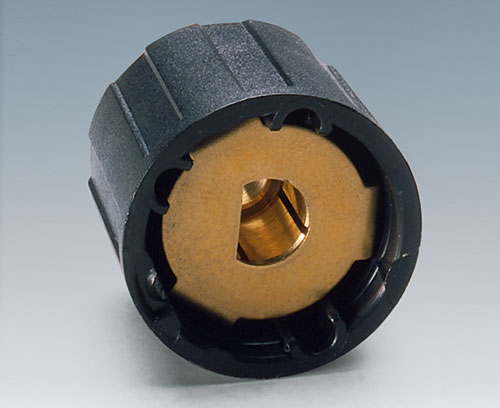

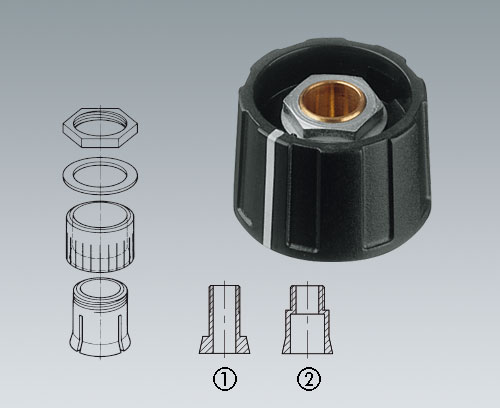

Typy kleštin
velikosti 10 a 13: slepé vrtání a šroubové upevnění
velikosti 16 a 20: otvor hřídele stupňovaný, s výjimkou 4 mm po celé velikosti
od velikosti 23: otvor hřídele průchozí
Obory aplikací
Pro rotočnéí potenciometry s kulatými konci hřídelí podle DIN 41591. Rovněž vhodný pro osy 6 / 4,6 mm při použití ochrany proti přetočení.
Technologie měření a řízení, lékařská a laboratorní technika, wellness, zdravotní péče, topení a klimatizace, komunikace, stavby, atd.
Vyberte požadovanou verzi / velikost a klikněte na „vybrat“.
A4210000
Supply 1 arrow disk
A4210000
Arrow disk 10black RAL 9005
A4210002
Supply 1 arrow disk
A4210002
Arrow disk 10red RAL F12/0-10
A4210008
Supply 1 arrow disk
A4210008
Arrow disk 10dusty grey RAL 7037
A4213000
Supply 1 arrow disk
A4213000
Arrow disk 13.5black RAL 9005
A4213002
Supply 1 arrow disk
A4213002
Arrow disk 13.5red RAL F12/0-10
A4213008
Supply 1 arrow disk
A4213008
Arrow disk 13.5dusty grey RAL 7037
A4216000
Supply 1 arrow disk
A4216000
Arrow disk 16black RAL 9005
A4216002
Supply 1 arrow disk
A4216002
Arrow disk 16red RAL F12/0-10
A4216008
Supply 1 arrow disk
A4216008
Arrow disk 16dusty grey RAL 7037
A4220000
Supply 1 arrow disk
A4220000
Arrow disk 20black RAL 9005
A4220002
Supply 1 arrow disk
A4220002
Arrow disk 20red RAL F12/0-10
A4220008
Supply 1 arrow disk
A4220008
Arrow disk 20dusty grey RAL 7037
A4223000
Supply 1 arrow disk
A4223000
Arrow disk 23black RAL 9005
A4223002
Supply 1 arrow disk
A4223002
Arrow disk 23red RAL F12/0-10
A4223008
Supply 1 arrow disk
A4223008
Arrow disk 23dusty grey RAL 7037
A4231000
Supply 1 arrow disk
A4231000
Arrow disk 31black RAL 9005
A4231002
Supply 1 arrow disk
A4231002
Arrow disk 31red RAL F12/0-10
A4231008
Supply 1 arrow disk
A4231008
Arrow disk 31dusty grey RAL 7037
A4240000
Supply 1 arrow disk
A4240000
Arrow disk 40black RAL 9005
A4240008
Suitable for round knob 40. Arrow disk simply to pin up.
Supply 1 arrow disk
A4240008
Arrow disk 40dusty grey RAL 7037
A4410060
Supply 1 dial
A4410060
Dial 10transparent
A4413010
Supply 1 dial
A4413010
Dial 13.5transparent
A4413020
Supply 1 dial
A4413020
Dial 13.5transparent
A4413049
Supply 1 dial
A4413049
Dial 13.5transparent
A4413060
Supply 1 dial
A4413060
Dial 13.5transparent
A4416001
Supply 1 dial
A4416001
Dial 16transparent
A4416010
Supply 1 dial
A4416010
Dial 16transparent
A4416020
Supply 1 dial
A4416020
Dial 16transparent
A4416060
Supply 1 dial
A4416060
Dial 16transparent
A4420001
Supply 1 dial
A4420001
Dial 20transparent
A4420010
Supply 1 dial
A4420010
Dial 20transparent
A4420060
Supply 1 dial
A4420060
Dial 20transparent
A4423010
Supply 1 dial
A4423010
Dial 23transparent
A4423020
Version Black symbol.
Supply 1 dial
A4423020
Dial 23transparent
A4423039
Supply 1 dial
A4423039
Dial 23transparent
A4423060
Supply 1 dial
A4423060
Dial 23transparent
A4431010
Supply 1 dial
A4431010
Dial 31transparent
A4431060
Supply 1 dial
A4431060
Dial 31transparent
A5116000
Supply 1 nut cover
A5116000
Nut cover 16, without lineblack RAL 9005

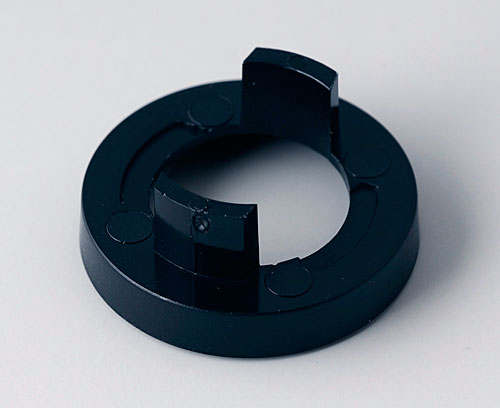

A5123000
Supply 1 nut cover
A5123000
Nut cover 23, without lineblack RAL 9005
A5123008
Supply 1 nut cover
A5123008
Nut cover 23, without linedusty grey RAL 7037
A5131000
Supply 1 nut cover
A5131000
Nut cover 31, without lineblack RAL 9005
A5131008
Supply 1 nut cover
A5131008
Nut cover 31, without linedusty grey RAL 7037

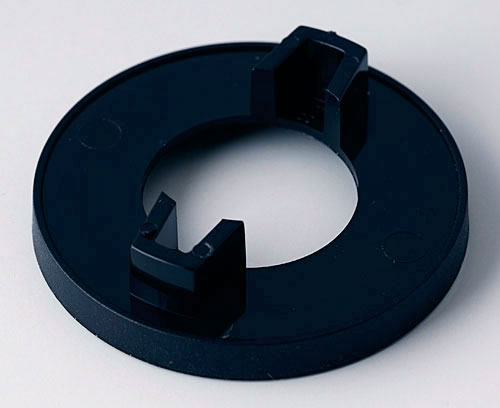

A5140000
Supply 1 nut cover
A5140000
Nut cover 40, without lineblack RAL 9005
A6016019
Supply 1 Stator
A6016019
Stator 16
A6020019
Supply 1 Stator
A6020019
Stator 20
A6023019
Supply 1 Stator
A6023019
Stator 23
A6207009

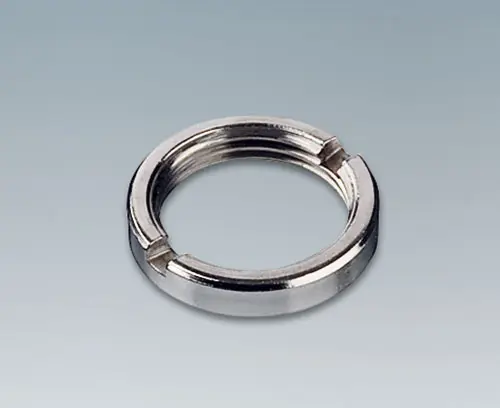

For fixing the potentiometers at front panels.
Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.
Supply 1 round nut
A6207009
Round nut M7 x 0.75
A6210009
For fixing the potentiometers at front panels.
Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.
Supply 1 round nut
A6210009
Round nut M10 x 0.75
A6295009
Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.
Supply 1 round nut
A6295009
Round nut 3/8"-32G
A6300000
Supply 1 spanner
A6300000
Spanner
A6402005
Supply 1 adjusting key
A6402005
Adjusting key 10/13/16green
A6403005
Supply 1 adjusting key
A6403005
Adjusting key 20/23/31green
A6600064
Supply 1 torsion protection
A6600064
Torsion protection 6/4.6
A7316000
Supply 1 disk
A7316000
Disk 16, without lineblack RAL 9005
A7316010
Supply 1 disk
A7316010
Disk 16, with lineblack RAL 9005
A7323010
Supply 1 disk
A7323010
Disk 23, with lineblack RAL 9005
A7331000
Supply 1 disk
A7331000
Disk 31, without lineblack RAL 9005
A7331010
Supply 1 disk
A7331010
Disk 31, with lineblack RAL 9005
A7340010
Supply 1 disk
A7340010
Disk 40, with lineblack RAL 9005
A7510000
Supply 1 nut cover
A7510000
Nut cover 10, without lineblack RAL 9005
A7510010
Supply 1 nut cover
A7510010
Nut cover 10, with lineblack RAL 9005
A7510018
Supply 1 nut cover
A7510018
Nut cover 10, with linedusty grey RAL 7037
A7513000
Supply 1 nut cover
A7513000
Nut cover 13.5, without lineblack RAL 9005
A7513010
Supply 1 nut cover
A7513010
Nut cover 13.5, with lineblack RAL 9005
A7513018
Supply 1 nut cover
A7513018
Nut cover 13.5, with linedusty grey RAL 7037
A7516000
Supply 1 nut cover
A7516000
Nut cover 16, without lineblack RAL 9005
A7516010
Version White marking.
Supply 1 nut cover
A7516010
Nut cover 16, with lineblack RAL 9005
A7516018
Version Black marking.
Supply 1 nut cover
A7516018
Nut cover 16, with linedusty grey RAL 7037
A7616000
Supply 1 nut cover
A7616000
Nut cover 16, without lineblack RAL 9005
A7616008
Supply 1 nut cover
A7616008
Nut cover 16, without linedusty grey RAL 7037
Možnosti přizpůsobení pro Combination Knobs
Co ještě potřebujete pro svůj vlastní velmi osobní produkt? Můžeme dodat zapouzdření a ladicí knoflíky se všemi nezbytnými úpravami pro montáž vašich elektronických součástek.
