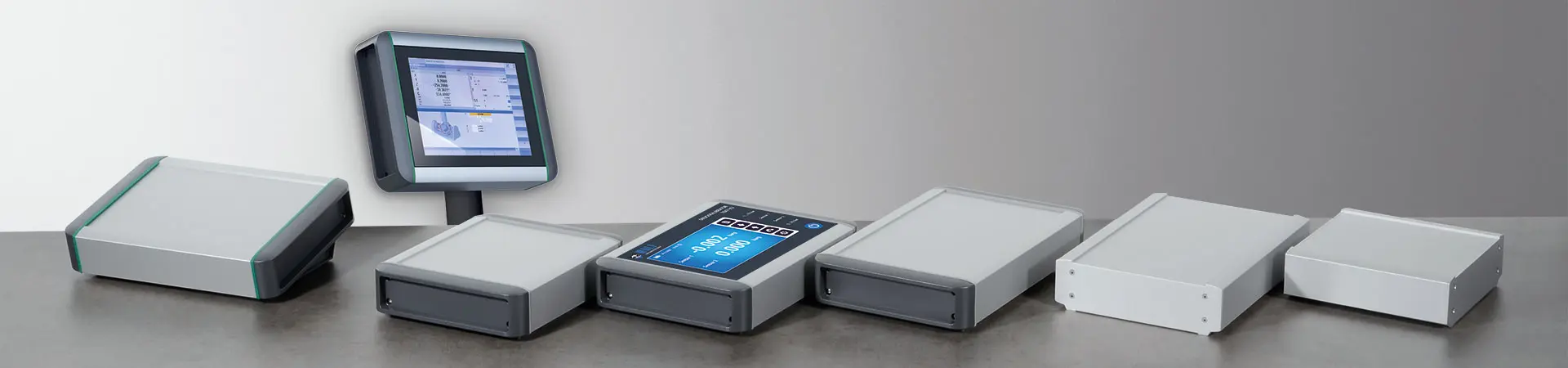

Smart-Terminal

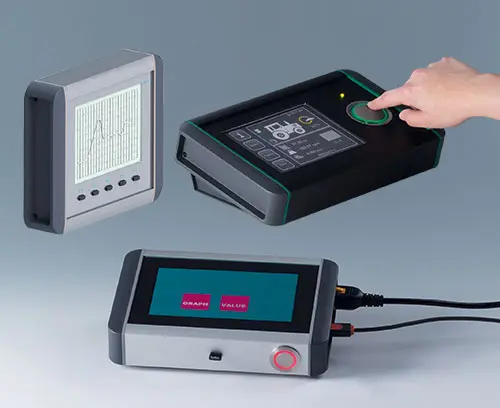

Hliníkový profil pro náročné řídicí střediska

Nový hliníkový profil SMART-TERMINAL nabízí robustnost a eleganci matným eloxovaným hliníkem. Vizuálně atraktivní, dostatek místa pro velké objemy instalací, velké množství technických výhod, individuální délky hliníkových profilů na vyžádání a kreativní možnosti designu činí SMART-TERMINAL ne-plus ultra pod displejem skříní pro "náročnější požadavky".

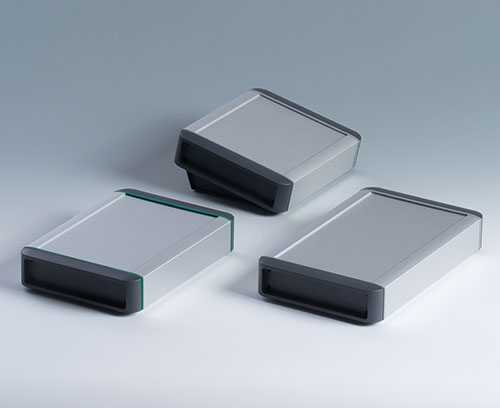

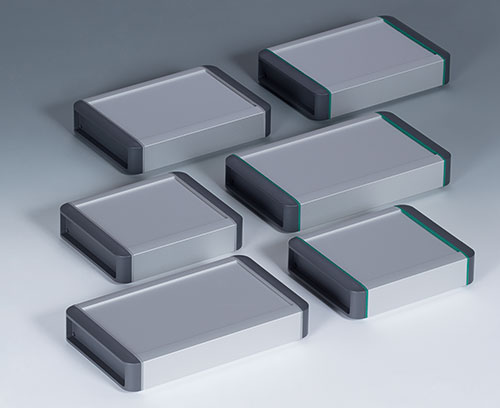

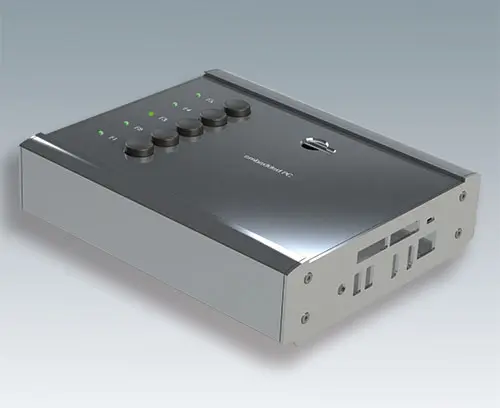

  • 3 základní skříně v délce profilu 160 mm, 200 mm a 240 mm (celková délka s krytkami + 42 mm nebo s koncovými deskami z hliníku + 4 mm), šířka 170 mm, výška 50 mm

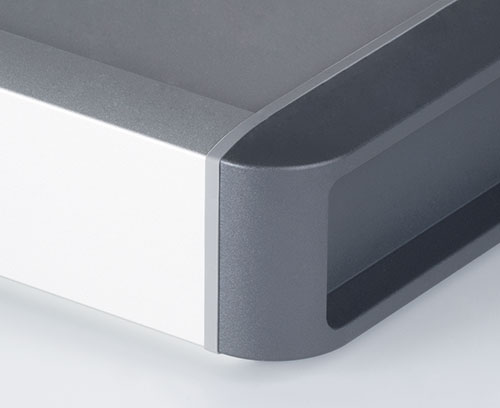

  • Krytky v barvě lava (podobné antracit) vyrobené z vysoce kvalitního plastu ASA + PC-FR
  • Tvarovaná těsnění z materiálu TPV vulkán nebo zelená

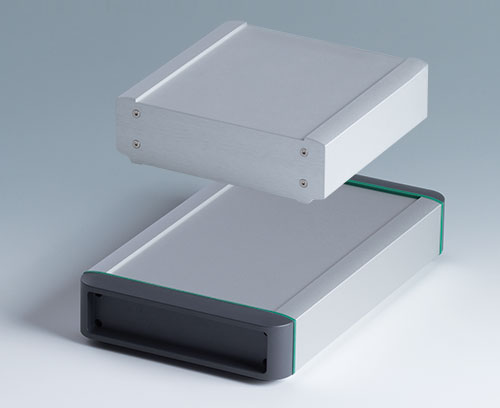

  • Volitelně s hladkými hliníkovými panely jako boční krytky
  • Univerzální jako stůl, stůl a nástěnné zapouzdření

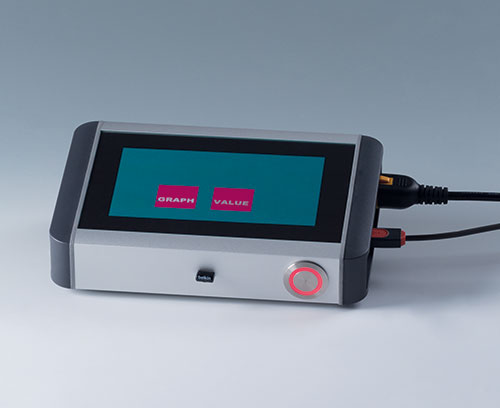

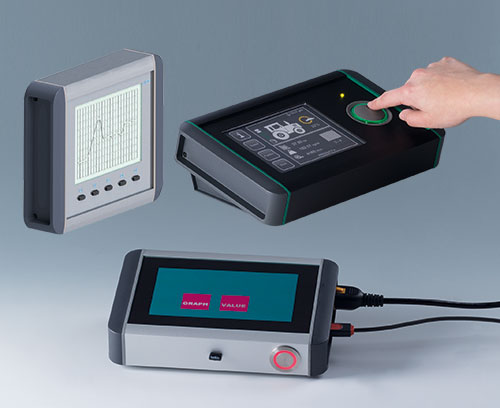

  • Zapuštěný ovládací panel pro instalaci a ochranu displejů, membránových kláves a ovládacích prvků
    (SMART-TERMINAL 160: 5,7"/ 14 cm; SMART-TERMINAL 200 & 240: 7" / 17,8 cm)
  • Horizontální vodítka PCB a šroubové kanály uvnitř krytu

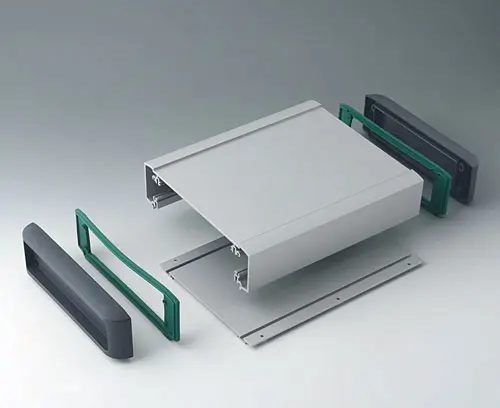

  • Rozdělené hliníkové profily usnadňují montáž a montáž součástí; Šroubové připojení mimo zorné pole
  • Ploché plochy pro snadnou instalaci rozhraní
  • Boční kryty s vestavěným prostorem pro ochranu kabelů a zástrček
  • Volitelné příslušenství: sada nástěnných držáků, stolní sada pro ergonomicky příznivý čtecí úhel 12 °, čtvercová matice pro montážní desku
    Zakázkové velikosti a provedení

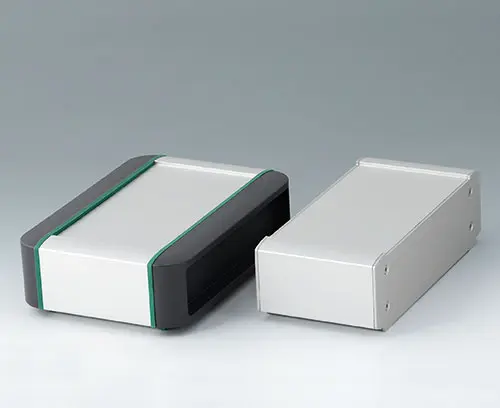

  • Individuální délky profilů dle požadavku zákazníka
  • Tvarované těsnění a krytky v jiných barvách jako kreativní vizuální prvek od 200 kusů na vyžádání
Generovat PDF

K načtení video služby (Vimeo) potřebujeme váš souhlas.

Pro vkládání našeho video obsahu používáme službu třetí strany (Vimeo). Tato služba může shromažďovat data o vašich aktivitách. Přečtěte si prosím naše zásady ochrany osobních údajů a souhlaste s používáním služby, abyste si mohli toto video prohlédnout.

Obory aplikací

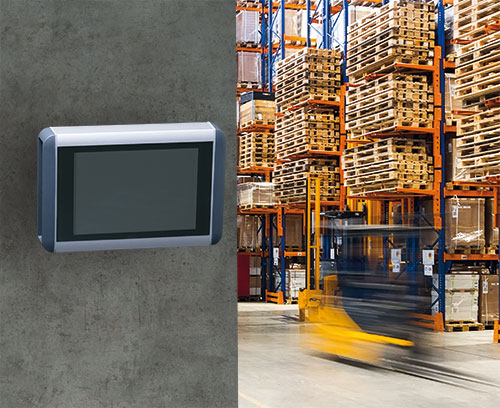

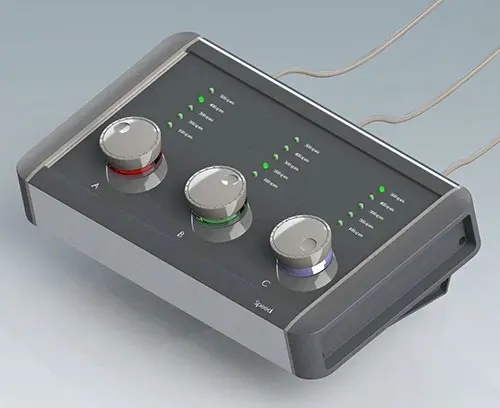

Peripheral and interface equipment, office, communications technology, safety engineering, biometrics, medical and laboratory technology, health care, automation, smart factory, industry 4.0, gateways, measurement and control engineering, atd.

Vyberte požadovanou verzi / velikost a klikněte na „vybrat“.

Jednotlivé díly pro individuální kombinace

SMART-TERMINAL system components for individual combinations

width 170

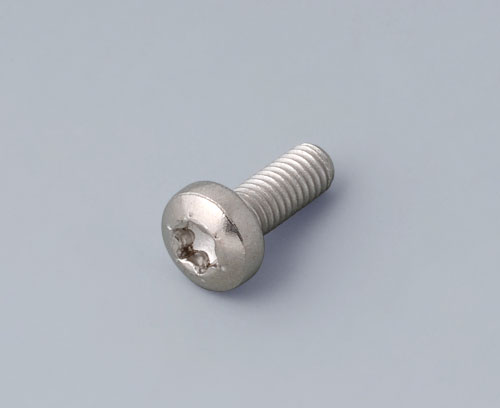

A0330080 Screw M3 x 8 mm (T10)

A0330080

Screw M3 x 8 mm (T10) For fastening PCBs and board assemblies on the top profile of the SMART-TERMINAL enclosures.

Supply 1 screw

A0330080

Screw M3 x 8 mm (T10)
Produkt byl přidán do Vašeho košíku.

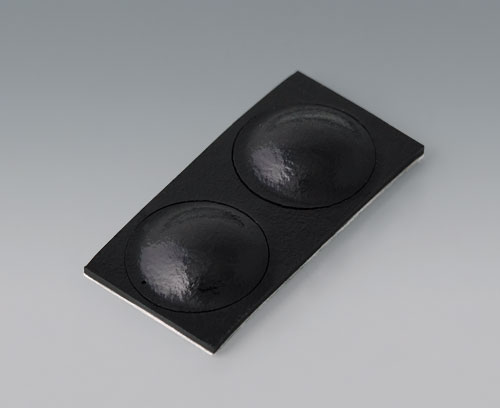

A9209229 Anti-slide feet 8.5 x 2.2 mm

A9209229

Anti-slide feet 8.5 x 2.2 mm For SMART-TERMINAL enclosures fitted with the aluminium end plates.
These self-adhesive rubber feet ensure stable positioning and/or make sure the enclosure does not slip.
4 rubber feet required per enclosure.

Supply 2 rubber feet

A9209229

Anti-slide feet 8.5 x 2.2 mm
Produkt byl přidán do Vašeho košíku.
black

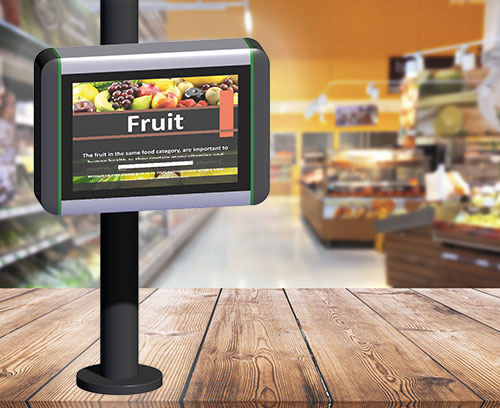

A9325018 Pole/mast mounting bracket

A9325018

Pole/mast mounting bracket

For the secure and stable mounting of IP rated electronic enclosures to poles, masts, and pipes using cable ties or stainless steel screw bands, suitable for pole diameters from 30 mm. The bracket is attached to the rear of the enclosure (four drilled holes required) and is manufactured from UV resistant material.

Note:
Every application (environment, sealing requirements, enclosure size/version, mast diameter, etc.) is different. For this reason, no mounting screws, cable ties or stainless steel screw bands are supplied; only the mast/pipe bracket is included. However, on request, we can provide a wide range of solutions tailored precisely to the intended application.

Supply 1 pole/mast mounting bracket

A9325018

Pole/mast mounting bracket
Produkt byl přidán do Vašeho košíku.

anthracite grey RAL 7016
100x100x20mm

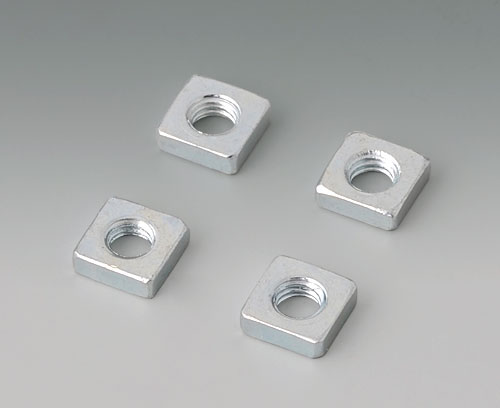

B3500001 Set of M3 square-head nuts

B3500001

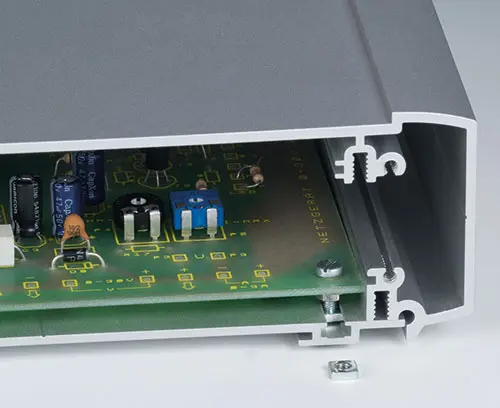

Set of M3 square-head nuts For mounting a PCB or mounting plate on the base profile of the SMART-TERMINAL enclosure. The square-head nuts can be positioned anywhere within the T-grooves in the base profile, depending on the installation configuration.

Supply 4 M3 square-head nuts

B3500001

Set of M3 square-head nuts
Produkt byl přidán do Vašeho košíku.
B3507020 Wall suspension element

B3507020

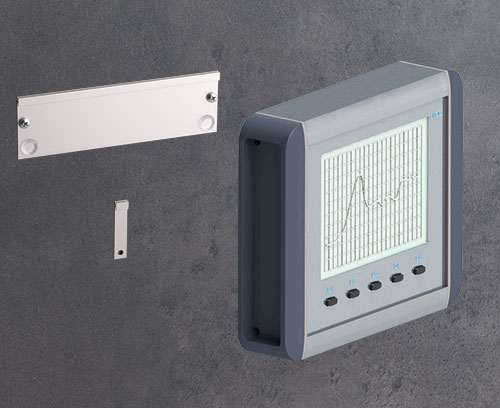

Wall suspension element Two-piece design for secure and flush mounting of the SMART-TERMINAL enclosure.
Installation: Fix the anti-slip pads supplied (to prevent the enclosure from being pushed to the side) on the wall suspension element, and then screw the wall suspension element to the wall, or a flat machine front panel. Insert the tongue on the back of the enclosure, in the centre, and hang the enclosure onto the wall suspension element and mount on the wall or similar with a screw (not supplied).

Supply 1 wall suspension element, 1 wall suspension tongue, 2 anti-slip pads (self-adhesive)

B3507020

Wall suspension element
Produkt byl přidán do Vašeho košíku.
B3507030 Case canting kit

B3507030

Case canting kit Cants the enclosure by 12° to provide an ergonomic angle for reading displays and operating the device on a table. The rubber feet included in the supply ensure that the desk-top enclosure does not slip.
Rational assembly – no additional screw connection needed: when the enclosure is being assembled, the case canting mouldings are pushed into the base profile and automatically fixed by the side covers.

Supply 2 canting stands, 4 rubber feet

B3507030

Case canting kit
Produkt byl přidán do Vašeho košíku.

lava

Možnosti přizpůsobení pro Smart-Terminal

Co ještě potřebujete pro svůj vlastní velmi osobní produkt? Můžeme dodat zapouzdření a ladicí knoflíky se všemi nezbytnými úpravami pro montáž vašich elektronických součástek.
