B6045021

DIN-MODULAR CASE TYPE A

Case with detachable front frame. The rear frame as well as the rear panel (accessories) will be simply snapped on. The front panel will be screwed at the edges. With guide ridges for slide-in PCB mounting on 4 sides. Corresponding to DIN IEC 61554.

Supply

1 case, 1 front frame, 1 rear frame with snap-lock, fixing elements for switchboard installation

2D PDF Zobrazení
3D PDF Zobrazení
3D/2D ke stažení

Generovat PDF pro B6045021

Vyberte prosím podrobnosti o produktu, které chcete zahrnout do PDF.

Přidat do košíku Přidat do košíku Přidat do košíku
Produkt byl přidán do Vašeho košíku.
pokračovat v nákupu nebo otevřít můj košík

Accessory to complete

B6145111 Front panel

B6145111

Front panel Front panel for DIN-MODULAR CASE 144 x 144.

Supply 1 front panel, 4 screws

B6145111

Front panel
Produkt byl přidán do Vašeho košíku.

matt anodised
138x138x1,5mm

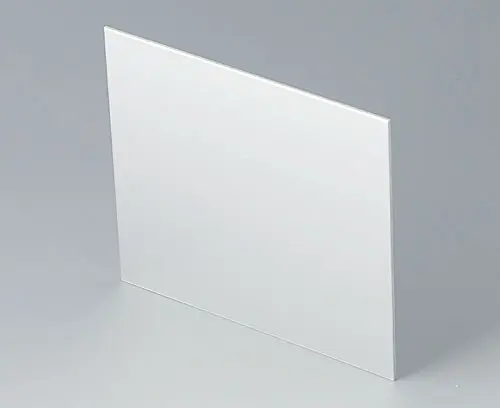

B6145112 Rear panel

B6145112

Rear panel Rear panel for DIN-MODULAR CASE 144 x 144.

Supply 1 rear panel

B6145112

Rear panel
Produkt byl přidán do Vašeho košíku.

matt anodised
131,3x118,6x1,5mm

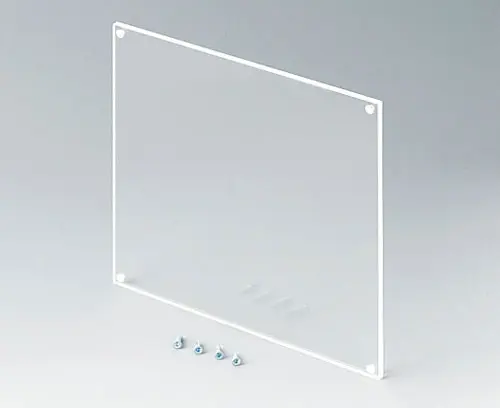

B6145331 Front panel

B6145331

Front panel Front panel for DIN-MODULAR CASE 144 x 144.

Supply 1 front panel, 4 screws

B6145331

Front panel
Produkt byl přidán do Vašeho košíku.

transparent
138x138x3mm

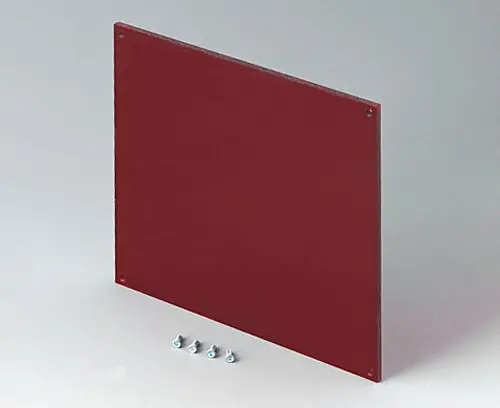

B6145341 Front panel

B6145341

Front panel Front panel for DIN-MODULAR CASE 144 x 144.

Supply 1 front panel, 4 screws

B6145341

Front panel
Produkt byl přidán do Vašeho košíku.

red transparent
138x138x3mm

Accessory "protection"

B6145533 Protection cover

B6145533

Protection cover Protection cover for DIN-MODULAR CASE 144 x 144.

Supply 1 protection cover, 1 sealing kit

B6145533

Protection cover
Produkt byl přidán do Vašeho košíku.

transparent

Customising options for B6045021

What else do you need to create your own personal product? We can supply our enclosures and tuning knobs fully modified to suit your electronic components and design requirements. Please advise for anything else we can do for you.

Materiál

Barva
black RAL 9005
Standards
RoHS compliant
REACH compliant
DIN IEC 61554
Šířka
144 mm
Výška
144 mm
Hloubka
75 mm
Please take the dimensions from current parts. These are subject to material- and manufacturing-specific tolerances.

Drawings (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)

Weight/1 part
196 g
Customs tariff number
(OKW product)
39269097
Country of manufacture
Italy

Možnosti úprav: Zapouzdření můžeme upravit tak, aby vyhovovala Vašim specifickým požadavkům. Zapouzdření dodáme kompletně dokončená a připravená k použití. Už bude zbývat pouze instalace Vašich součástek nebo elektroniky. Prohlédněte si možnosti úprav pro B6045021 a nezapomeňte si vyžádat nabídku!
