DIN modulární skříňka
B6012031

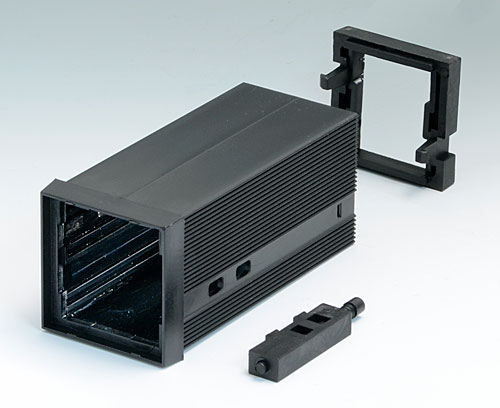

DIN-MODULAR CASE TYPE A
Case and front frame are one single piece injection moulded. Rear frame as well as front and rear panels (accessory) are easily fitted by snap-on latches. With guide ridges for slide-in PCB mounting on 2 sides. Corresponding to DIN IEC 61554.
Supply1 case, 1 rear frame with snap-lock, fixing elements for switchboard installation
2D PDF Zobrazení
3D PDF Zobrazení
3D/2D ke stažení
3D/2D ke stažení
Generovat PDF pro B6012031
Vyberte prosím podrobnosti o produktu, které chcete zahrnout do PDF.
Přidat do košíku
Accessory to complete
B6112111
Front panel
Front panel for DIN-MODULAR CASE 48 x 48.
Supply 1 front panel
B6112111
Front panelProdukt byl přidán do Vašeho košíku.
matt anodised
43,6x43,6x1,5mm
B6112112
Rear panel
Rear panel for DIN-MODULAR CASE 48 x 48.
Supply 1 rear panel
B6112112
Rear panelProdukt byl přidán do Vašeho košíku.
matt anodised
42,2x29,6x1mm
B6112221
Front panel
Front panel for DIN-MODULAR CASE 48 x 48.
Supply 1 front panel
B6112221
Front panelProdukt byl přidán do Vašeho košíku.
black RAL 9005
43,7x43,7x2mm
B6112222
Rear panel
Rear panel for DIN-MODULAR CASE 48 x 48.
Supply 1 rear panel
B6112222
Rear panelProdukt byl přidán do Vašeho košíku.
black RAL 9005
42,3x29,6x1,8mm
B6112331
Front panel
Front panel for DIN-MODULAR CASE 48 x 48.
Supply 1 front panel
B6112331
Front panelProdukt byl přidán do Vašeho košíku.
transparent
43,6x43,6x2mm
B6112341
Front panel
Front panel for DIN-MODULAR CASE 48 x 48.
Supply 1 front panel
B6112341
Front panelProdukt byl přidán do Vašeho košíku.
red transparent
43,6x43,6x2mm
Customising options for B6012031
What else do you need to create your own personal product? We can supply our enclosures and tuning knobs fully modified to suit your electronic components and design requirements. Please advise for anything else we can do for you.
- Technická data
-
Nákresy / Info
- Kupní data
Šířka
48 mm
Výška
48 mm
Hloubka
100 mm
Please take the dimensions from current parts. These are subject to material- and manufacturing-specific tolerances.
Drawings (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- PDF-File (without registration) 157 KB
- AutoCAD DWG-File 298 KB
- AutoCAD DXF-File 903 KB
- 3D PDF (Acrobat Reader) (otočte produkt o 360°, zrušte zobrazení komponentů pro náhled z vnitřní strany…) 100 KB
Weight/1 part
59 g
Customs tariff number
(OKW product)
(OKW product)
39269097
Country of manufacture
Italy
Možnosti úprav: Zapouzdření můžeme upravit tak, aby vyhovovala Vašim specifickým požadavkům. Zapouzdření dodáme kompletně dokončená a připravená k použití. Už bude zbývat pouze instalace Vašich součástek nebo elektroniky. Prohlédněte si možnosti úprav pro B6012031 a nezapomeňte si vyžádat nabídku!
