A2550060
ROUND KNOB 50, without line
Suitable for rotary potentiometer with round shaft ends according to DIN 41591. Collet system for convenient knob assembly from the front and simple adjustment (with adjustment key - sep. article). Continuous center hole. Max. torque: assembly = 3,0 Nm, function = 1,8 Nm.
Supply1 round knob
2D PDF Zobrazení
3D PDF Zobrazení
3D/2D ke stažení
3D/2D ke stažení
Generovat PDF pro A2550060
Vyberte prosím podrobnosti o produktu, které chcete zahrnout do PDF.
Přidat do košíku
System components to complete

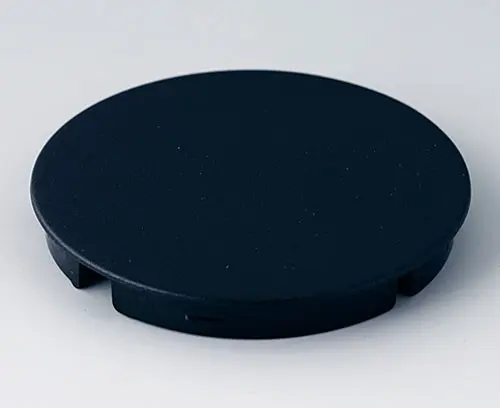

A4150000
Cover 50, without line
Suitable for round knobs 50. Cover simply to pin up.
Supply 1 cover
A4150000
Cover 50, without lineProdukt byl přidán do Vašeho košíku.
black RAL 9005

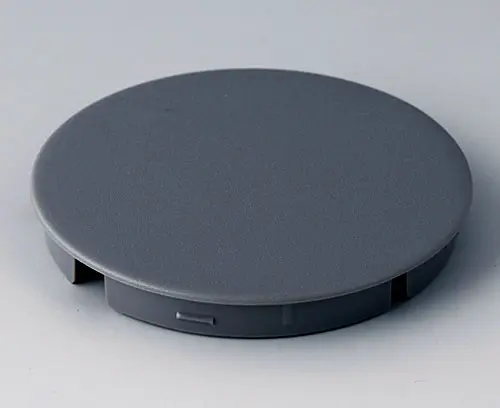

A4150008
Cover 50, without line
Suitable for round knobs 50. Cover simply to pin up.
Supply 1 cover
A4150008
Cover 50, without lineProdukt byl přidán do Vašeho košíku.
dusty grey RAL 7037

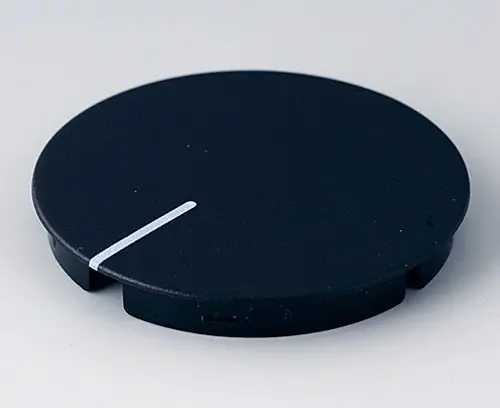

A4150100
Cover 50, with line
Suitable for round knobs 50. Cover simply to pin up. White marking.
Supply 1 cover
A4150100
Cover 50, with lineProdukt byl přidán do Vašeho košíku.
black RAL 9005
A4150107
Cover 50, with line
Suitable for round knobs 50. Cover simply to pin up. Black marking.
Supply 1 cover
A4150107
Cover 50, with lineProdukt byl přidán do Vašeho košíku.
pebble grey RAL 7032
Accessory "screws"
A6207009
Round nut M7 x 0.75
For fixing the potentiometers at front panels.
Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.
Supply 1 round nut
A6207009
Round nut M7 x 0.75Produkt byl přidán do Vašeho košíku.
A6210009
Round nut M10 x 0.75
For fixing the potentiometers at front panels.
Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.
Supply 1 round nut
A6210009
Round nut M10 x 0.75Produkt byl přidán do Vašeho košíku.
A6295009
Round nut 3/8"-32G
For fixing the potentiometers at front panels.
Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.
Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.
Supply 1 round nut
A6295009
Round nut 3/8"-32GProdukt byl přidán do Vašeho košíku.
A6300000
Spanner
For tightening the round nut. Suitable for round nuts M7 x 0.75, M10 x 0.75 and 3/8"-32G.
Supply 1 spanner
A6300000
SpannerProdukt byl přidán do Vašeho košíku.
Accessory

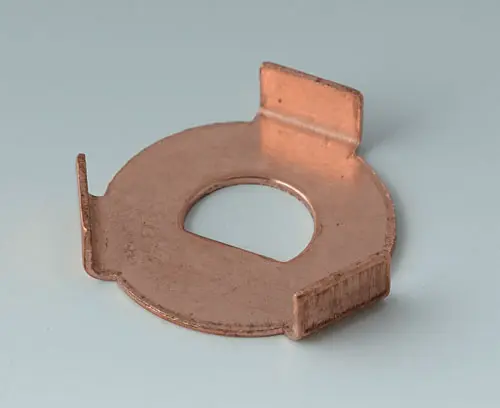

A6600064
Torsion protection 6/4.6
Makes torsion-free knob assembly onto profile axles 6/4.6mm possible. Suitable for round knob sizes 20 to 50.
Supply 1 torsion protection
A6600064
Torsion protection 6/4.6Produkt byl přidán do Vašeho košíku.
Customising options for A2550060
What else do you need to create your own personal product? We can supply our enclosures and tuning knobs fully modified to suit your electronic components and design requirements. Please advise for anything else we can do for you.
- Technická data
-
Nákresy / Info
- Kupní data
Průměr
50 mm
Výška
15 mm
Otvor
6 mm
Please take the dimensions from current parts. These are subject to material- and manufacturing-specific tolerances.
Drawings (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- PDF-File (without registration) 122 KB
- AutoCAD DWG-File 200 KB
- AutoCAD DXF-File 717 KB
- 3D PDF (Acrobat Reader) (otočte produkt o 360°, zrušte zobrazení komponentů pro náhled z vnitřní strany…) 411 KB
3D-Models (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- 00021696.x_t 732 KB
- 00021696.step 1 496 KB
- 00021696.sat 1 528 KB
Weight/1 part
12 g
Customs tariff number
(OKW product)
(OKW product)
84879090
Country of manufacture
Germany
