A2440068
SPINDLE-SHAPED KNOB 40, with line
Suitable for rotary potentiometer with round shaft ends according to DIN 41591. Collet system for convenient knob assembly from the front and simple adjustment (with adjustment key - sep. article). Center hole with chamfer. Black marking.
Max. torque: assembly = 2,5 Nm, function = 1,6 Nm.
1 spindle-shaped knob
2D PDF Zobrazení
3D PDF Zobrazení
3D/2D ke stažení
3D/2D ke stažení
Generovat PDF pro A2440068
Vyberte prosím podrobnosti o produktu, které chcete zahrnout do PDF.
Přidat do košíku
System components to complete

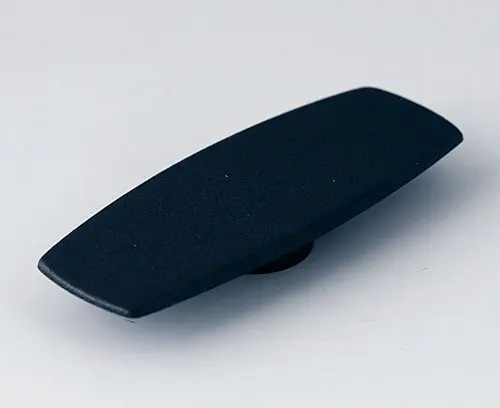

A5040000
Cover 40, without line
Suitable for spindle-shaped knob 40. Cover simply to pin up.
Supply 1 cover
A5040000
Cover 40, without lineProdukt byl přidán do Vašeho košíku.
black RAL 9005

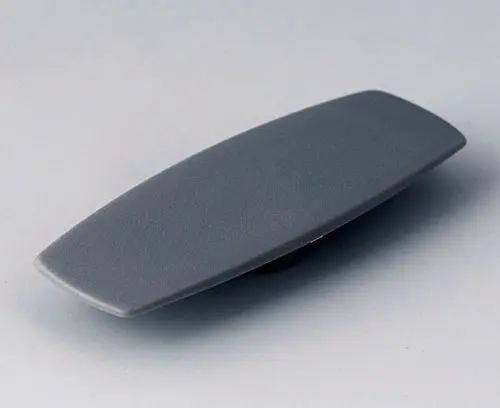

A5040008
Cover 40, without line
Suitable for spindle-shaped knob 40. Cover simply to pin up.
Supply 1 cover
A5040008
Cover 40, without lineProdukt byl přidán do Vašeho košíku.
dusty grey RAL 7037

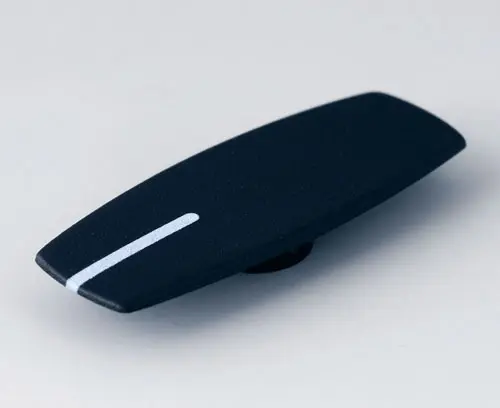

A5040100
Cover 40, with line
Suitable for spindle-shaped knob 40. Cover simply to pin up. White marking.
Supply 1 cover
A5040100
Cover 40, with lineProdukt byl přidán do Vašeho košíku.
black RAL 9005

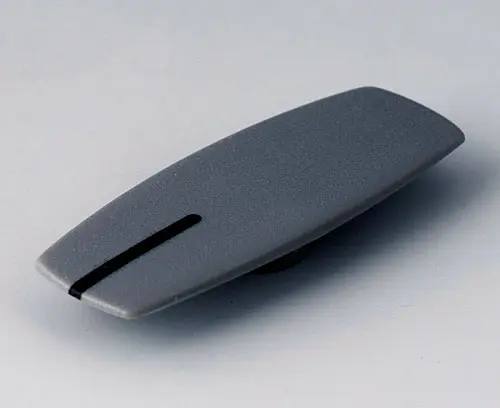

A5040108
Cover 40, with line
Suitable for spindle-shaped knob 40. Cover simply to pin up. Black marking.
Supply 1 cover
A5040108
Cover 40, with lineProdukt byl přidán do Vašeho košíku.
dusty grey RAL 7037
Accessory "screws"

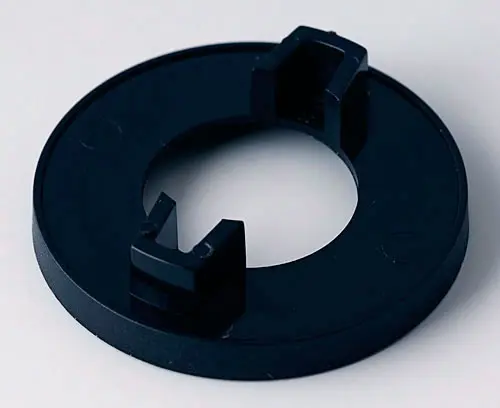

A5140000
Nut cover 40, without line
Suitable for spindle-shaped knob 40. Nut cover simply to pin up.
Supply 1 nut cover
A5140000
Nut cover 40, without lineProdukt byl přidán do Vašeho košíku.
black RAL 9005
A6207009
Round nut M7 x 0.75
For fixing the potentiometers at front panels.
Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.
Supply 1 round nut
A6207009
Round nut M7 x 0.75Produkt byl přidán do Vašeho košíku.
A6210009
Round nut M10 x 0.75
For fixing the potentiometers at front panels.
Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.
Supply 1 round nut
A6210009
Round nut M10 x 0.75Produkt byl přidán do Vašeho košíku.
A6295009
Round nut 3/8"-32G
For fixing the potentiometers at front panels.
Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.
Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.
Supply 1 round nut
A6295009
Round nut 3/8"-32GProdukt byl přidán do Vašeho košíku.
A6300000
Spanner
For tightening the round nut. Suitable for round nuts M7 x 0.75, M10 x 0.75 and 3/8"-32G.
Supply 1 spanner
A6300000
SpannerProdukt byl přidán do Vašeho košíku.
Customising options for A2440068
What else do you need to create your own personal product? We can supply our enclosures and tuning knobs fully modified to suit your electronic components and design requirements. Please advise for anything else we can do for you.
- Technická data
-
Nákresy / Info
- Kupní data
Průměr
40 mm
Výška
16 mm
Otvor
6 mm
Please take the dimensions from current parts. These are subject to material- and manufacturing-specific tolerances.
Drawings (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- PDF-File (without registration) 112 KB
- AutoCAD DWG-File 181 KB
- AutoCAD DXF-File 625 KB
- 3D PDF (Acrobat Reader) (otočte produkt o 360°, zrušte zobrazení komponentů pro náhled z vnitřní strany…) 431 KB
3D-Models (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- 00027213.x_t 348 KB
- 00027213.step 821 KB
- 00027213.sat 703 KB
Weight/1 part
14 g
Customs tariff number
(OKW product)
(OKW product)
84879090
Country of manufacture
Germany
