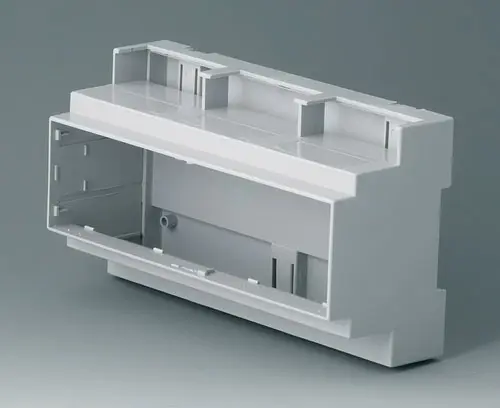

B6706105 RAILTEC C, 9 modules, Vers. III
Posunout

B6706105

RAILTEC C, 9 modules, Vers. III

Enclosure with 1 side open for connection. Fast and simple locking capability onto DIN EN 60715 (TH35). Bottom part with fastening pillars. Vertical and horizontal guides for assembling the PCBs. Easy assembly through snap-in installation of the case parts.

Version

Front open*, connection side with extended case wall (*a ridge gives more stability during transport-easily removeable)

Supply

1 bottom part, 3 clips, 1 top part

2D PDF Zobrazení
3D PDF Zobrazení
Přidat do košíku Přidat do košíku Přidat do košíku
Produkt byl přidán do Vašeho košíku.
pokračovat v nákupu nebo otevřít můj košík
Generovat PDF

Generovat PDF pro B6706105

Vyberte prosím podrobnosti o produktu, které chcete zahrnout do PDF.

Zavřít
  • Components/Accessories
  • View Customising Options

Accessory "terminals"

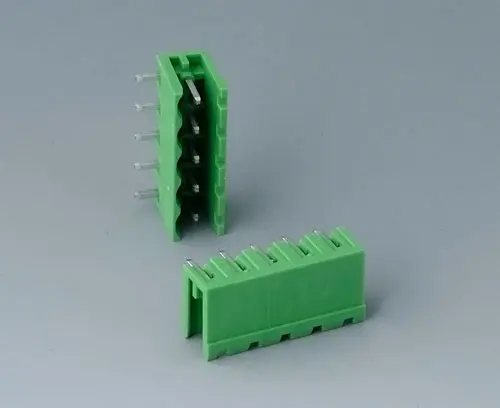

B6601222 Plug header, block 5.08

B6601222

Plug header, block 5.08 Male terminal block, 5.08. 5-pin.

Supply 1 piece

Zavřít

B6601222

Plug header, block 5.08
Produkt byl přidán do Vašeho košíku.
PA 6 (UL 94 V-0)

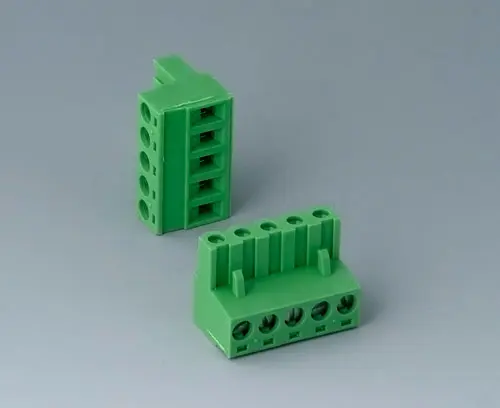

B6601223 Plug header, block 5.08

B6601223

Plug header, block 5.08 Female terminal block, 5.08. 5-pin.

Supply 1 piece

Zavřít

B6601223

Plug header, block 5.08
Produkt byl přidán do Vašeho košíku.
PA 6 (UL 94 V-0)

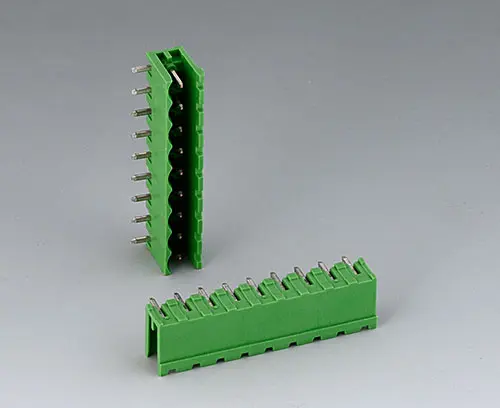

B6602222 Plug header, block 5.08

B6602222

Plug header, block 5.08 Male terminal block, 5.08. 9-pin.

Supply 1 piece

Zavřít

B6602222

Plug header, block 5.08
Produkt byl přidán do Vašeho košíku.
PA 6 (UL 94 V-0)

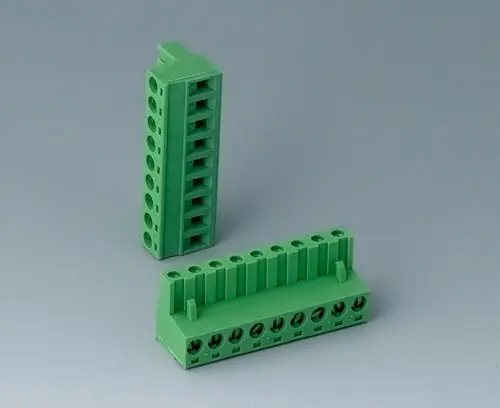

B6602223 Plug header, block 5.08

B6602223

Plug header, block 5.08 Female terminal block, 5.08. 9-pin.

Supply 1 piece

Zavřít

B6602223

Plug header, block 5.08
Produkt byl přidán do Vašeho košíku.
PA 6 (UL 94 V-0)
B6606222 Plug header, block 5.08

B6606222

Plug header, block 5.08 Male terminal block, 5.08. 2-pin.

Supply 1 piece

Zavřít

B6606222

Plug header, block 5.08
Produkt byl přidán do Vašeho košíku.
PA 6 (UL 94 V-0)
B6606223 Plug header, block 5.08

B6606223

Plug header, block 5.08 Female terminal block, 5.08. 2-pin.

Supply 1 piece

Zavřít

B6606223

Plug header, block 5.08
Produkt byl přidán do Vašeho košíku.
PA 6 (UL 94 V-0)
B6802650 Terminal block, block 5.08

B6802650

Terminal block, block 5.08 PCB terminal block, 5.08. 9-pin.

Supply 1 piece

Zavřít

B6802650

Terminal block, block 5.08
Produkt byl přidán do Vašeho košíku.
PA 68 (UL 94 V-0)
light grey

Accessory

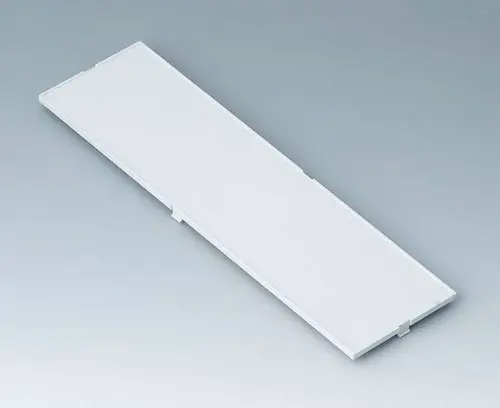

B6806100 Front panel, 9 modules

B6806100

Front panel, 9 modules Snap-in.

Supply 1 front panel

Zavřít

B6806100

Front panel, 9 modules
Produkt byl přidán do Vašeho košíku.
PC (UL 94 V-0)
light grey
155x42mm

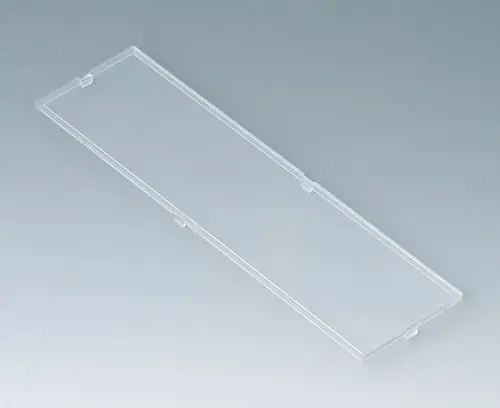

B6806200 Front panel, 9 modules

B6806200

Front panel, 9 modules Snap-in.

Supply 1 front panel

Zavřít

B6806200

Front panel, 9 modules
Produkt byl přidán do Vašeho košíku.
PC (UL 94 V-0)
transparent
155x42mm

Customising options for B6706105

What else do you need to create your own personal product? We can supply our enclosures and tuning knobs fully modified to suit your electronic components and design requirements. Please advise for anything else we can do for you.

  • Technická data
  • Drawings / Info
  • Kupní data
Materiál
PC (UL 94 V-0)
Barva
Bottom and top part light grey,
Locking clip black/translucent
Standards
RoHS compliant
DIN EN 60715 TH35
REACH compliant
Width
160 mm
Height
90 mm
Depth
58 mm
Please take the dimensions from current parts. These are subject to material- and manufacturing-specific tolerances.

Drawings (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN EN 16742)

3D-Models (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN EN 16742)

Miscellaneous information

Weight/1 part
98 g
Customs tariff number
(OKW product)
39269097
Country of manufacture
U.K.
