A9074409 DATEC-MOBIL-BOX M, Vers. IV

A9074409

DATEC-MOBIL-BOX M, Vers. IV

Boitier tenant dans la main, applications multiples, d'une dimension moyenne. Zone spacieuse pour des interfaces et percées. Partie supérieure en creux permettant de recevoir un clavier. Logements piles dans le socle(compartiment piles accessoires). Jeu de joints pour IP 65 comme accessoires.

Version

Partie supérieure avec fenêtre pour afficheurs numeriques avec 4 lignes x 16 caractères

Fourniture

Partie supérieure, partie inférieure, couvercle du compartiment piles, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "piles"

A9160003 Raccords de pile, 1 x 9 V (PP3)

A9160003

Raccords de pile, 1 x 9 V (PP3) Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).

Fourniture 1 contact à fiches

Fermer

A9160003

Raccords de pile, 1 x 9 V (PP3)
Produit ajouté à votre panier
A9161002 Ressorts de contacts, 2 x 9 V ou 4 x AA

A9161002

Ressorts de contacts, 2 x 9 V ou 4 x AA Pour piles 2 x 9 V.
Note : Uniquement avec le boitier DATEC-MOBIL-BOX L avec compartiment pile : 2 x 9 V ou 4 x AA est possible.

Fourniture 4 contacts simples

Fermer

A9161002

Ressorts de contacts, 2 x 9 V ou 4 x AA
Produit ajouté à votre panier
Acier
étamé
A9174002 Logement de pile, 2 x 9 V

A9174002

Logement de pile, 2 x 9 V Utilisation : pour 2 piles plates 9 V (6FF2).

Fourniture 1 logement pile, kit de montage

Fermer

A9174002

Logement de pile, 2 x 9 V
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A9174003 Logement de pile, 1 x 9 V

A9174003

Logement de pile, 1 x 9 V Utilisation : pour 1 pile plate 9 V (6F22).

Fourniture 1 logement pile, kit de montage

Fermer

A9174003

Logement de pile, 1 x 9 V
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A9174006 Ressorts de contacts, 1 x 9 V

A9174006

Ressorts de contacts, 1 x 9 V Pour contacter les piles.

Fourniture 2 contacts simples

Fermer

A9174006

Ressorts de contacts, 1 x 9 V
Produit ajouté à votre panier
Acier
étamé
A9345217 Jeu de compartiment piles, 4 x AA

A9345217

Jeu de compartiment piles, 4 x AA Pour 4 piles rondes 1,5 V (AA). Conforme à DIN EN 60601 (un court-circuit par suite d'une mauvaise mise en place des piles impossible).

Fourniture 1 logement pile, contacts pour piles nickelé, kit de montage

Fermer

A9345217

Jeu de compartiment piles, 4 x AA
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Accessoires "protection"

A9174001 Jeu de joints M

A9174001

Jeu de joints M Utilisation : Pour l'augmentation du degré de protection du DATEC-MOBIL-BOX M.

Fourniture 2 joints, 4 rondelles de joints

Fermer

A9174001

Jeu de joints M
Produit ajouté à votre panier

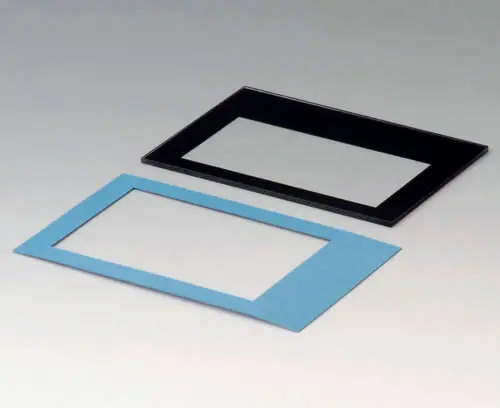

A9174409 Plaque M, bord noir

A9174409

Plaque M, bord noir Plaques transparentes protègent les afficheurs installés et permettent le degré de protection élevé IP 65 dans la zone d´afficheur. L'imprimé est adapté en ce qui concerne la zone d'afficheur visible. Pour boitier version IV.

Fourniture 1 plaque, 1 pellicule auto-adhesive

Fermer

A9174409

Plaque M, bord noir
Produit ajouté à votre panier
Verre acrylique
transparent

Accessoires "muraux/support"

A9226229 Jeu de support mural

A9226229

Jeu de support mural Support mural pour DATEC-MOBIL-BOX M et DATEC-CONTROL S. Deux boucles qui enveloppent le boitier latéralement vont être encliquetées avec des barres. L'ajustement de la largeur correspondante est fait par une solution d'encliquetage à l'arrière du porte-outil. Après il y a le montage au mur.

Fourniture 2 boucles, 2 barres, 1 porte-outil

Fermer

A9226229

Jeu de support mural
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

Accessoires "porter"

A9100002 Anneau

A9100002

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.

Fourniture 1 anneau

Fermer

A9100002

Anneau
Produit ajouté à votre panier
PA 6
volcan

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier
A0308031 Vis autotaraudeuses 3 x 8 mm (PZ1)

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1)
Produit ajouté à votre panier
A0308132 Vis autotaraudeuse 3 x 8 mm (T10)

A0308132

Vis autotaraudeuse 3 x 8 mm (T10) Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0308132

Vis autotaraudeuse 3 x 8 mm (T10)
Produit ajouté à votre panier
Acier inoxydable

Accessoires

A9250909 Étrier basculable

A9250909

Étrier basculable Pour la fixation de DATEC-MOBIL-BOX M/S des trous borgnes ont été prévus. Étrier pour obtenir une inclinaison ergonomique. Trous borgnes : 20 mm entraxe, 2 x diamètre = 4,2 mm). On recommand des pieds en caoutchouc anti-dérapants.

Fourniture 1 étrier basculable, jeu de montage

Fermer

A9250909

Étrier basculable
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

Options de produit pour A9074409

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
IP 65 opt.
Accessoires nécessaires : jeu de joints, plaque (avec pellicule auto-adhésive)
Couleur
noir RAL 9005
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
195 mm
Largeur
101 mm
Hauteur
44 mm
Long. circuit imprimé,
partie inférieure
165 mm
Larg. circuit imprimé,
partie inférieure
90 mm
Long. circuit imprimé,
partie supérieure
184 mm
Long. circuit imprimé,
partie supérieure
90 mm
Longueur de l'afficheur
60 mm
Largeur de l'afficheur
24 mm
Longueur clavier
167,7 mm
Largeur clavier
80,7 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
196 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
