LUX CASE

Contenitori Lux

Contenitori per strumentazione per installazione razionale dei componenti

La struttura particolare dei CONTENITORI LUX offre un'elevata flessibilità nell'installazione dei componenti che sono così facilmente raggiungibili.

  • Struttura tripartita del contenitore con parte inferiore, intermedia e superiore
  • Posizionamento verticale e orizzontale dei circuiti stampati – l'innovazione sviluppata appositamente allo scopo è la guida per schede OKW che si inserisce nella parte intermedia e può essere spostata orizzontalmente
  • I circuiti stampati già con i dispositivi possono essere inseriti da davanti; a questo fine il circuito viene montato con la placca frontale
  • Rapido montaggio con arresto a scatto dei componenti; se necessario possibile collegamento a vite
  • 3 tipi:
    LUX-GEHÄUSE 150 senza/con vano batteria per 4 x AA / 1 x 9 V
    LUX-GEHÄUSE 190 senza/con vano batteria per 4 x AA / 1 x 9 V
    LUX-GEHÄUSE 230 senza/con maniglia e fessure di aerazione
  • Combinazione bicolore; la possibilità di scegliere la parte intermedia, per es. nei colori aziendali, consente la creazione di prodotti perfettamente abbinati all'immagine aziendale
  • Versione senza vano batterie con base per dispositivo antistrappo
  • Piedini orientabili per posizione inclinata vantaggiosa dal punto di vista ergonomico come accessorio
  • Piedini in gomma per stabilità e sicurezza compresi tra gli elementi forniti
  • Diverse versioni di placche frontali in alluminio come accessorio
  • Grado di protezione < IP 40
  • • Punti di fissaggio per schede e componenti di montaggio

Application fields

  • Apparecchi di misura nella tecnica medicale e di laboratorio
  • Dispositivi di regolazione e comando
  • Periferiche di computer
  • Supporti di memoria
  • Versioni
  • Accessori
  • Modifiche specifiche del cliente

Scegliete la versione e la/le misura/e e cliccate su "Seleziona".

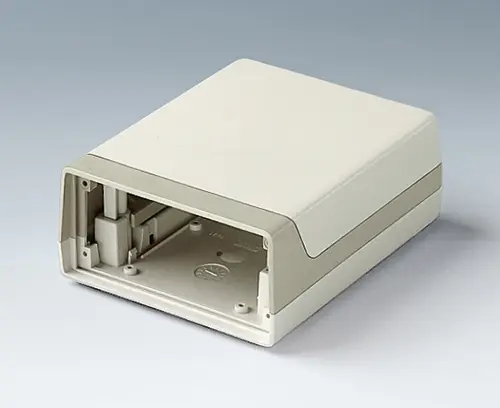

Varianti 150/190

LUX CASE varianti 150/190

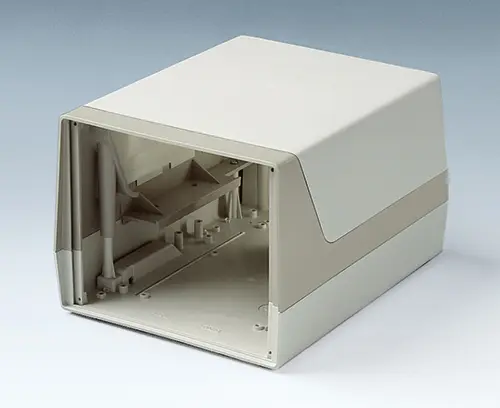

Variante 230

LUX CASE Variante 230

A0306031 Self-tapping screws 3 x 6 mm (PZ1)

A0306031

Self-tapping screws 3 x 6 mm (PZ1) Self-tapping crosshead screw (PZ1), specifically suitable for plastics. For fastenings components, boards and PCBs onto pillars.
For correct assembly please note the tightening torque depends on enclosure type. View list (.xls) >>

Supply 1 self-tapping screw

Chiudi

A0306031

Self-tapping screws 3 x 6 mm (PZ1)
Prodotto aggiunto alla lista
A0350007 Tilt foot

A0350007

Tilt foot The tilt foot is used for canting the unit. It can be locked into the case bottom and is retractable.

Supply 1 tilt foot

Chiudi

A0350007

Tilt foot
Prodotto aggiunto alla lista
ABS (UL 94 HB)
off-white RAL 9002
A0350008 Tilt foot

A0350008

Tilt foot The tilt foot is used for canting the unit. It can be locked into the case bottom and is retractable.

Supply 1 tilt foot

Chiudi

A0350008

Tilt foot
Prodotto aggiunto alla lista
ABS (UL 94 HB)
pebble grey RAL 7032
A9190013 Set of battery clips, 4 x AA

A9190013

Set of battery clips, 4 x AA For contacting the batteries. Comply with DIN EN 60601. The modified geometry rules out the possibility of a short circuit when inserting the batteries incorrectly.

Supply 1 double contacts right, 2 double contact left, 1 single contact positive, 1 single contact negative

Chiudi

A9190013

Set of battery clips, 4 x AA
Prodotto aggiunto alla lista
Steel
nickel-plated
A9199000 Card guide

A9199000

Card guide Variable positioning for PCBs. Usable for all versions of LUX series. The card guide snaps in the middle section and is horizontally movable.

Supply 1 card guide

Chiudi

A9199000

Card guide
Prodotto aggiunto alla lista
ABS (UL 94 HB)
pebble grey RAL 7032
A9199003 Assembly kit

A9199003

Assembly kit Screws for case assembly (for additional locking).

Supply 4 screws

Chiudi

A9199003

Assembly kit
Prodotto aggiunto alla lista
A9199004 Assembly kit

A9199004

Assembly kit Screws for front panel (A9199122).

Supply 4 screws

Chiudi

A9199004

Assembly kit
Prodotto aggiunto alla lista
A9199005 Strain relief

A9199005

Strain relief Frame for securing the cable on existing supports. Suitable for cable ø approx. 5-7 mm.

Supply 1 strain relief device, 2 screws

Chiudi

A9199005

Strain relief
Prodotto aggiunto alla lista
PA 6
volcano
A9199006 Assembly kit

A9199006

Assembly kit Screws for front panel (A9199172).

Supply 4 screws

Chiudi

A9199006

Assembly kit
Prodotto aggiunto alla lista
A9199121 Front panel 150

A9199121

Front panel 150 Front panel for slide-in for LUX CASE 150.

Supply 1 front panel

Chiudi

A9199121

Front panel 150
Prodotto aggiunto alla lista
Aluminium
matt anodised
108x52,8x1,5mm
A9199122 Front panel 150

A9199122

Front panel 150 Front panel for screw fixing for LUX CASE 150.

Supply 1 front panel

Chiudi

A9199122

Front panel 150
Prodotto aggiunto alla lista
Aluminium
matt anodised
106,3x50,4x2mm
A9199151 Front panel 190

A9199151

Front panel 190 Front panel for slide-in for LUX CASE 190.

Supply 1 front panel

Chiudi

A9199151

Front panel 190
Prodotto aggiunto alla lista
Aluminium
matt anodised
134x62,5x1,5mm
A9199171 Front panel 230

A9199171

Front panel 230 Front panel for slide-in for LUX CASE 230.

Supply 1 front panel

Chiudi

A9199171

Front panel 230
Prodotto aggiunto alla lista
Aluminium
matt anodised
131,5x158,2x1,5mm
A9199172 Front panel 230

A9199172

Front panel 230 Front panel for screw fixing for LUX CASE 230.

Supply 1 front panel

Chiudi

A9199172

Front panel 230
Prodotto aggiunto alla lista
Aluminium
matt anodised
128,4x152,3x2mm
A9250250 Battery spacer

A9250250

Battery spacer The self-adhesive spacer provides mignon cells with safe support in all battery compartments which can also be used for 9 V flat batteries.
Application: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-CASES 150 and 190, SHELL-TYPE CASES vers. III and IV, HAND-HELD-BOX N.

Supply 1 spacer

Chiudi

A9250250

Battery spacer
Prodotto aggiunto alla lista
PE foam
50x25x4mm

Opzioni prodotto per Contenitori Lux

Che caratteristiche deve avere il vostro prodotto personalizzato? Su richiesta vi forniamo i contenitori e manopole pronti per il montaggio e con tutte le modifiche e le caratteristiche specifiche.
