LUX-GEHÄUSE

Lux-Gehäuse

Instrumentengehäuse rationell zu bestücken

Die außergewöhnliche Konstruktion der LUX-GEHÄUSE bietet viel Flexibilität bei der Bestückung und besonders gute Zugänglichkeit der Bauteile.

  • 3-teiliger Gehäuseaufbau, bestehend aus Unter-, Mittel- und Oberteil
  • vertikale und horizontale Positionierung der Leiterplatten – die spezielle Entwicklung dafür: der OKW Karten-Igel; er rastet im Mittelteil ein und ist horizontal verschiebbar
  • bestückte Leiterplatten lassen sich von vorne einschieben; dazu wird die Leiterplatte mit der Frontplatte montiert
  • schnelle Rastmontage der Einzelteile; bei Bedarf Verschraubung möglich
  • 3 Typen:

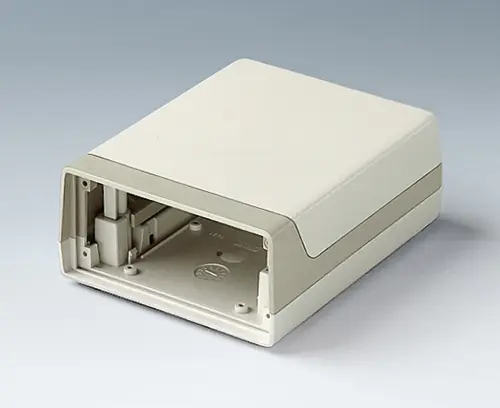

    LUX-GEHÄUSE 150 ohne/mit Batteriefach für 4 x AA / 1 x 9 V
    LUX-GEHÄUSE 190 ohne/mit Batteriefach für 4 x AA / 1 x 9 V

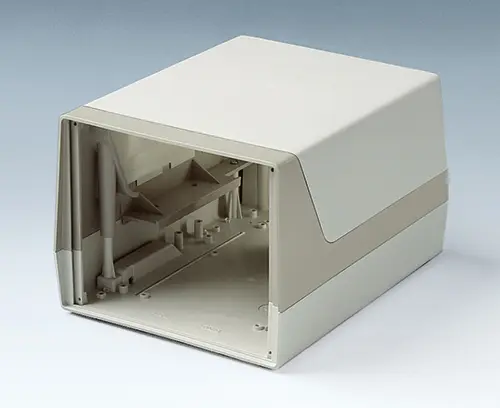

    LUX-GEHÄUSE 230 ohne/mit Griffbügel und Lüftungsschlitzen
  • 2-farbige Kombination; durch die Wahl des Mittelteils, z.B. in Ihrer Hausfarbe, entstehen speziell auf Ihr Firmen-Erscheinungsbild abgestimmte Produkte
  • Ausführungen ohne Batteriefach mit Sockel für Zugentlastung
  • Kippfüße für ergonomisch günstige Schrägstellung als Zubehör
  • Gummifüße für sicheren Stand im Lieferumfang enthalten
  • Aluminium-Frontplatten in verschiedenen Ausführungen als Zubehör
  • Schutzart < IP 40
  • Befestigungsdome für Platinen und Einbauteile

Anwendungsbereiche

  • Messgeräte in der Medizin- und Labortechnik
  • Steuer- und Regelgeräte
  • Computer-Peripheriegeräte und Speichermedien
  • Auswahl alle Artikel
  • Zubehör
  • Kundenspez. Modifikationen
A9912637 LUX-GEHÄUSE 150, Ausf. I

A9912637

LUX-GEHÄUSE 150, Ausf. I Dreiteiliges Kunststoffgehäuse mit sicherem Rastmechanismus. Bei Bedarf zusätzliche Verschraubung (Montage-Set als Zubehör) möglich. Befestigungsdome oder Karten-Igel (Zubehör) für Leiterplatten-Montage.

Ausführung Ohne Batteriefach, mit Sockel für Zugentlastung

Lieferumfang 1 Ober-, Mittel- und Unterteil, Montage-Set

schließen

A9912637

LUX-GEHÄUSE 150, Ausf. I
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
118x150x57mm
A9912687 LUX-GEHÄUSE 150, Ausf. II

A9912687

LUX-GEHÄUSE 150, Ausf. II Dreiteiliges Kunststoffgehäuse mit sicherem Rastmechanismus. Bei Bedarf zusätzliche Verschraubung (Montage-Set als Zubehör) möglich. Befestigungsdome oder Karten-Igel (Zubehör) für Leiterplatten-Montage.

Ausführung Mit Batteriefach für 4 x 1,5 V Mignon-Zellen (AA), von außen zugänglich, Deckel rastend

Lieferumfang 1 Ober-, Mittel- und Unterteil, Batteriefachdeckel, Montage-Set

schließen

A9912687

LUX-GEHÄUSE 150, Ausf. II
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
118x150x57mm
A9915737 LUX-GEHÄUSE 190, Ausf. I

A9915737

LUX-GEHÄUSE 190, Ausf. I Dreiteiliges Kunststoffgehäuse mit sicherem Rastmechanismus. Bei Bedarf zusätzliche Verschraubung (Montage-Set als Zubehör) möglich. Befestigungsdome oder Karten-Igel (Zubehör) für Leiterplatten-Montage.

Ausführung Ohne Batteriefach, mit Sockel für Zugentlastung

Lieferumfang 1 Ober-, Mittel- und Unterteil, Montage-Set

schließen

A9915737

LUX-GEHÄUSE 190, Ausf. I
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
148x190x67mm
A9915787 LUX-GEHÄUSE 190, Ausf. II

A9915787

LUX-GEHÄUSE 190, Ausf. II Dreiteiliges Kunststoffgehäuse mit sicherem Rastmechanismus. Bei Bedarf zusätzliche Verschraubung (Montage-Set als Zubehör) möglich. Befestigungsdome oder Karten-Igel (Zubehör) für Leiterplatten-Montage.

Ausführung Mit Batteriefach für 4 x 1,5 V Mignon-Zellen (AA), von außen zugänglich, Deckel rastend

Lieferumfang 1 Ober-, Mittel- und Unterteil, Batteriefachdeckel, Montage-Set

schließen

A9915787

LUX-GEHÄUSE 190, Ausf. II
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
148x190x67mm
A9917837 LUX-GEHÄUSE 230, Ausf. I

A9917837

LUX-GEHÄUSE 230, Ausf. I Dreiteiliges Kunststoffgehäuse mit sicherem Rastmechanismus. Bei Bedarf zusätzliche Verschraubung (Montage-Set als Zubehör) möglich. Befestigungsdome oder Karten-Igel (Zubehör) für Leiterplatten-Montage.

Ausführung Ohne Lüftungsschlitze, mit Sockel für Zugentlastung

Lieferumfang 1 Ober-, Mittel- und Unterteil, Montage-Set

schließen

A9917837

LUX-GEHÄUSE 230, Ausf. I
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
173x230x136mm
A9917847 LUX-GEHÄUSE 230, Ausf. II

A9917847

LUX-GEHÄUSE 230, Ausf. II Dreiteiliges Kunststoffgehäuse mit sicherem Rastmechanismus. Bei Bedarf zusätzliche Verschraubung (Montage-Set als Zubehör) möglich. Befestigungsdome oder Karten-Igel (Zubehör) für Leiterplatten-Montage.

Ausführung Mit Lüftungsschlitze, mit Sockel für Zugentlastung

Lieferumfang 1 Ober-, Mittel- und Unterteil, Montage-Set

schließen

A9917847

LUX-GEHÄUSE 230, Ausf. II
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
173x230x136mm
A9917857 LUX-GEHÄUSE 230, Ausf. III

A9917857

LUX-GEHÄUSE 230, Ausf. III Dreiteiliges Kunststoffgehäuse mit Griffbügel. Einrastmechanismus in 30 °-Stufen verstellbar. Bei Bedarf zusätzliche Verschraubung (Montage-Set als Zubehör) möglich. Befestigungsdome oder Karten-Igel (Zubehör) für Leiterplatten-Montage.

Ausführung Ohne Lüftungsschlitze, mit Sockel für Zugentlastung

Lieferumfang 1 Ober-, Mittel- und Unterteil, Griffbügel, Montage-Set

schließen

A9917857

LUX-GEHÄUSE 230, Ausf. III
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
grauweiß/kieselgrau RAL 9002/7032
173x230x136mm
A9917877 LUX-GEHÄUSE 230, Ausf. IV

A9917877

LUX-GEHÄUSE 230, Ausf. IV Dreiteiliges Kunststoffgehäuse mit Griffbügel. Einrastmechanismus in 30 °-Stufen verstellbar. Bei Bedarf zusätzliche Verschraubung (Montage-Set als Zubehör) möglich. Befestigungsdome oder Karten-Igel (Zubehör) für Leiterplatten-Montage.

Ausführung Mit Lüftungsschlitze, mit Sockel für Zugentlastung

Lieferumfang 1 Ober-, Mittel- und Unterteil, Griffbügel, Montage-Set

schließen

A9917877

LUX-GEHÄUSE 230, Ausf. IV
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
grauweiß/kieselgrau RAL 9002/7032
173x230x136mm
A0350007 Kippfuß

A0350007

Kippfuß Der Kippfuß dient zum Schrägstellen des Gerätes. Er lässt sich in das Gehäuse-Unterteil einrasten und ist einklappbar.

Lieferumfang 1 Kippfuß

schließen

A0350007

Kippfuß
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A0350008 Kippfuß

A0350008

Kippfuß Der Kippfuß dient zum Schrägstellen des Gerätes. Er lässt sich in das Gehäuse-Unterteil einrasten und ist einklappbar.

Lieferumfang 1 Kippfuß

schließen

A0350008

Kippfuß
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
kieselgrau RAL 7032
A9190013 Kontaktfedern-Set, 4 x AA

A9190013

Kontaktfedern-Set, 4 x AA Zum Kontaktieren der Batterien. Entspricht DIN EN 60601. Die veränderte Geometrie schließt einen Kurzschluss durch falsches Einlegen der Batterien aus!

Lieferumfang 1 Doppelkontakt rechts, 2 Doppelkontakt links, 1 Einfachkontakt plus, 1 Einfachkontakt minus

schließen

A9190013

Kontaktfedern-Set, 4 x AA
Produkt Ihrer Liste hinzugefügt
Stahl
vernickelt
A9199000 Kartenigel

A9199000

Kartenigel Variable Positionierung der Leiterplatten. Einsetzbar für alle Ausführungen der LUX-GEHÄUSE-Reihe. Der Karten-Igel rastet im Mittelteil ein und ist horizontal verschiebbar.

Lieferumfang 1 Karten-Igel

schließen

A9199000

Kartenigel
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
kieselgrau RAL 7032
A9199003 Montage-Set

A9199003

Montage-Set Schrauben für Gehäuseverschraubung (für zusätzliche Sicherung).

Lieferumfang 4 Schrauben

schließen

A9199003

Montage-Set
Produkt Ihrer Liste hinzugefügt
A9199004 Montage-Set

A9199004

Montage-Set Schrauben für Frontplatte (A9199122).

Lieferumfang 4 Schrauben

schließen

A9199004

Montage-Set
Produkt Ihrer Liste hinzugefügt
A9199005 Zugentlastung

A9199005

Zugentlastung Bügel für Kabelsicherung. Passend für Kabeldurchmesser von ca. 5-7 mm. Sockel für Aufnahme vorhanden.

Lieferumfang 1 Zugentlastung, 2 Schrauben

schließen

A9199005

Zugentlastung
Produkt Ihrer Liste hinzugefügt
PA 6
vulkan
A9199006 Montage-Set

A9199006

Montage-Set Schrauben für Frontplatte (A9199172).

Lieferumfang 4 Schrauben

schließen

A9199006

Montage-Set
Produkt Ihrer Liste hinzugefügt
A9199121 Frontplatte 150

A9199121

Frontplatte 150 Frontplatte zum Stecken für LUX-GEHÄUSE 150.

Lieferumfang 1 Frontplatte

schließen

A9199121

Frontplatte 150
Produkt Ihrer Liste hinzugefügt
Aluminium
matt eloxiert
108x52,8x1,5mm
A9199122 Frontplatte 150

A9199122

Frontplatte 150 Frontplatte zum Verschrauben für LUX-GEHÄUSE 150.

Lieferumfang 1 Frontplatte

schließen

A9199122

Frontplatte 150
Produkt Ihrer Liste hinzugefügt
Aluminium
matt eloxiert
106,3x50,4x2mm
A9199151 Frontplatte 190

A9199151

Frontplatte 190 Frontplatte zum Stecken für LUX-GEHÄUSE 190.

Lieferumfang 1 Frontplatte

schließen

A9199151

Frontplatte 190
Produkt Ihrer Liste hinzugefügt
Aluminium
matt eloxiert
134x62,5x1,5mm
A9199171 Frontplatte 230

A9199171

Frontplatte 230 Frontplatte zum Stecken für LUX-GEHÄUSE 230.

Lieferumfang 1 Frontplatte

schließen

A9199171

Frontplatte 230
Produkt Ihrer Liste hinzugefügt
Aluminium
matt eloxiert
131,5x158,2x1,5mm
A9199172 Frontplatte 230

A9199172

Frontplatte 230 Frontplatte zum Verschrauben für LUX-GEHÄUSE 230.

Lieferumfang 1 Frontplatte

schließen

A9199172

Frontplatte 230
Produkt Ihrer Liste hinzugefügt
Aluminium
matt eloxiert
128,4x152,3x2mm
A9250250 Distanzteil

A9250250

Distanzteil Das selbstklebende ausgeführte Distanzteil gibt Mignon-Zellen sicheren Halt in allen Batteriefächern, die auch die 9 V-Flachbatterie (PP3) aufnehmen können.
Verwendung: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-GEHÄUSE 150 und 190, SCHALEN-GEHÄUSE Ausf. III und IV, UNI-MESS-BOX N.

Lieferumfang 1 Distanzteil

schließen

A9250250

Distanzteil
Produkt Ihrer Liste hinzugefügt
PE-Zellschaumstoff
50x25x4mm

Produktoptionen für Lux-Gehäuse

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
